4.2
Порядок монтажа
1
2
3
4
7
6
5

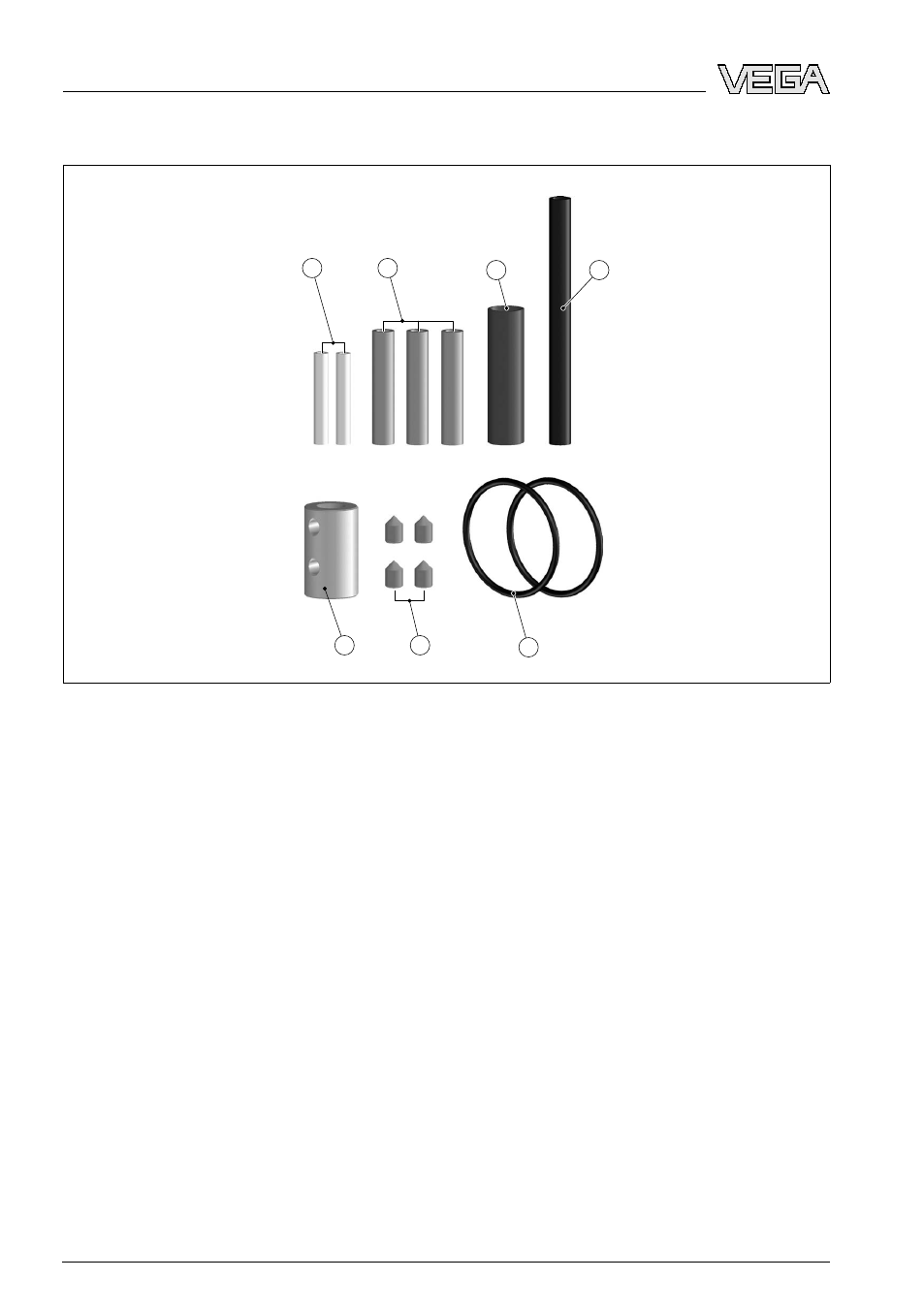

Рис. 1: Комплект для укорачивания троса VEGAVIB 62
1
Соединительные гильзы, желтые, 2 шт., арт. № 2.11444
2
Соединительные гильзы, красные, 3 шт., арт. № 2.18710
3
Трубка с усадочными свойствами, голубая, ø 8 x 30 мм, 1 шт., арт. № 1.243
4
Трубка с усадочными свойствами, черная, ø 3 x 55 мм, 1 шт., арт. № 1.1207
5
O-
кольцо ø 24 x 1,5 мм, 2 шт., арт. № 2.28877
6
Стопорные винты M4 x 6, 4 шт., арт. № 2.28894
7
Зажим троса ø 12 x 20 мм, 1 шт., арт. № 2.28876
Цифры соответствуют обозначениям на рисунках далее.
1
Отключить питание датчика и удалить соединитель-
ный кабель.
2
Демонтировать датчик.
3
Очистить трос (9) датчика.
4
Рулеткой отмерить новую длину датчика (L) в соот-
ветствии с рисунком и отметить ее фломастером.
Данные о длине датчика (L) см. в Руководстве по
эксплуатации датчика.
