4 Монтаж
4.1 Общие указания
Устройство формирования сигнала VEGATOR 631 Ex с
разъемом для монтажа на несущей рейке по EN 50022.
Для защиты VEGATOR 631 Ex от неразрешенного
доступа, можно закрыть переднюю панель пломбируемой
прозрачной крышкой. На рисунке далее показано, как
снимать прозрачную крышку.

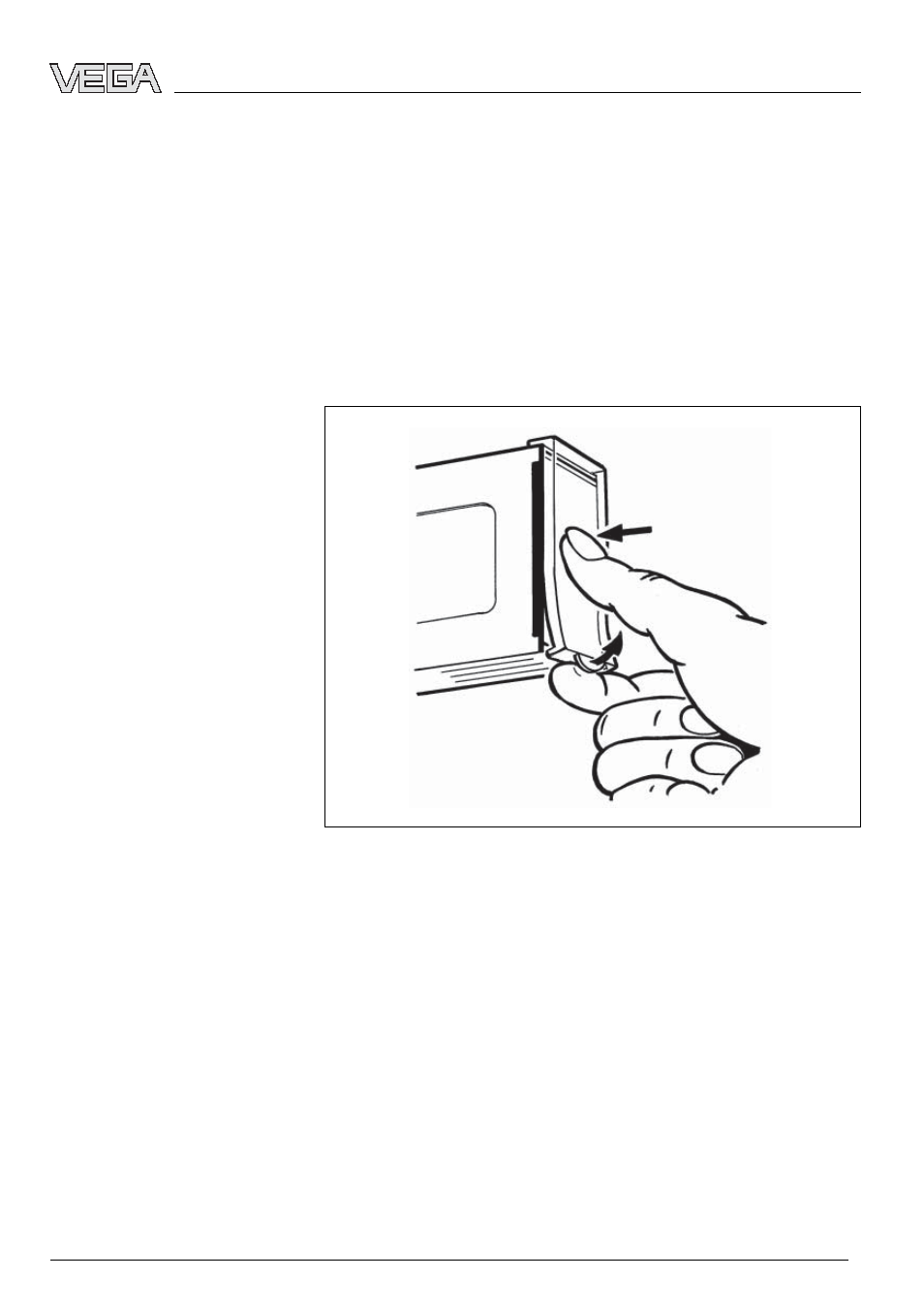

Рис. 2: Снятие прозрачной крышки
Для влагозащиты устройства при монтаже вне
электрошкафа имеется защитный корпус из
изолирующего материала с прозрачной крышкой (IP 65).
В этом корпусе можно смонтировать не более 3 устройств
шириной 36 мм.
4.2 Указания по монтажу
Разъем устройства сконструирован для монтажа на
несущей рейке по EN 50022. К контактам 9 и 10
подключается питание. Для обеспечения питания
смежных устройств их можно соединить через контакты
L1 и N с помощью перемычек (входят в комплект
поставки).
Место монтажа
Прозрачная крышка
Корпус IP 65
Монтаж
