Контроль линии
У устройств в исполнении со взрывозащитой
сопротивление 220 kΩ устанавливается в
соединительном корпусе зонда уже на заводе-
изготовителе. Таким образом обеспечивается контроль
обрыва цепи у измерительных установок с маркировкой
Ex (линия соединения Max и соединения на корпус между
зондом и устройством формирования сигнала).
С помощью переключателя можно установить режим
работы A или B.
Режим работы А
Защита от перелива, защита от переполнения.
1
2 3

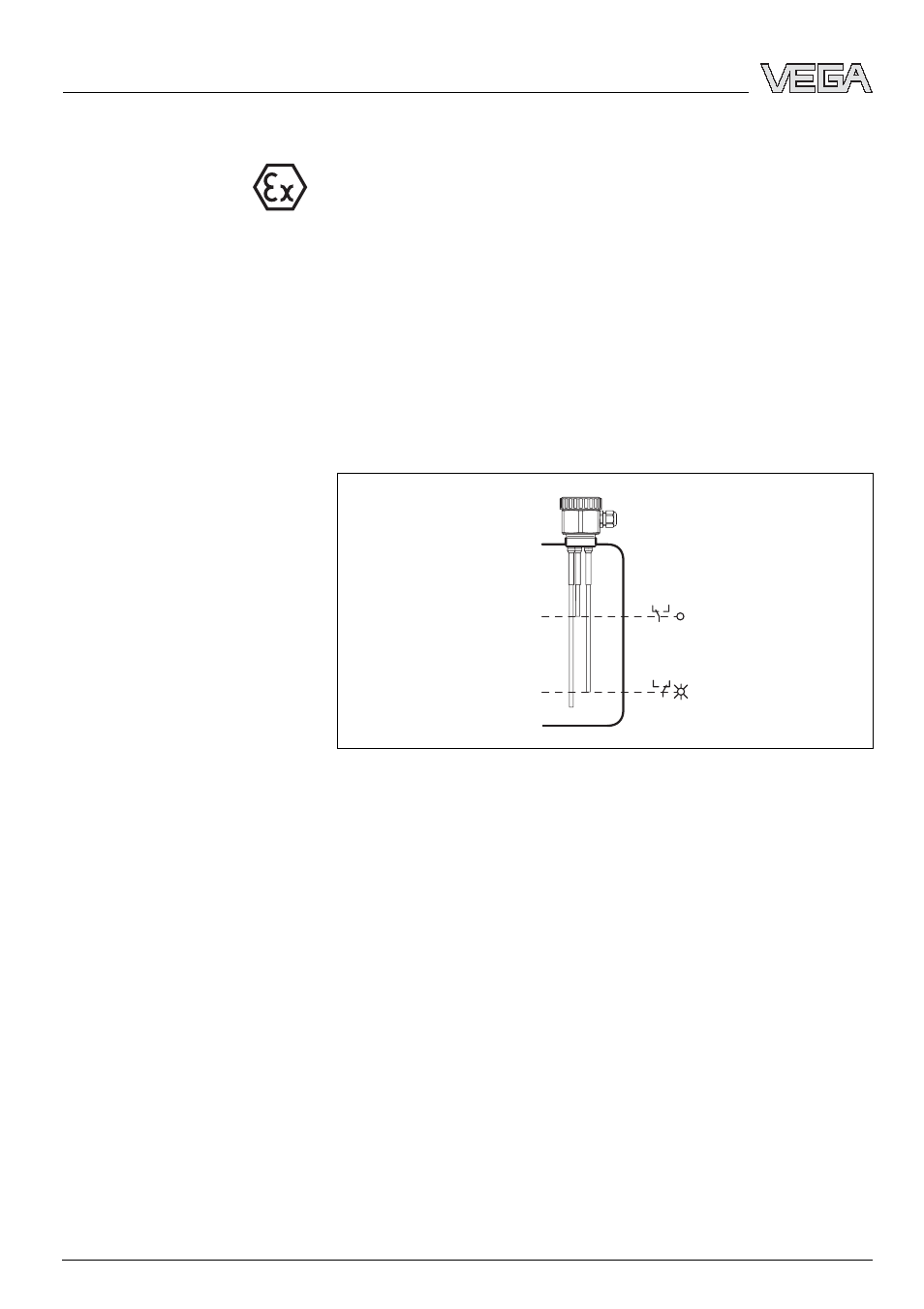

Рис. 14: Режим работы A - защита от переполнения
При покрытом электроде Max:
l
Реле обесточено, замкнуто соединение 12 - 13
l
Транзисторный выход заперт
l
Индикатор состояния выхода не горит
При непокрытом электроде Max (сигнализация
предельного уровня) или электроде Min (управление
насосом):
l
Реле проводит ток, замкнуто соединение 12 - 14
l
Транзисторный выход проводящий
l
Индикатор состояния выхода горит
Режим работы В
Преимущественно защита от сухого хода.
Переключатель режимов
работы
22
