2 Линию датчика подключить к клеммам 1 и 3 (см. схему
подключения ниже)
3 Обесточенный источник питания подключить к
контактам 9 и 10
4 VEGATOR 631 Ex вставить в разъем и затянуть винты
Электрическое подключение выполнено.
В устройство в исполнении Ex перед началом
эксплуатации необходимо вставить разделительную
камеру Ex (над контактами для подключения датчика).
Также нужно вставить штырьки кодирования типа и
исполнения Ex.

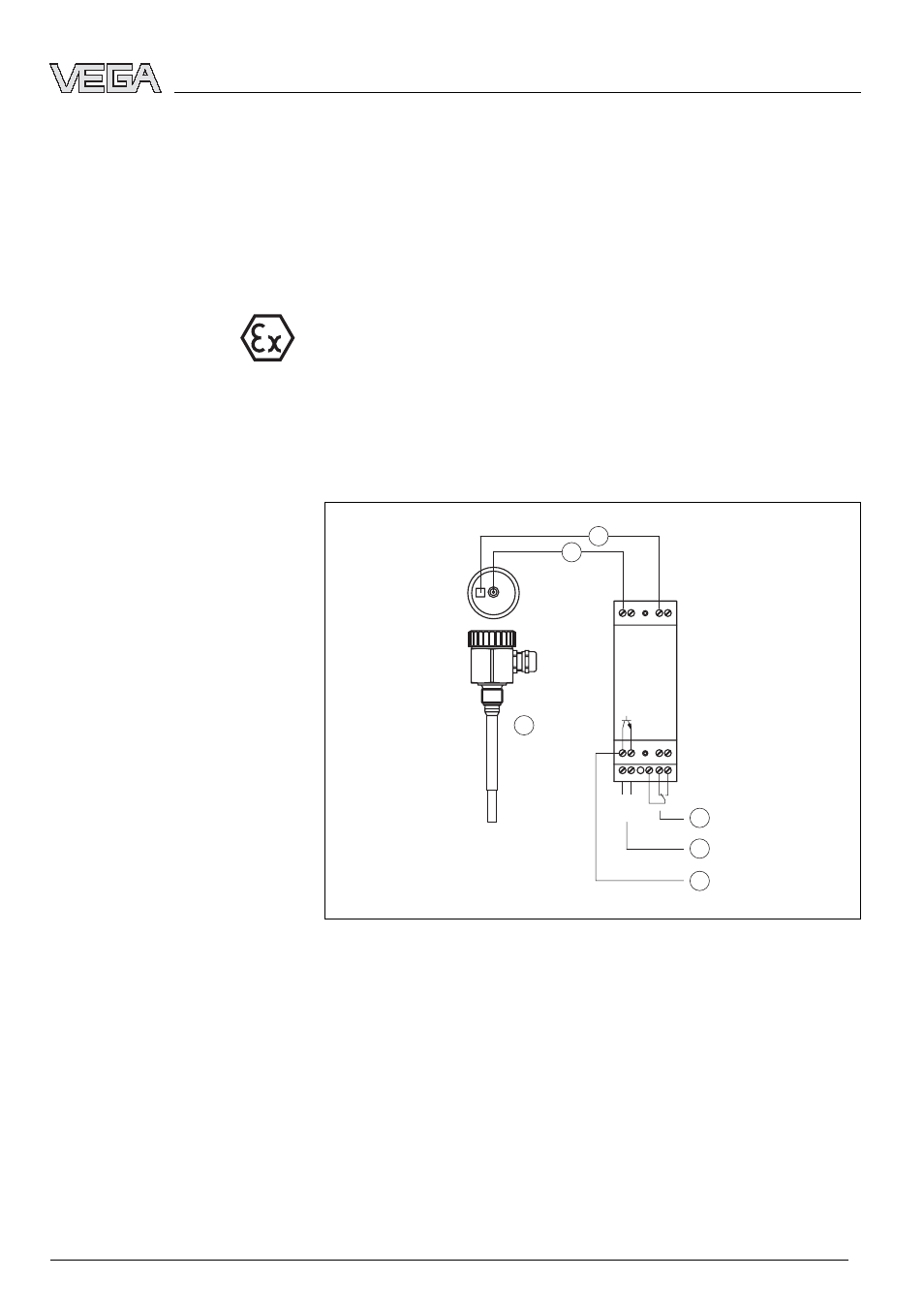

5.3 Схема подключения
1 2
5
4
1
3
2
4
5 6
9
13
10
14
12
7 8
L
(+)
N
(–)
1
2
3
6
Рис. 5: Сигнализация предельного уровня
1
Релейный выход
2
Питание
3
Транзисторный выход
4
Масса
5
max.
6
Измерительный зонд, например EL1
Сигнализация предельного
уровня
VEGATOR 631 Ex - Устройство формирования сигнала
13
Подключение к источнику питания
23440
-RU
-070320
