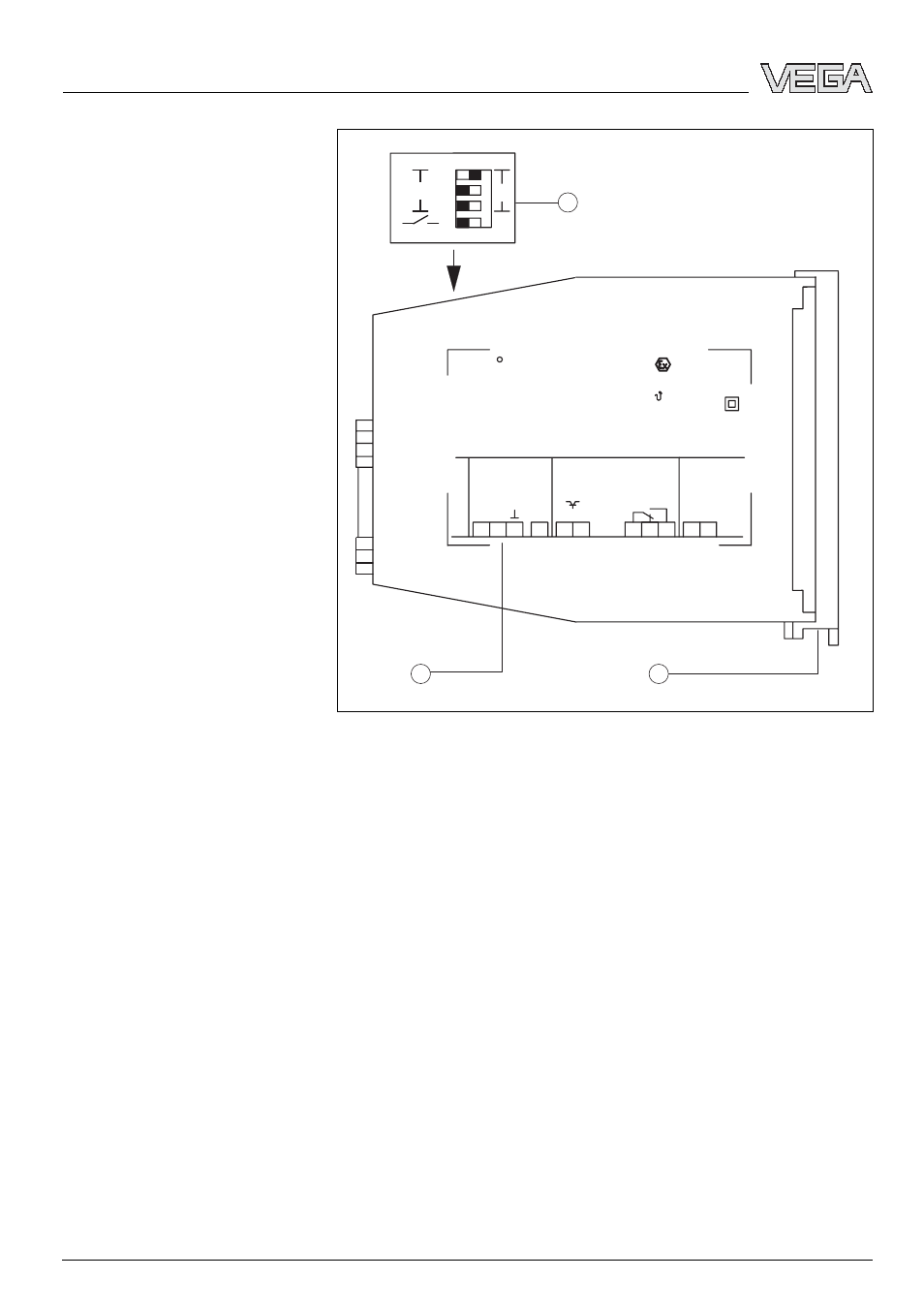

Рис. 10: Обеспечение индикации и настройки
1 Блок DIL-переключателей
2 Типовой шильдик
3 Прозрачная крышка
6.2 Элементы настройки
Светодиодные индикаторы на передней панели
показывают готовность к работе, состояние
переключения и состояние неисправности.
l
Зеленый
- Контрольный индикатор режима работы
-
Питание включено, устройство в состоянии работы
l
Красный
- Индикатор неисправности
- Неисправность в токовой цепи датчика из-за
отказа датчика или дефекта линии
Индикаторы состояния
18 VEGATOR 631 Ex - Устройство формирования сигнала
Пуск в эксплуатацию
23440
