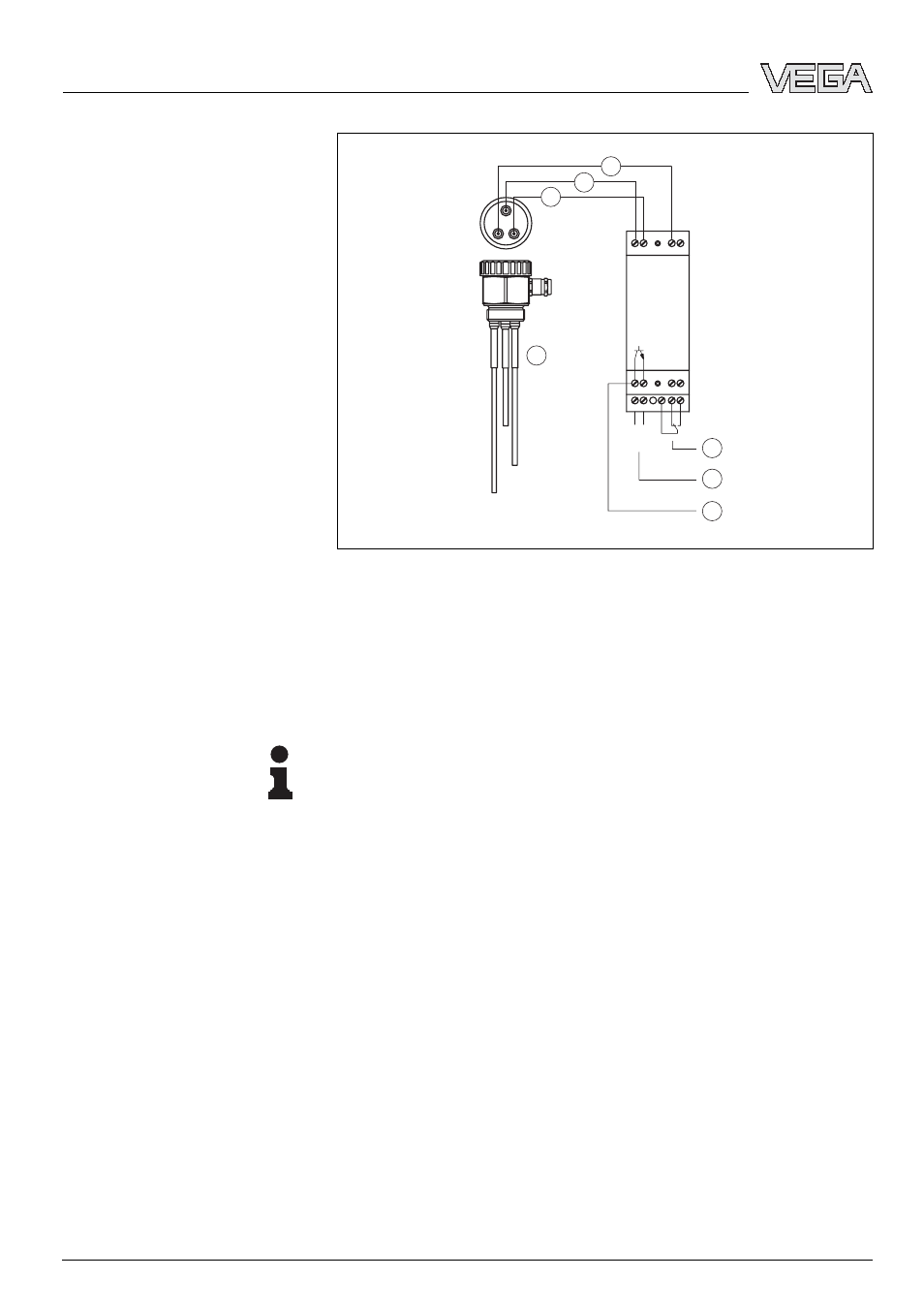

Рис. 6: Управление насосом
1
Релейный выход
2
Питание
3
Транзисторный выход
4
Масса
5
Max.
6
Min.
7
Измерительный зонд, например EL3
Примечание:
Многостержневым электродам, которые подключаются к
нескольким устройствам формирования сигнала или к
одному многоканальному устройству, требуется
заземляющий стержень. Такой стержень препятствует
обратному влиянию устройств формирования сигнала на
электроды.
Управление насосом (кон-
троль Min./Max.)
14
VEGATOR 631 Ex - Устройство формирования сигнала
Подключение к источнику питания
