2

3

1

2

3

1

1

2

3

4

1

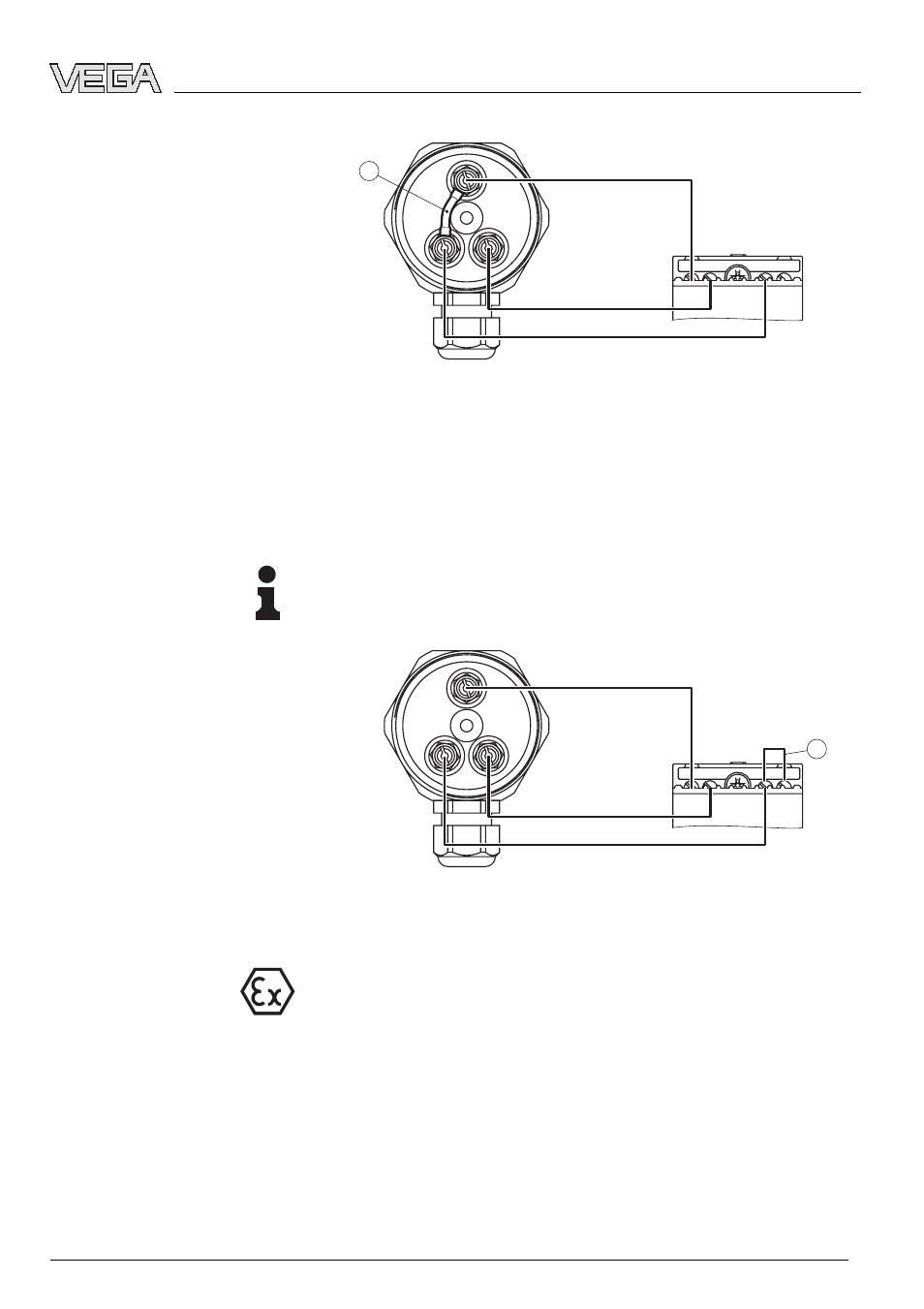

Рис. 12: Измерительная система с контролем соединительной линии

1

Сопротивление (220 kΩ)

Если сигнал неисправности не нужен, то вместо

сопротивления в соединительном корпусе

измерительного зонда нужно установить перемычку на

устройстве формирования сигнала.

Примечание:

С этими перемычками контроль линии и сигнал

неисправности будут неактивными.

2

3

1

2

3

1

1

2

3

4

1

Рис. 13: Измерительная система без контроля соединительной линии

1

Перемычка между клеммами 3 и 4

Если измерительная система используется как часть

защиты от переполнения, перемычки на устройстве

формирования сигнала замыкать не разрешается. У

измерительных зондов в исполнении Ex сопротивление

уже установлено в корпусе зонда.

Электрическое подключение VEGATOR 631 Ex описано в

руководстве по эксплуатации соответствующего

устройства формирования сигнала.

VEGATOR 631 Ex - Устройство формирования сигнала

21

Пуск в эксплуатацию

23440

-RU

-070320
