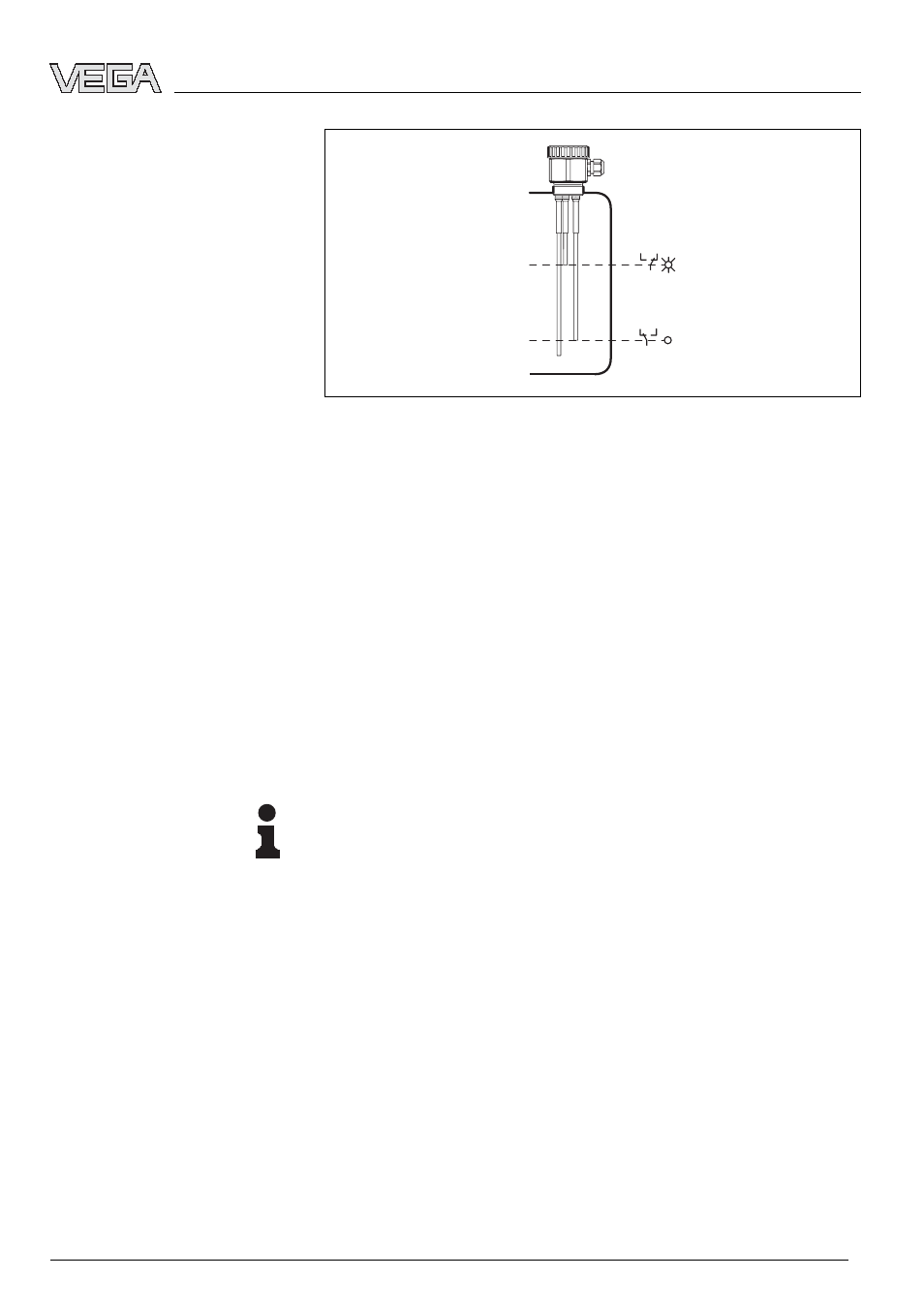

Рис. 15: Режим работы B - Защита от сухого хода

При покрытом электроде Max:

l

Реле проводит ток, замкнуто соединение 12 - 14

l

Транзисторный выход проводящий

l

Индикатор состояния выхода горит

При непокрытом электроде Max (сигнализация

предельного уровня) или электроде Min (управление

насосом):

l

Реле обесточено, замкнуто соединение 12 - 13

l

Транзисторный выход заперт

l

Индикатор состояния выхода не горит

6.3 Установка точки переключения

Примечание:

При установке всех точек переключения необходимо

учитывать, что между достижением точки переключения

и срабатыванием функции переключения действует

время интеграции 0,5 сек. Поэтому при выполнении

установки потенциометр нужно поворачивать достаточно

медленно.
Дополнительное время интеграции можно устанавливать

только после настройки точек переключения.

При наличии встроенного сопротивления 220 кОм, при

любом применении обеспечивается контроль

соединительной линии заземляющего электрода и

электрода Max.

l

Переключатель режимов работы установить на режим

A.

Контроль линии

Сигнализация предельного

уровня (сигнал Max.)

VEGATOR 631 Ex - Устройство формирования сигнала

23
