VEGAPULS 63 , гигиеническое присоединение 3
1
5
5
2
3 4
5
5
16,5 mm
(0.65")
ø 92 mm
(3.62")
ø 124 mm
(4.88")
99 mm (3.90")
15,4 mm
(0.6")
100 mm
(3.94")
163 mm
(6.42")
31,5 mm
(1.24")
163 mm
(6.42")
32,5 mm
(1.28")
ø 94 mm
(3.70")
ø 133 mm
(5.24")

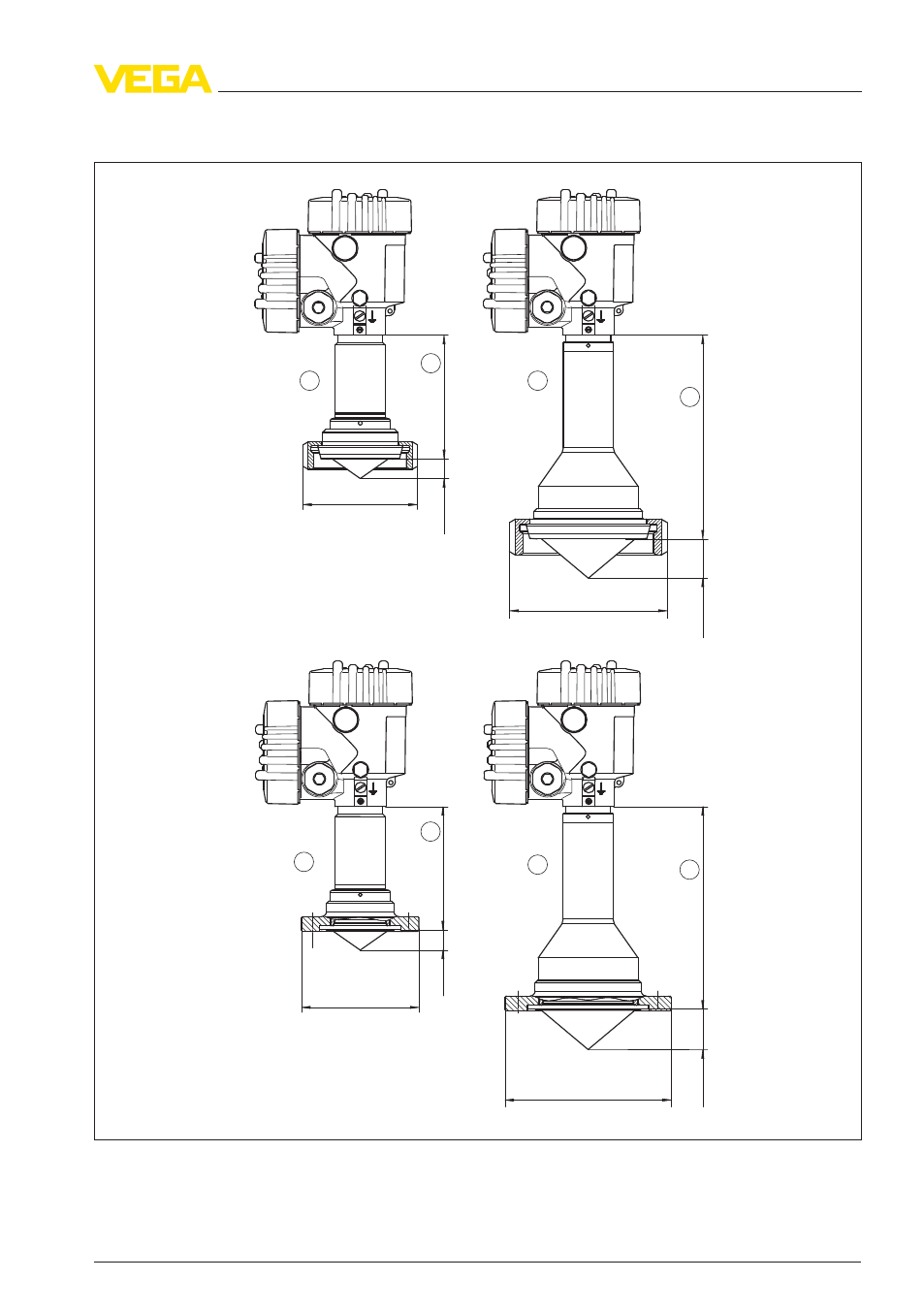

Рис. 32: VEGAPULS 63, гигиеническое присоединение 3
1 Накидная гайка DIN 11851, DN 50, 2" и 3"
2 Накидная гайка DIN 11851, DN 80, 4"
