Система настройки
2
3
1
1.1

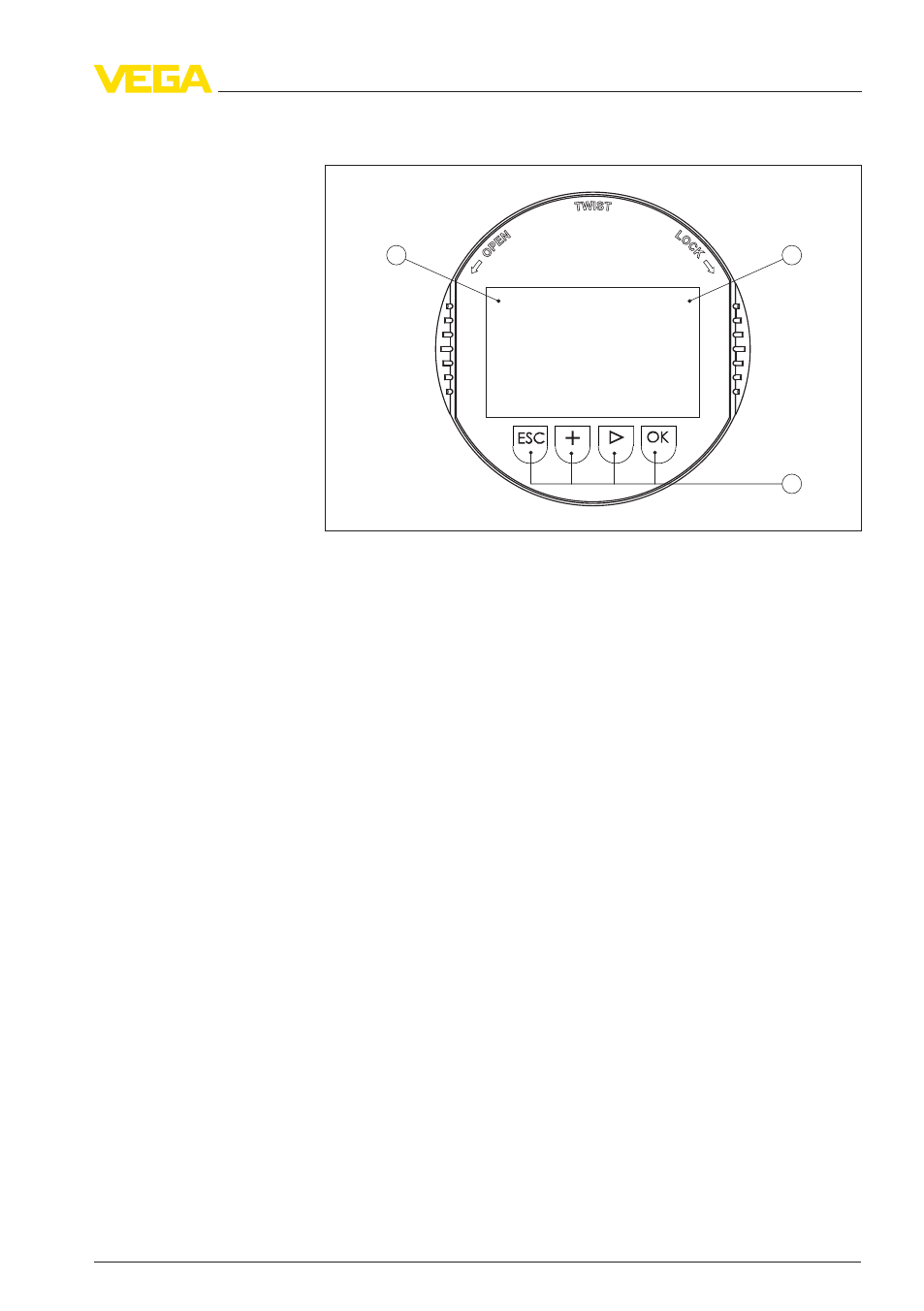

Рис. 21: Элементы индикации и настройки
1
ЖК-индикатор
2
Индикация номера пункта меню
3
Клавиши настройки
l
Клавиша [OK]:
-
переход к просмотру меню
-
подтверждение выбора меню
-
редактирование параметра
-
сохранение значения
l
Клавиша [->]:
-
смена меню
-
перемещение по списку
-
выбор позиции для редактирования
l
Клавиша [+]:
-
изменение значения параметра
l
Клавиша [ESC]:
-
отмена ввода
-
возврат к предыдущему меню
Прибор настраивается с помощью четырех клавиш и меню на
дисплее модуля индикации и настройки. Функции клавиш
показаны на рисунке выше. Через 10 минут после последнего
нажатия любой клавиши автоматически происходит возврат к
индикации измеренных значений. Введенные значения, не под-
твержденные нажатием [OK], будут потеряны.
Функции клавиш
Система настройки
VEGAPULS
63 • 4 … 20
mA/HART-четырехпроводный
31
