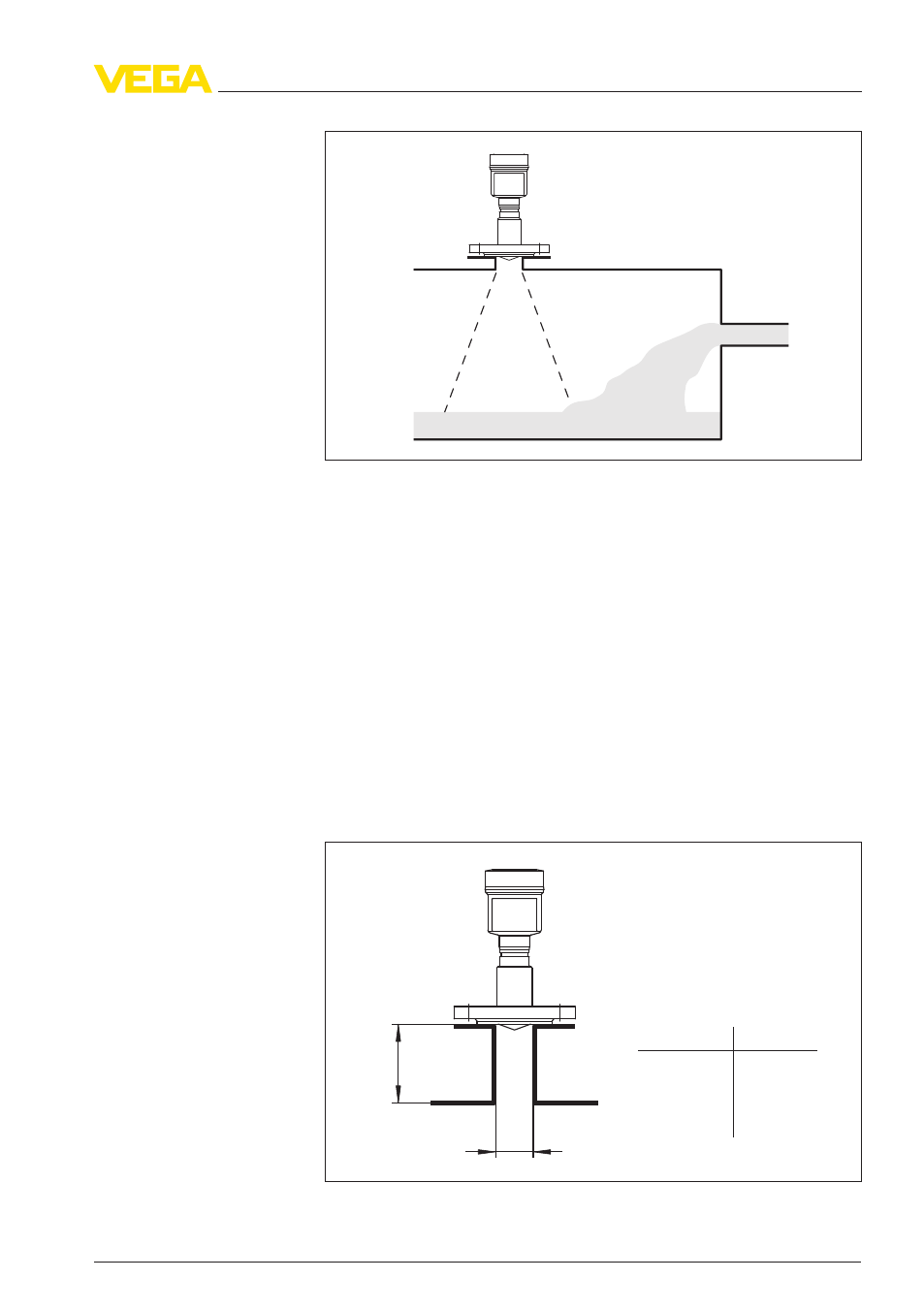

Рис. 7: Втекающая жидкость
Монтаж заподлицо
Оптимальная установка и удобство очистки фланца обеспечи-
вается при монтаже заподлицо на блок-фланце (фланце без
патрубка) или посредством гигиенических типов присоединения,
например N
eumo Biocontrol.
Монтаж на патрубке
На продуктах с хорошими отражательными свойствами
VEGAPULS
63 можно монтировать также на патрубках (ориен-
тировочные размеры патрубков см. на рисунке ниже). В этом
случае конец патрубка должен быть гладким, без заусенцев и, по
возможности, закругленным. При этом необходимо создать
память помех.
d
h
max.
d
50 mm/2"
80 mm/3"
100 mm/4"
150 mm/6" 100 mm
150 mm
250 mm
400 mm
h
max.
Рис. 8: Ориентировочные размеры патрубков
Патрубок
