4 фаза включения – Инструкция по эксплуатации VEGA VEGAPULS 63 (≥ 2.0.0 - ≤ 3.8) 4 … 20 mA_HART - four-wire
Страница 28
Информация:
Модуль настройки и индикации можно устанавливать только в
отсеке электроники.
4 ... 20 mA
PE
/ L
/ N
L1 N
GND
1
2
1
2
3
4
4...20mA
IS

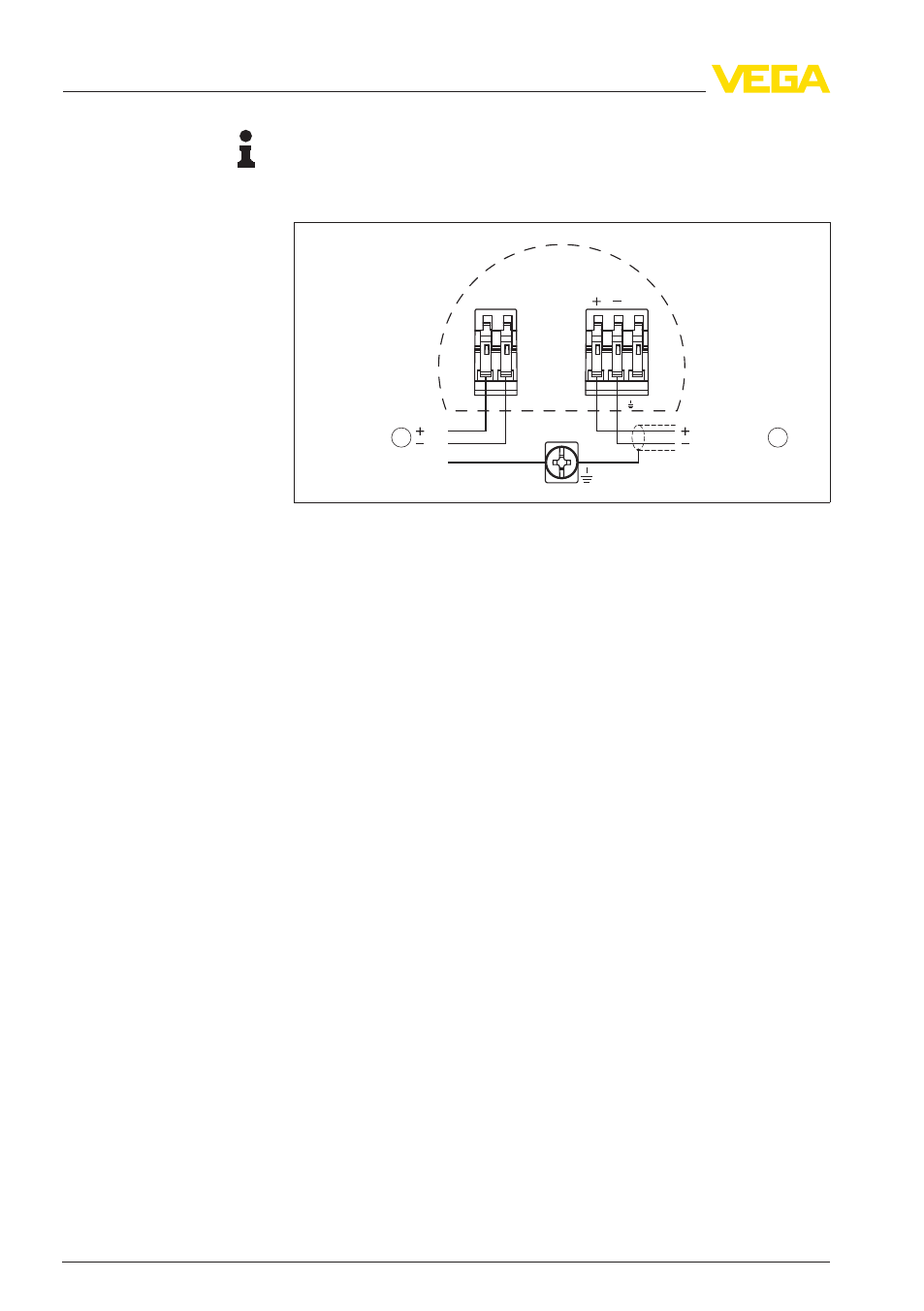

Рис. 19: Схема подключения (двухкамерный корпус)
1
Питание
2
Выход сигнала
5
.4
Фаза включения
После подключения VEGAPULS 63 к источнику питания или
после восстановления напряжения в течение прибл. 30 сек.
выполняется самопроверка прибора:
l
Внутренняя проверка электроники
l
Индикация типа устройства, версии ПО и тега (обозначения)
датчика
l
Кратковременный (10 сек.) скачок выходного сигнала до
установленного значения отказа
Затем выдается соответствующий токовый сигнал (значение
соответствует действительному уровню и уже выполненным
установкам, например заводской установке).
Схема подключения
Фаза включения
28
VEGAPULS
63 • 4 … 20
mA/HART-четырехпроводный
