VEGAPULS 63 , гигиеническое присоединение 1
ø 90 mm
(3.54")
ø 78 mm
(3.07")
101 mm
(3.98")
38 mm (1.50")
15 mm (0.59")
101 mm
(3.98")
38 mm (1.50")
15 mm (0.59")
89 mm (3.50")
16 mm (0.63")
ø 50 mm
(1.97")
15 mm (0.59")
83 mm (3.27")
ø 90 mm
(3.54")
ø 66 mm
(2.60")
5
5
5
5 5
5 1 2
3 5 4

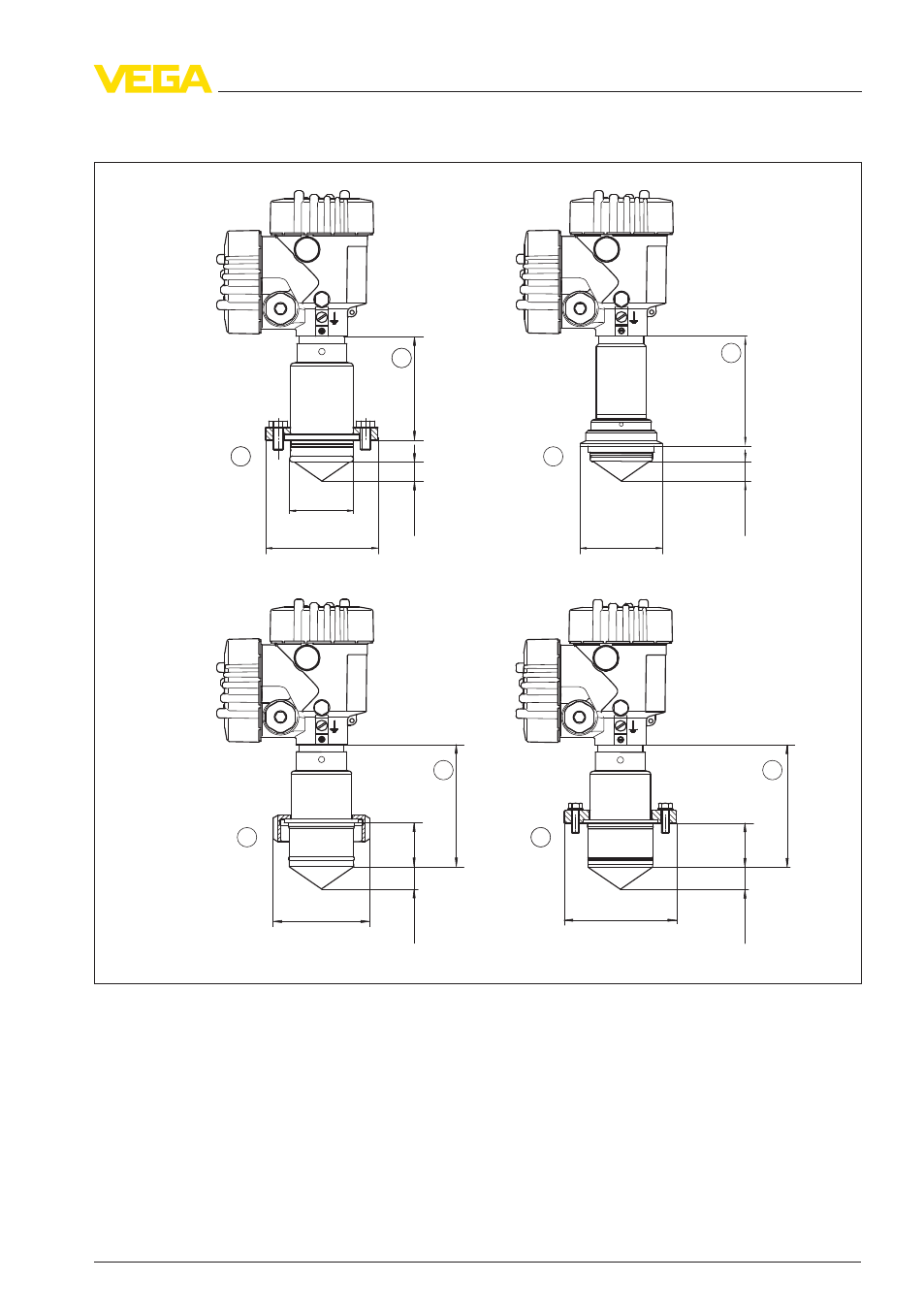

Рис. 30: VEGAPULS 63, гигиеническое присоединение 1
1 NeumoBiocontrol
2 Tuchenhagen Varivent DN 25
3 Гигиеническое присоединение LA
4 Гигиеническое присоединение LB
