Инструкция по эксплуатации VEGA VEGAPULS 63 (≥ 2.0.0 - ≤ 3.8) 4 … 20 mA_HART - four-wire
Страница 43
1
2
3
4
OPEN
TWIST
USB
LOCK

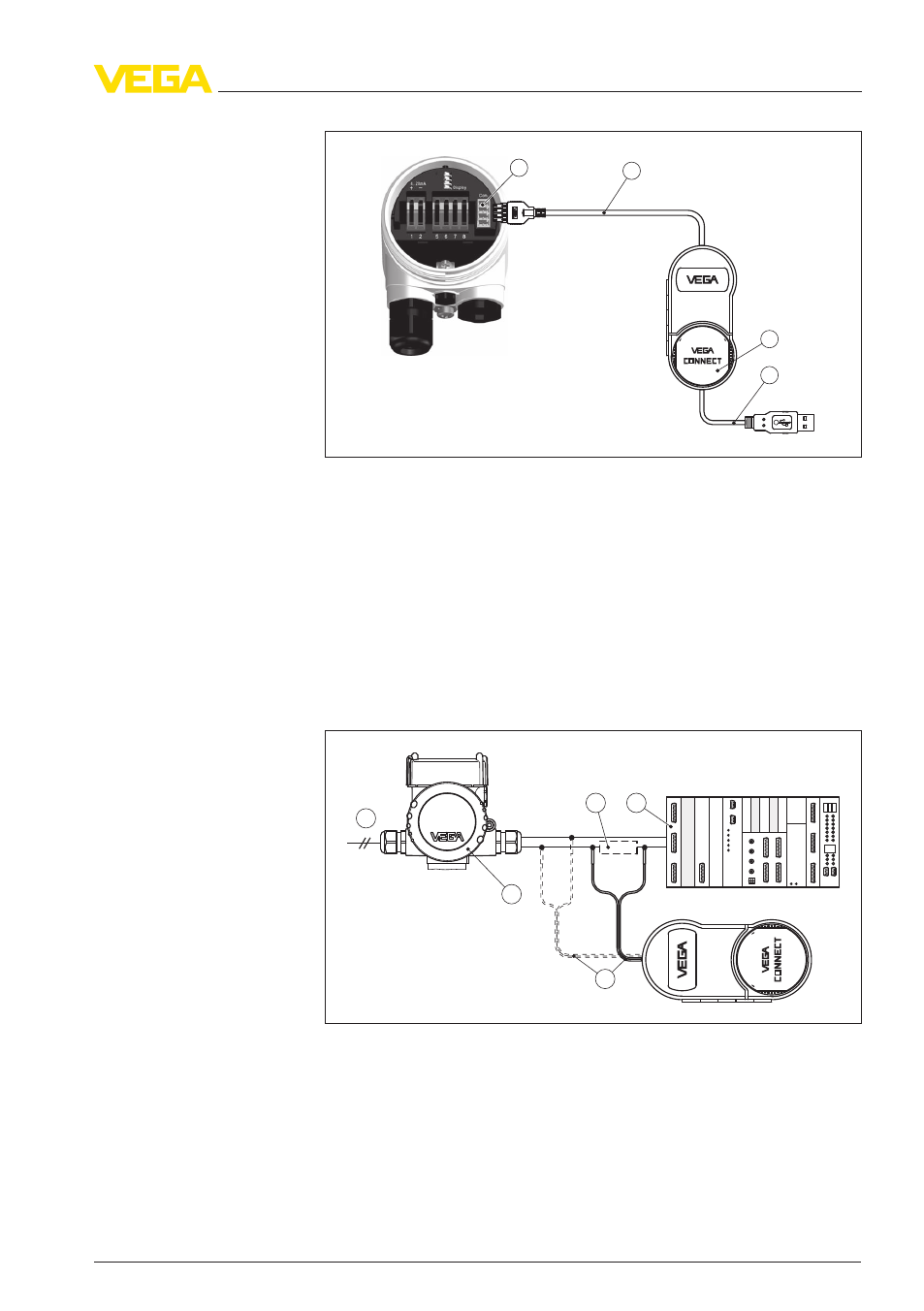

Рис. 23: Подключение через подключенный внешне VEGACONNECT
1
Интерфейс шины I²C (Com.) на датчике
2
Соединительный кабель I²C интерфейсного адаптера VEGACONNECT
3
VEGACONNECT
4
Кабель USB к ПК
Требуемые компоненты:
l
VEGAPULS
63
l
ПК с PACT
ware и подходящим VEGA-DTM
l
VEGACONNECT
l
Источник питания или устройство формирования сигнала
1
5
2
4
3
OPEN
TWIST
USB
LOCK
Рис. 24: Подключение ПК к сигнальному кабелю через HART
1
VEGAPULS 63
2
Сопротивление HART 250 Ω (дополнительно, в зависимости от
устройства формирования сигнала)
3
Соединительный кабель с 2-миллиметровыми штекерами и зажимами
4
Система формирования сигнала/ПЛК/Питание
Требуемые компоненты:
l
VEGAPULS
63
VEGACONNECT
под-
ключен внешне
Подключение через
HART
VEGAPULS
63 • 4 … 20
mA/HART-четырехпроводный
43
7 Начальная установка с помощью PACT
ware и другого программного
обеспечения для настройки
28441
-
RU
-120604
