Гигиеническое присоединение 2 – Инструкция по эксплуатации VEGA VEGAPULS 63 (≥ 2.0.0 - ≤ 3.8) 4 … 20 mA_HART - four-wire
Страница 62
Advertising
VEGAPULS 63
,
гигиеническое присоединение 2
ISO2852
DN 50 / 2"
w
Clamp-Stutzen
clamp-socket
DIN32676/
DN 50 / 2,5"
DN 65 / 3"
DN 80 / 3,5"
DN 100 / 4"
ш 64
ш 77,5
ш 91
ш 106
ш 119
2
3
3
15,4 mm
(0.6")
w
98 mm
(3.86")
161 mm
(6.34")
31,5 mm
(1.24")
w
1

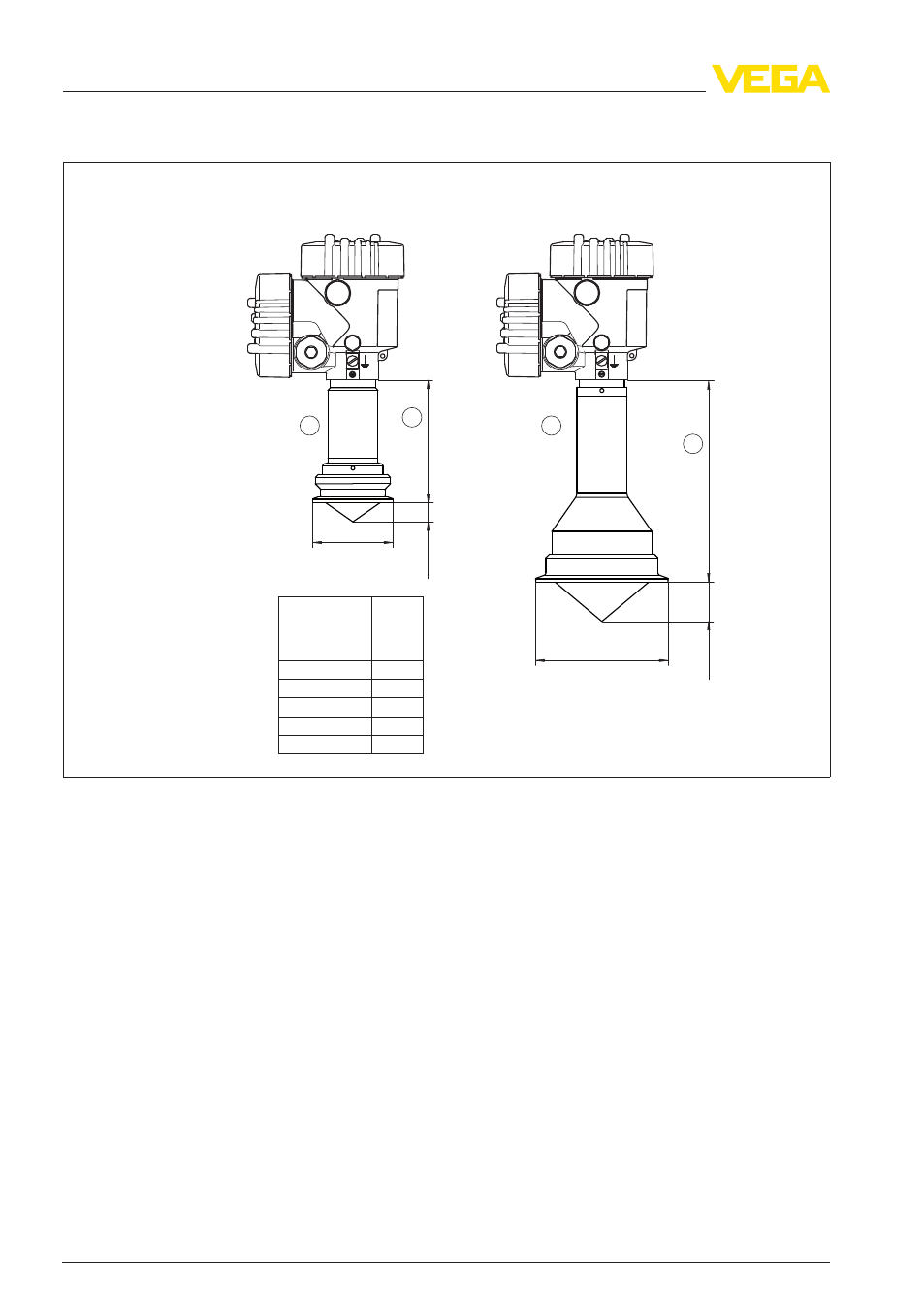

Рис. 31: VEGAPULS 63, гигиеническое присоединение 2
1
Зажим 2" (ø 64 мм), 2½" (ø 77,5 мм), 3" (ø 91 мм) по DIN 32676, ISO 2852/316L
2
3½" (ø 91 мм), 4½" (ø 119 мм) по DIN 32676, ISO 2852/316L
62
VEGAPULS
63 • 4 … 20
mA/HART-четырехпроводный
10 Приложение
28441
-RU
