VEGASWING 81A и 83A 2 9
Отказ
Загорается
красный LED
на устрой-
стве форми-
рования сиг-
нала.
Принятие мер, устранение неполадок
Проверка во время работы с помощью устройства формирования
сигнала VEGATOR следующих причин неполадок входов датчика:
- короткое замыкание на входе
- датчик не корректно подключен
- обрыв провода датчика
- питающее напряжение слишком низкое
Проверьте, подключен ли датчик корректно.
- неполадки на датчике, которые влияют на изменение тока ниже
2 мА или свыше 23 мА, приводят в устройстве формирования сиг-
нала к сообщению о неполадке (только в соединении с электрони-
кой SWING E82 Z).

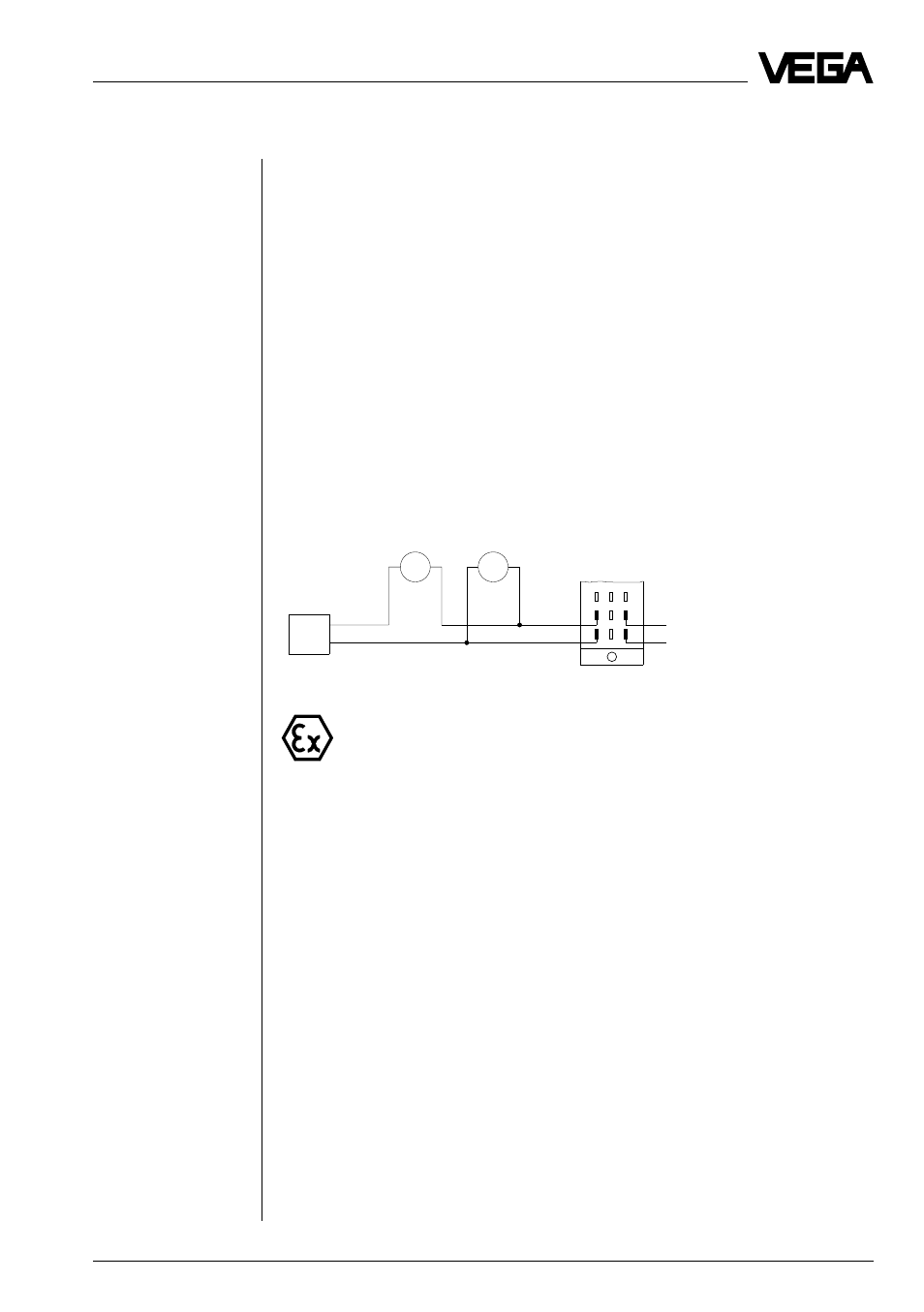

Измерьте ток на соединительном проводе датчика.
Напряжение на клеммах датчика составляет в нормальном состо-
янии минимум 12 В.
28
30
32
+
–
+
–
+
–
mA V
4 … 20 mA 12 … 20 V
Датчик
напр. VEGATOR
серия 500
Диагностика
Обратите внимание при Ех-устройствах, чтобы на Ех-защи-
ту не повлияли измерительные приборы.
а. Значение тока < 2 мА
- Проконтролируйте питающее напряжение на соединительном
проводе датчика. Напряжение должно составлять примерно
17…20 В. Если Вы измерили значение ниже 17 В, то это указывает
на дефект в устройстве формирования сигнала. В этом случае
пошлите прибор на завод для ремонта.
- Если красный индикатор продолжает гореть, отключите соединя-
ющий провод от устройства формирования сигнала и подключите
к входам устройства формирования сигнала сопротивление 1 кОм.
Если красный индикатор продолжает гореть, устройство формиро-
вания сигнала неисправно. В этом случае пошлите прибор на завод
для ремонта.
- Если индикатор неполадок погас, то опять подключите устройство
формирования сигнала. Отсоедините датчик от соединяющего
провода и подключите на его место сопротивление 1 кОм.
- Если индикатор неполадок продолжает гореть, вероятен обрыв
соединяющего провода. Проверьте соединяющий провод датчика.
- Если индикатор неполадок погас, дефект в датчике. Проверьте
подключенный датчик.
5.3 Устранение неполадок
