VEGASWING 81A и 83A
1 7
При налипающих и вязких заполняемых
материалах вибрирующая вилка должна
по возможности свободно располагаться в
резервуаре, чтобы предотвратить отложе-
ния. Штуцеры для фланцев и винтов не
должны поэтому превышать определен-
ной длины. При варианте с фланцем мак-
симальная длина штуцера должна быть 40
мм, при винтовом креплении – максимум
30 мм, см. также приварной штуцер.
Давление
При повышенном или пониженном давле-
нии в резервуаре следует уплотнить резь-
бу ввинчивающего штуцера. Оберните
резьбу тефлоновой лентой, паклей или
чем-то подобным или используйте уплот-
нение.
Вибрация
Экстремальные вибрации со стороны
установки и сотрясения, например, при
перемешивании и турбулентных потоках в
резервуаре могут побудить удлиняющую
трубку VEGASWING 83 А к резонансным
колебаниям. Это приводит к повышенной
нагрузке на верхний сварной шов.

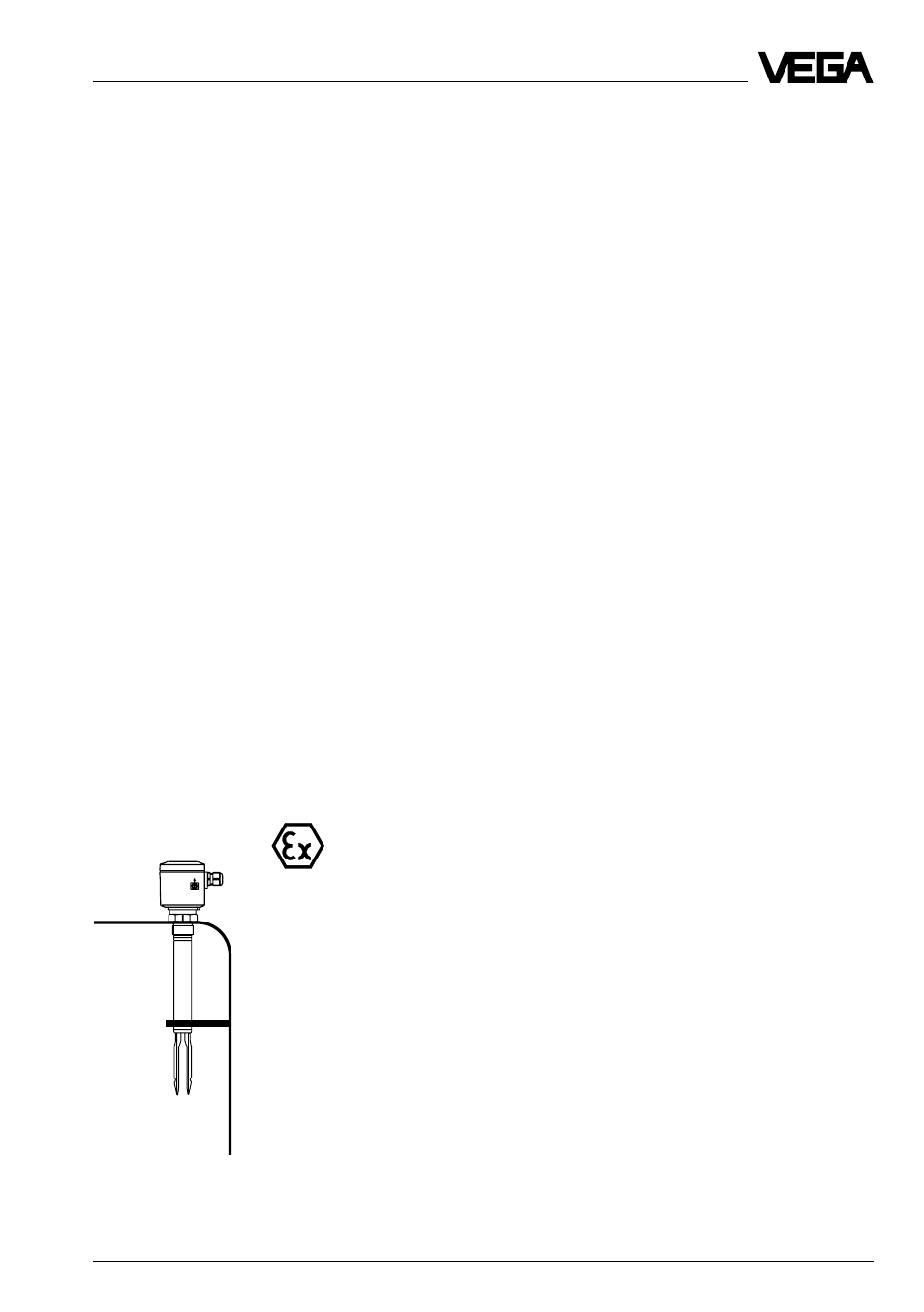

Поэтому разместите непосредственно над
вибрирующей вилкой подходящую опору
или крепление для фиксации удлиняющей
трубки (см. рис. 2.3)
Это касается,
прежде всего,
использования
в Ех-области
категории 1G или WHG.
Обратите внимание на
то, чтобы труба в ре-
зультате этих мер не
была изогнута.
Перемешивание
Мешалки могут привести к тому, что вык-
лючатель уровня будет подвержен силь-
ным боковым силам. По этой причине
выберите удлиняющую трубку VEGA-
SWING 83 А не слишком длинную и про-
верьте в этом случае, нельзя ли монтиро-
вать вместо него выключатель уровня
VEGASWING 81 А сбоку в горизонтальном
положении.
Кабельное соединение
Используйте кабель с круглым сечением
провода и сильно затягивайте место фик-
сации кабеля. Фиксация кабеля предус-
мотрена для диаметра кабеля от 4 мм до
12 мм.
К прибору прилагаются две уплотняющие
прокладки:
- для диаметра кабеля 4…9 мм
- для диаметра кабеля 5…12 мм
Тщательное уплотнение соединения кабе-
ля особенно важно при монтаже на откры-
том воздухе, в помещениях, в которых
следует рассчитывать на влажность (на-
пример, из-за процесса очистки) или в
охлаждаемых или нагреваемых резервуа-
рах (см. рис. 2.4).
Влажность
После установки поверните корпус прибо-
ра кабельным вводом вниз, чтобы предот-
вратить проникновение влажности. Кор-
пус прибора вращается для этого
примерно на 330
о
. При вертикально уста-
новленных измерительных зондах подве-
дите подключающий провод к корпусу
прибора снизу, для того чтобы дождь или
конденсат могли стекать. Это касается,
прежде всего, монтажа на открытом воз-
духе, в помещениях, в которых следует
рассчитывать на влажность (например,
из-за процесса очистки) или в охлаждае-
мых или нагреваемых резервуарах (см.
рис. 2.4). При установке крышки корпуса
обратите внимание на то, чтобы прозрач-
ный световод (смотровое стекло) нахо-
дился над LED. Если крышка корпуса
установлена неверно, то положение пере-
ключателя датчика снаружи не видно, и
корпус уплотнен не оптимально.
Монтаж
Рис. 2.3
