1 6 VEGASWING 81A и 83A
Монтаж
2 Монтаж
2.1 VEGASWING
В основном VEGASWING могут монтиро-
ваться в любом месте. Конечно, прибор
должен быть смонтирован так, чтобы
вибрирующая вилка находилась на высоте
желаемой точки выключения. При этом
Вы должны учитывать некоторые указа-
ния:
Транспортировка
Не держите VEGASWING за вибрирующую
вилку. Особенно в вариантах с фланцем и
трубой может повреждаться вибрирую-
щая вилка весом прибора. Транспортируй-
те покрытые эмалью и слоем ECTFE при-
боры с чрезвычайной осторожностью и
избегайте соприкосновения с вибрирую-
щей вилкой.
Точка переключения
Вибрирующая вилка имеет сбоку марки-
ровку (насечку), которая характеризует
точку переключения при вертикальной
установке по отношению к воде как к
заполняемому материалу. Обратите вни-
мание при установке VEGASWING на то,
чтобы эта маркировка находилась на
высоте желаемого уровня заполнения.
Обратите внимание на то, чтобы точка
переключения прибора сдвигалась если
заполняемый материал имеет плотность
отличную от воды (вода= 1,0 г/cм
3 ). Для
того чтобы точка переключения совпала с
маркировкой (насечкой), она может регу-
лироваться бесступенчато потенциомет-
ром. При установке 1,0 г/cм
3 точка пере-
ключения надежно устанавливается
начиная с плотности
> 0,7 г/cм 3. При запол-
няемых материалах с плотностью
< 0,7 г/cм
3 потенциометр нужно подрегули-
ровать в зависимости от используемой
электроники. Использование электроники
SWING E82 C, R, T: 0,5 … 1,5 г/cм
3 , исполь-
зование электроники SWING E82 Z:
0,5 … 1,0 г/cм
3 (см. рис. 2.1).

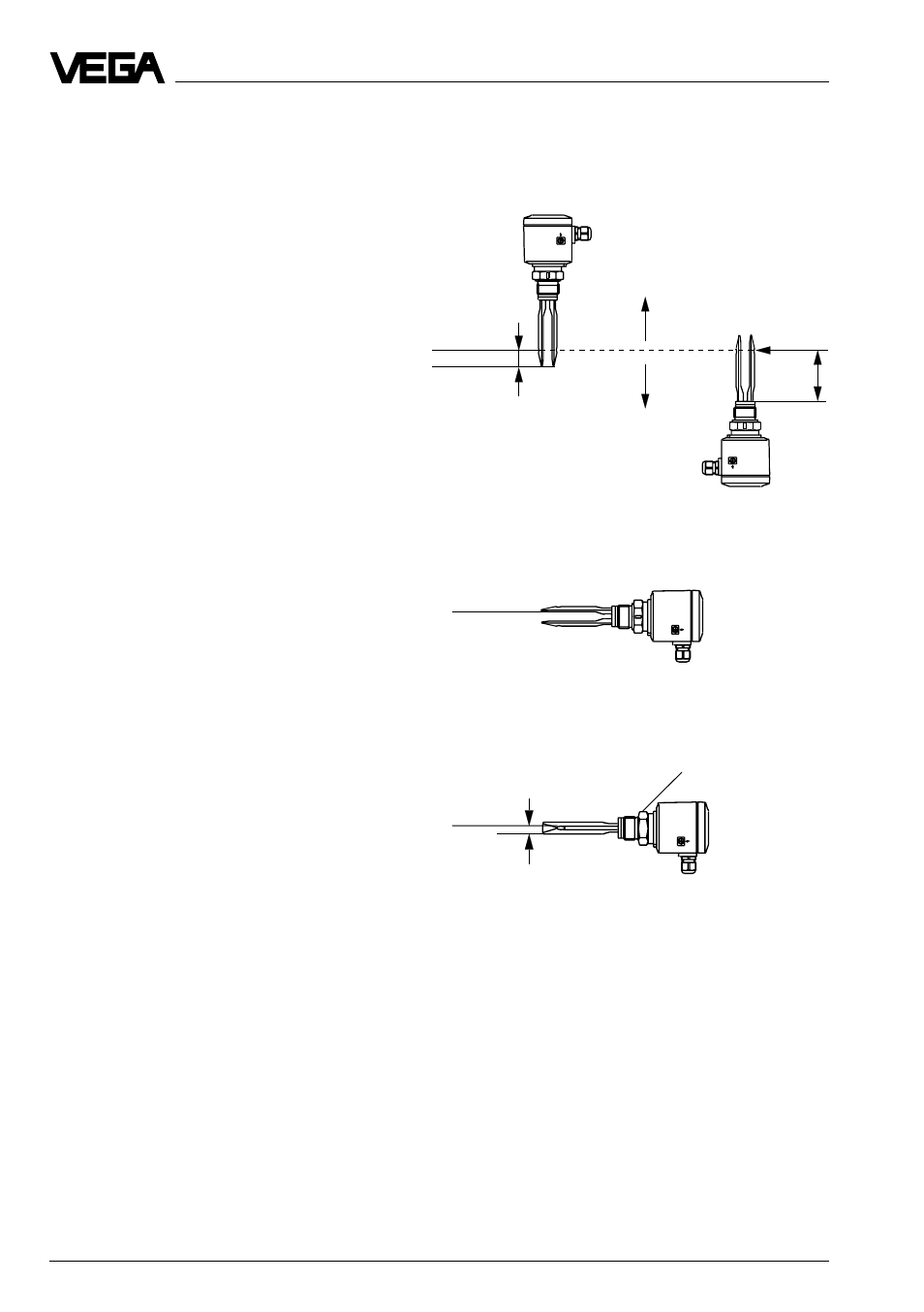

Вертикальная установка
сверху, снизу
Точка пе-
реключе-
ния
Точка пере-
ключения
Точка переклю-
чения при более
высокой плот-
ности
Точка переклю-
чения при неболь-
шой плотности
75 мм
напр.
25 мм
Горизонтальная установка
Точка пере-
ключения
Точка пере-
ключения
Маркировка сверху
Рис. 2.1
Рис. 2.2
Рекомендуемое положение установки для
налипающих продуктов
Налипающие материалы
При горизонтальной установке в налипаю-
щих и вязких заполняемых материалах по-
верхности вибрирующей вилки должны
располагаться по возможности вертикаль-
но, для того чтобы отложения на вибриру-
ющей вилке были по возможности незна-
чительными (см. рис. 2.2). Положение
вибрирующей вилки характеризуется мар-
кировкой на шестиграннике VEGASWING.
Этим Вы можете контролировать положе-
ние вибрирующей вилки при завинчива-
нии. Если шестигранник насаживается на
уплотнение, можно резьбу провернуть
еще
» на пол-оборота. Этого достаточно
чтобы достичь рекомендуемого положе-
ния установки.
напр.
15 мм
