VEGASWING 81A и 83A
Электрическое подключение
вания сигнала Вы найдете в технических
данных.
Если VEGASWING используется в Ех-
области или как часть защиты от перели-
ва по WHG, обратите внимание на реко-
мендации сертификата о соответствии
Z-65.11-154 или свидетельства об испыта-
нии Z-65.11-154. Если VEGASWING с элек-
троникой SWING E82Z EX должен рабо-
тать непосредственно на аналоговом
входе PLC, то нужно между ними подклю-
чить, например, искрозащищенный разде-
лительный барьер типа 145 (Z-65.11-154).
-
1 2
+
Устройство
формирования
сигнала
-
1
2
3
4
+
Свободный от потенциала транзис-
торный выход (SWING E82 T)
Питающее напряжение 10…55 V DC (до-
полнительную информацию смотри в пос-
ледующих примерах подключения, а так-
же в технических данных).
Для управления реле, контакторами, маг-
нитным вентилями, световыми сигнальны-
ми табло, звуковыми сигналами, а также
входами.
Электроника защищена от перегрузок и
короткого замыкания.
Если VEGASWING используется как часть
защиты от перелива, обратите внимание
на содержание общего сертификата Z-
65.11-163.

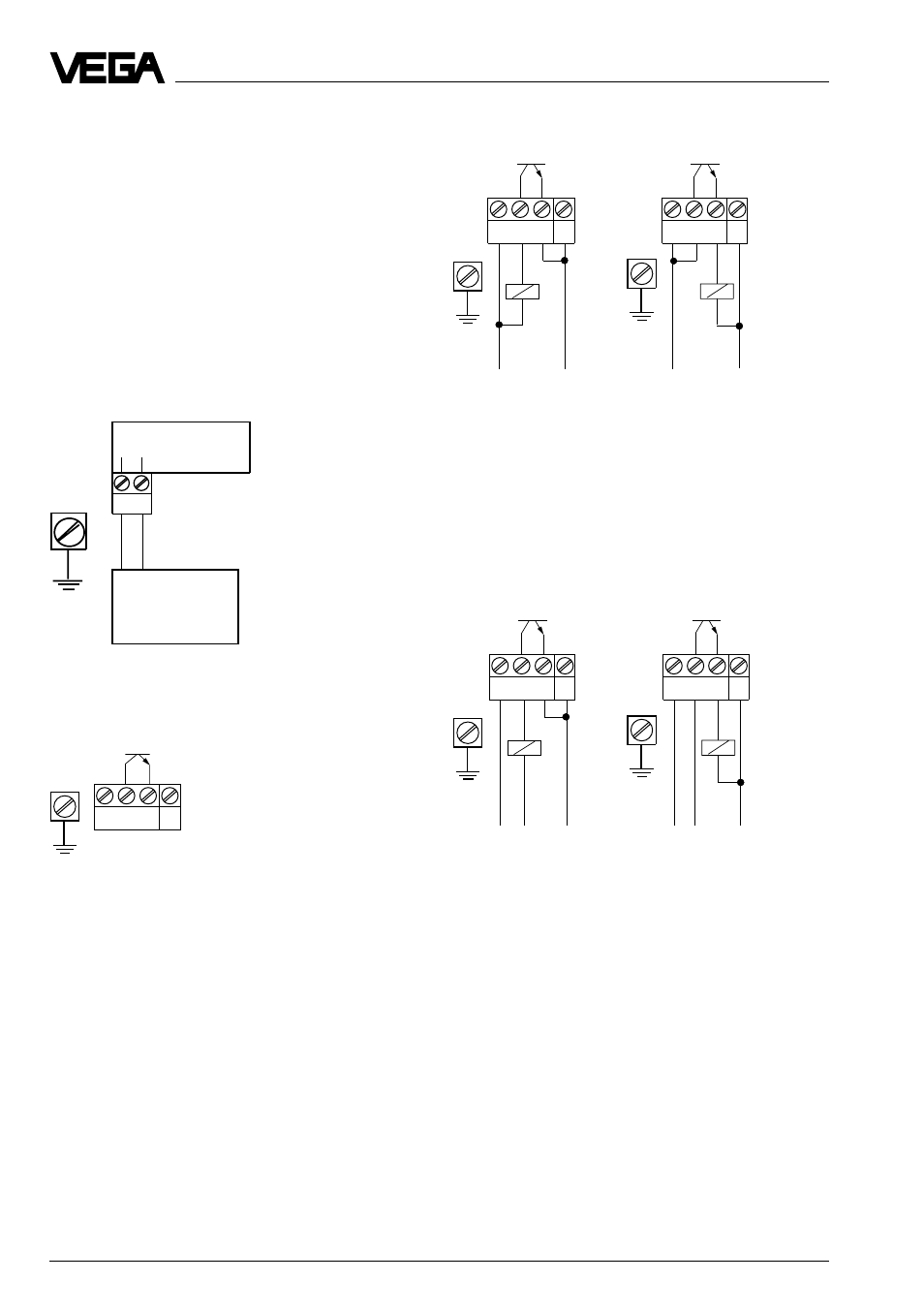

Примеры подключения
NPN-свойства
PNP-свойства
-
+
1
2
3
4
-
+
1
2
3
4
+
+
-
+
-
+
NPN-свойсива
PNP-свойства
-
+
-
1
2
3
4
1
2
3
4
+
-
+
-
+
Транзистор подключает питающее напря-
жение узла электроники к двоичному
входу PLC или к электрической нагрузке.
Посредством различного подключения
потребителя (нагрузки) можно достичь
свойств PNP или NPN.
Транзистор подключает второй источник
напряжения с тем же потенциалом к дво-
ичному входу DCS или к электрической
нагрузке. Посредством различного под-
ключения потребителя (нагрузки) можно
достичь свойств PNP или NPN.
Порог переключения составляет 12 мА
- непокрытый 8 мА
- покрытый 16 мА
- при неисправности > 22 мA, < 2,2 мA
