Инструкция по эксплуатации VEGA VEGASWING 83A
Страница 19
VEGASWING 81A и 83A
1 9
Способ установки
непригодный для
налипающих про-
дуктов

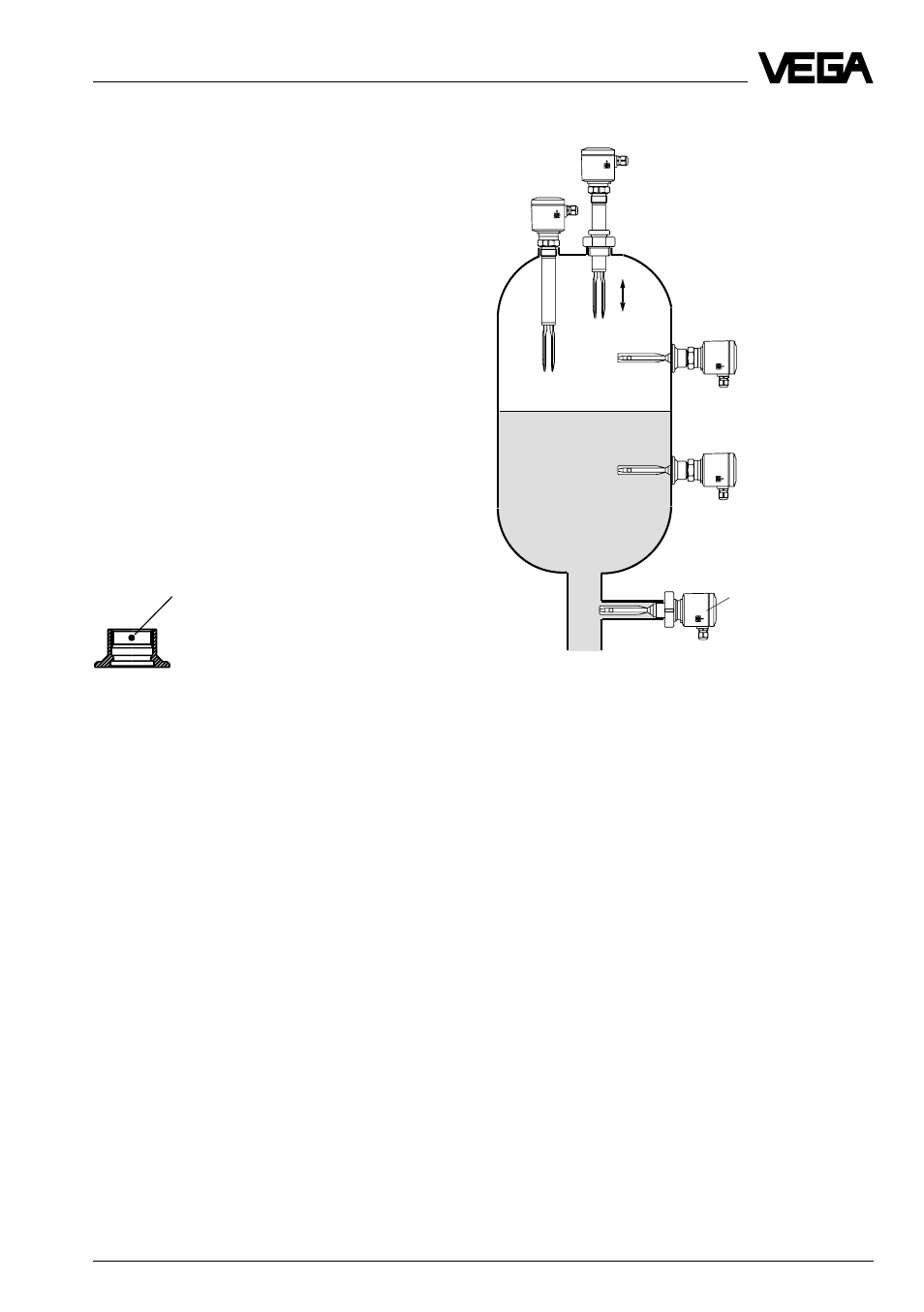

Рис. 2.7
Примеры установки
Приварной штуцер
VEGASWING имеет четкое начало резьбы.
Это означает, что каждый VEGASWING
после ввинчивания всегда находится в том
же самом положении. Поэтому удалите с
резьбы VEGASWING поставляемое в комп-
лекте уплотнение. Это уплотнение при ис-
пользовании сварного штуцера не исполь-
зуется. Ввинтите VEGASWING в сварной
штуцер.
Вы можете будущее положение
VEGASWING определить уже перед свар-
кой (см. рис. 2.2). Маркируйте соответ-
ствующее положение сварного штуцера.
Перед сваркой Вы должны вывернуть
VEGASWING и удалить резиновое кольцо
из приварного штуцера.
Иногда Вы получаете приварной штуцер
уже снабженный маркировочной насеч-
кой. Приваривайте такой штуцер марки-
ровкой наверх (см. рис. 2.6).
Рис. 2.6
Маркировка
Монтаж
