2 0 VEGASWING 81A и 83A
Электрическое подключение
3 Электрическое
подключение
Опасность
Отключите перед подключением питаю-
щее напряжение.
Электрическое подключение должно
проводиться в зависимости от встроенной
электроники. Подключите сетевое напря-
жение в соответствии с планами подклю-
чения на последующих страницах.
При подключении к питающему напряже-
нию или при подключении датчика, прибор
проходит тестирование (электроника Z).
Смотри также “5.1 Повторяющаяся про-
верка по WHG”.
Указание
Если ожидаются очень сильные электро-
магнитные помехи, то мы рекомендуем
Вам при Z-электронике использовать
экранированный кабель. Экран кабеля
должен быть заземлен на стороне датчи-
ка (VEGASWING) с помощью внутренних
клемм.
Надежно соедините VEGASWING с зазем-
лением резервуара (РА) или при пластмас-
совом резервуаре с ближайшей земляной
шиной. Используйте при этом клеммы на
корпусе.
Указание
При установке крышки корпуса (пласт-
массовый корпус) обратите внимание на
то, чтобы прозрачный световод (смотро-
вое стекло) находился над LED. Если
крышка корпуса установлена неверно, то
положение переключателя датчика снару-
жи не видно, и корпус уплотнен не опти-
мально.
Защита от перенапряжения
В качестве варианта можно к электронике
подключить модуль защиты от перенапря-
жения CB 2-36. Если защита от перенап-
ряжения заказана при заказе, этот мо-
дуль уже смонтирован.

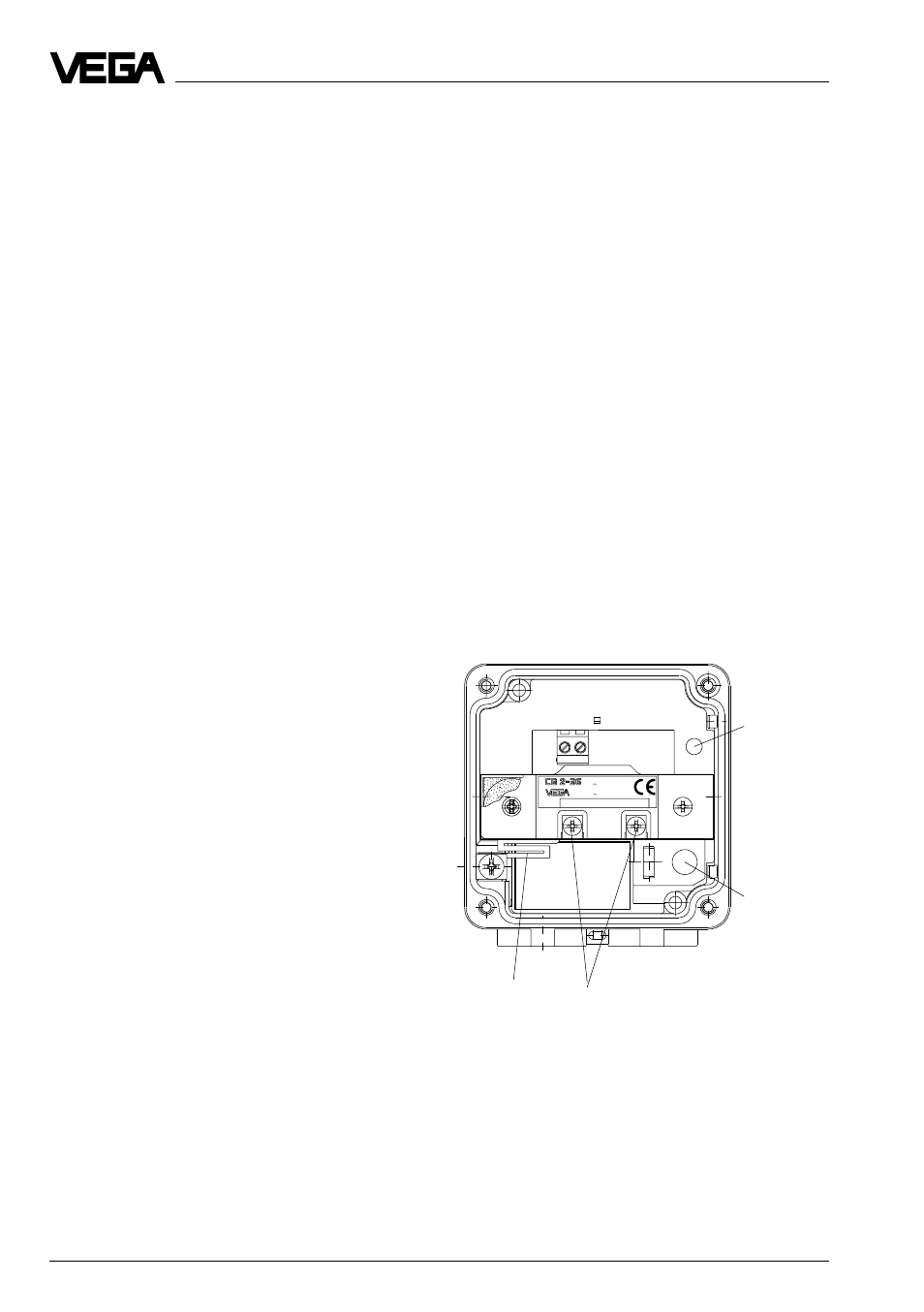

Оснащение дополнительным устройством
для защиты от перенапряжения
• Удалите хомут, сжимая его концы.
• Поверните оба зажима на 90° и потяни-
те их вверх.
• Установите защиту от перенапряжения
на электронику. Обратите внимание на
то, чтобы оба закрепляющих зажима
попали в шлицы электроники.
• Закрепите защиту от перенапряжения
обоими винтами на электронике.
• Соедините металлическую полоску с
заземляющей клеммой на корпусе.
- +
< Li 0,15mH
Ci 2,5nF
1 2
<
Контрольная
индикация
Потенциометр
для
регулировки
плотности
Подключающая клемма
Металлическая
полоска
