VEGASWING 81A и 83A
2 1
Свободный от потенциала релейный
выход (SWING E82 R)
Питающее напряжение:
20 … 250 V AC, 50/60 Hz; 20 … 72 V DC
(дополнительную информацию смотри в
технических данных)
Служит для подключения внешних источ-
ников напряжения к реле, контакторам,
магнитным вентилям, световым сигналь-
ным табло, звуковым сигналам и т.д.
С двойными контактами реле (DPDT), т.е.
оба контакта выполняют одинаковую
функцию переключения, например, одно-
временное управление звуковым сигналом
и магнитным вентилем.
Если VEGASWING используется как часть
защиты от перелива, обратите внимание
на содержание общего сертификата Z-
65.11-163.
Двухроводный выход (SWING E82 Z)
Для подключения к устройству формиро-
вания сигнала VEGATOR или Ех WHG.
Питающее напряжение от подключенного
устройства формирования сигнала
VEGATOR (12…36 V DC) (дополнительную
информацию смотри в технических дан-
ных).
Контрольный индикатор на корпусе заго-
рается в основном при покрытом вибриру-
ющем стержне, независимо от функций,
установленных на устройстве формирова-
ния сигнала.
Обратите внимание на руководство по
эксплуатации устройства формирования
сигнала. Пригодные устройства формиро-
1
2
3
4
5
6
+
L1
-
N
7
8
Релейный выход
Энергопитание
Релейный выход

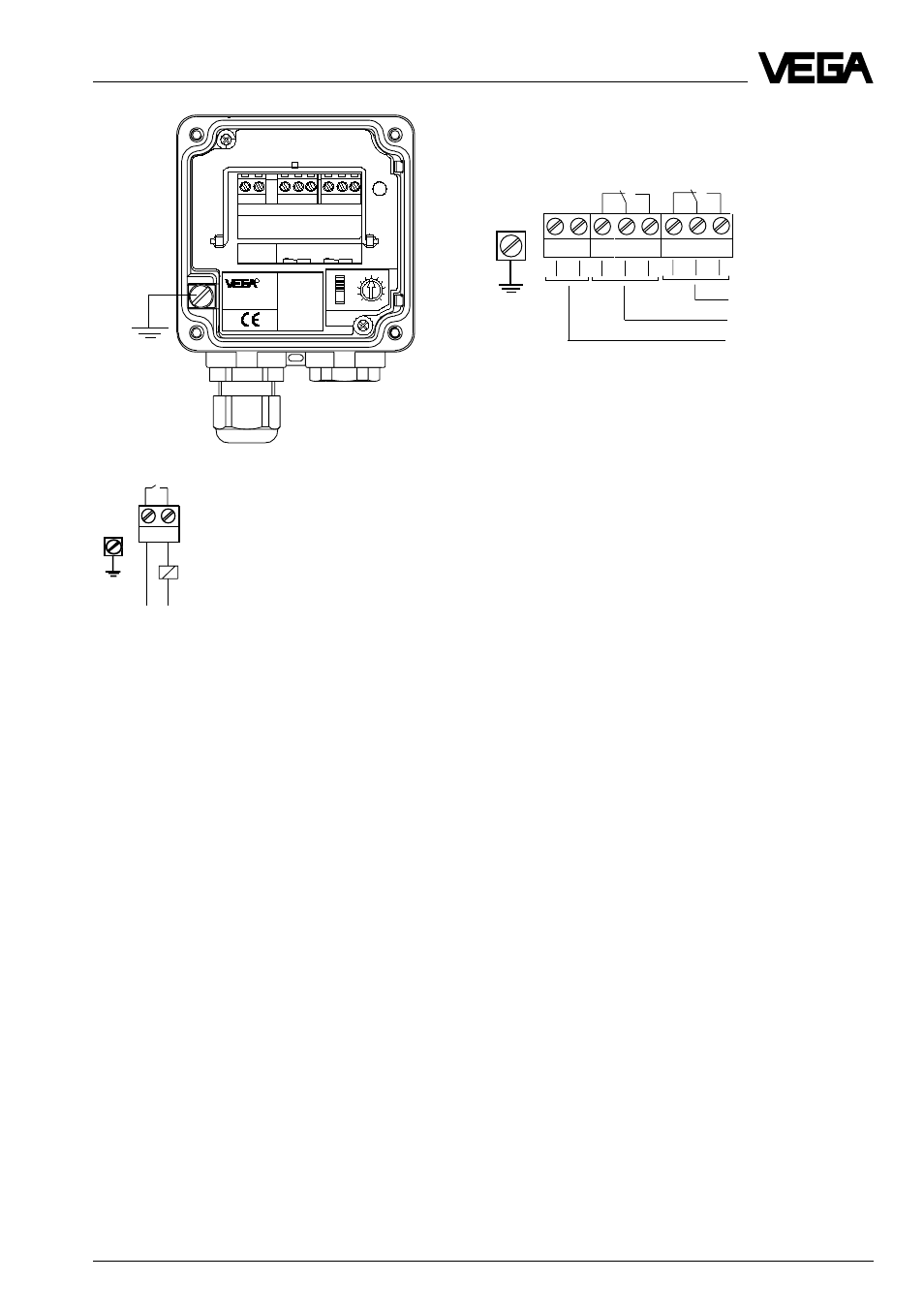

Электрическое подключение
Бесконтактный переключатель
(SWING E82 C)
1 2
AC
L1
N
DC
+
–
или
DC
–
+
Контакты в состоянии покоя.
Питающее напряжение:
20 … 250 V AC, 50/60 Hz; 20 … 250 V DC
(дополнительную информацию смотри в
технических данных)
При непосредственном управлении реле,
контакторами, магнитными вентилями,
световыми сигнальными табло, звуковыми
сигналами и т.д. нельзя работать без про-
межуточной нагрузки (включаемой после-
довательно), так как электронный узел
при прямом подключении к сети будет
поврежден. Непригоден для подключения
к входам низкого напряжения DCS.
Собственный ток после отключения на-
грузки на короткое время понижается
ниже 1 мА, так что контактор, ток удер-
жания которого меньше чем длительно
поступающий собственный ток электро-
ники, тем не менее, надежно отключает-
ся.
Если VEGASWING используется как часть
защиты от перелива, обратите внимание
на содержание общего сертификата
Z-65.11-163.
-
+
N
L
20...250V AC
20...72V DC
max. 250V DC 1A 54W
max. 250V AC 5A 750VA
SWING E82R
R
1,5
0,5
1,0
A
B
2
1
3 4 5
6 7 8
