Преобразователь давления D70 7
Типовой
шильдик
ser. no. 10612892
Описание прибора
4
VEGA ® D76 EX
type D76EX.XGG4231D
see PTB Nr. EX-95.D.2096 X EEX ia IIC, T6ѕT4
range:
0...1,0 bar
electronics: D; signal I
out
4ѕ20 mA (X)
power supply: 12...36 V DC
protection:
IP 65
AB-NR. 123456/78
Типовой
шильдик
2
1
3

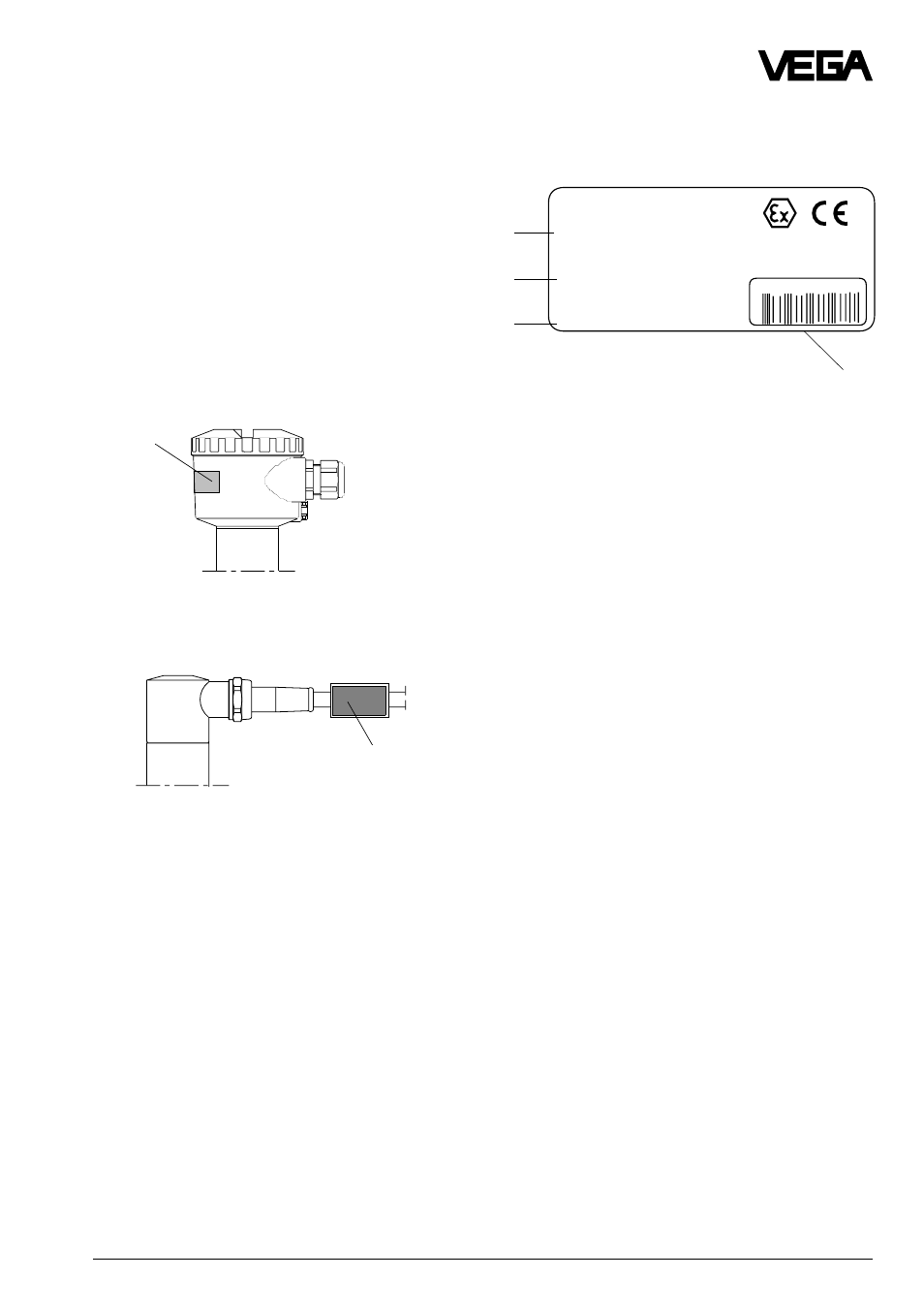

1.6 Типовой шильдик
Типовой шильдик
Пожалуйста, проверьте перед монтажом и
электрическим подключением используе-
те ли Вы подходящий прибор. При этом об-
ратите внимание на типовой шильдик, ко-
торый размещен следующим образом:
Преобразователь давления с корпусом
для подключения
Преобразователь давления с непос-
редственным кабельным отводом
Типовой шильдик содержит важные дан-
ные, которые Вам нужны для монтажа и
подключения. Поэтому построение и со-
ставные части типового шильдика объяс-
няются ниже на примере.
Содержание типового шильдика (при-
мер Ех-датчика)
1 Основные данные номера заказа
2 Данные электроники
3 Номер подтверждения заказа
4 Серийный номер
