Преобразователь давления D70
1 7
Монтаж
Влажность
3 Монтаж
3.1 Общие указания по монтажу
Подключение кабеля
Преобразователи давления могут монти-
роваться в любом месте установки. Одна-
ко, для того чтобы избежать попадания
влаги, место ввода кабеля должно быть
направлено вниз. Пристыкованный корпус
для этого может поворачиваться на 340°
(±170°) и с помощью маленького винта под
вводом кабеля или под фильтром выравни-
вания давления защищается от прокручи-
вания. Поэтому этот винт нельзя удалять.

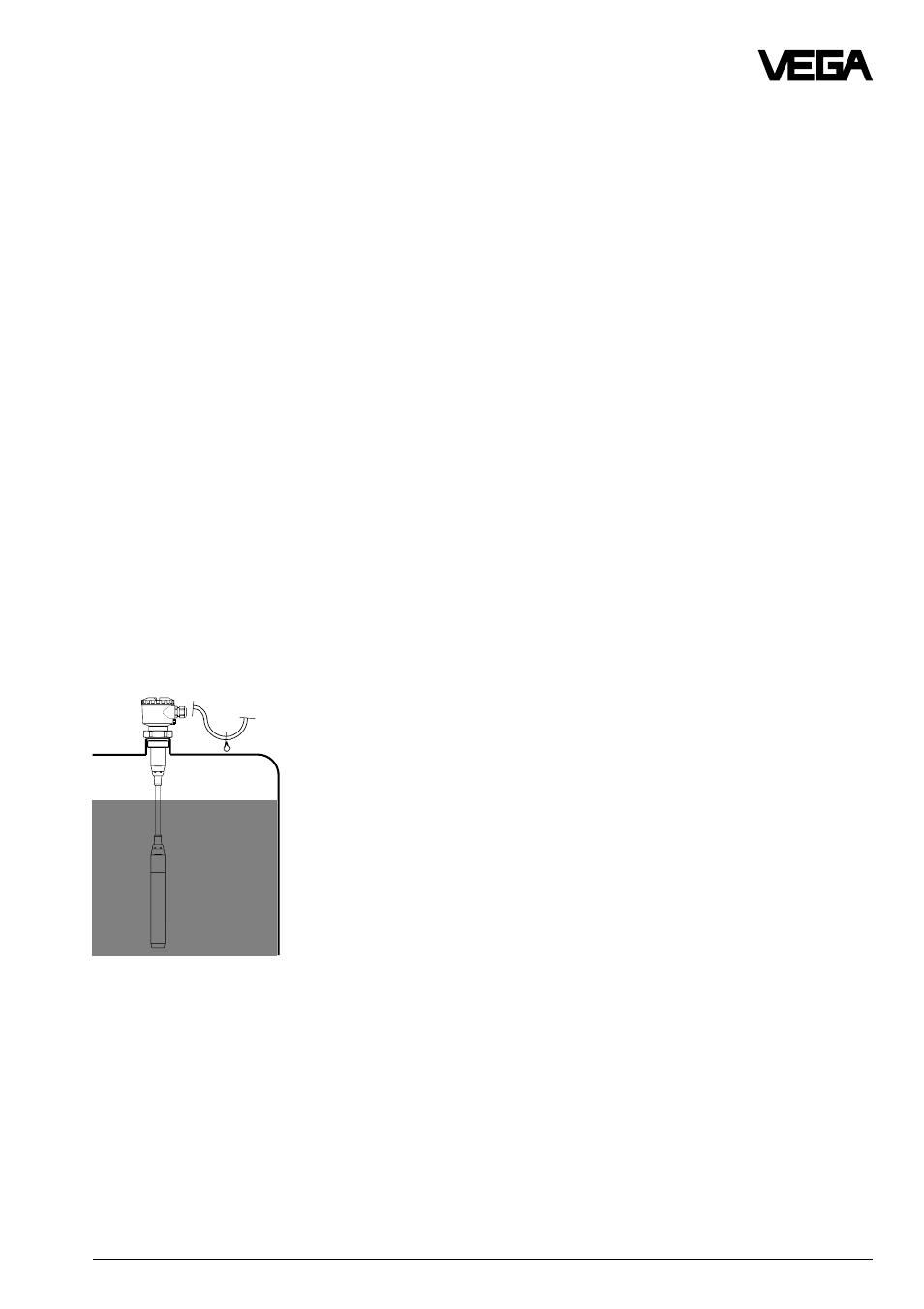

Подводите соединяющий провод к корпусу
датчика снизу, для того чтобы могли сте-
кать дождевая вода и конденсат. Это
важно прежде всего при монтаже на от-
крытом воздухе, во влажных помещениях
(например, из-за процесса очистки) или
при охлаждении и нагревании резервуа-
ров.
Уплотнение при подключении
При монтаже Вы должны обязательно
использовать уплотнение при подключе-
нии. Оно либо имеется в поставке преоб-
разователя давления, либо обеспечивает-
ся заказчиком (смотри таблицу в главе 2.3
"Размеры").
3.2 Компенсация атмосферного
давления
У приборов для измерения повышенного
давления атмосферное давление в зави-
симости от формы преобразователя дав-
ления компенсируется по разному.
Преобразователь давления с корпусом
- через встроенное устройство выравни-
вания давления под кабельным вводом
(использование PTFE
1)
),
степень защи-
ты IP 65
- через капилляры специального кабеля
2)
,
применяемого с преобразователем дав-
ления, степень защиты IP 67
Преобразователь давления с непос-
редственным кабельным отводом
- через капилляры подключенного специ-
ального кабеля
2)
, степень защиты
IP 68
Мы рекомендуем Вам подводить специаль-
ный кабель во внешнее устройство
VEGABOX 01 (дополнительное оборудова-
ние) и осуществлять выравнивание давле-
ния через устройство выравнивания дав-
ления встроенное в него.
Внешнее устройство VEGABOX 01
При использовании Вы должны принять во
внимание следующие рекомендации:
- во внешнем устройстве VEGABOX 01
должно быть преимущественно такое
же атмосферное давление, как у преоб-
разователя давления
- выравнивание давления должно проис-
ходить в сухой окружающей среде
- при монтаже на вертикальной стенке
ввод кабеля должен быть направлен
вниз, для того, чтобы избежать попада-
ния влаги
1)
воздухопроницаемый и задерживающий влагу
2)
длина кабеля мин. 5 м
