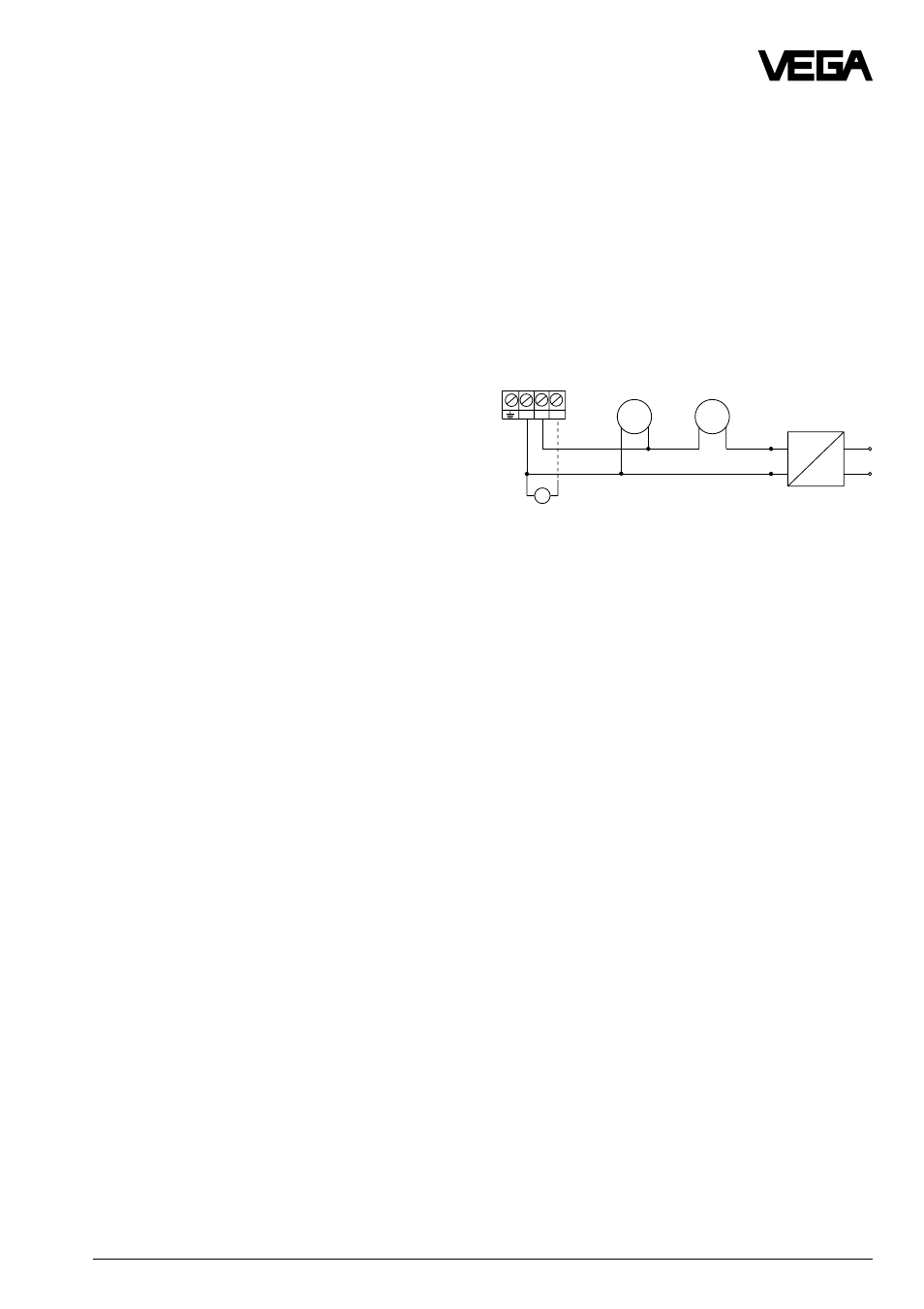

Проверка электрических соедине-
ний
Клеммные
выводы
Напряжение Ток
Ток
Внешний
источник
питания
В мA
мA
Проверка напряжения
- напряжение на клеммах преобразовате-
ля давления должно быть минимум 12 V
DC
- напряжение на клеммах VEGADIS 12
должно быть минимум 12 V DC или 17 V
DC с индикатором
- питающее напряжение для преобразо-
вателя давления от устройства форми-
рования сигнала VEGAMET должно со-
ставлять примерно 18 V DC (при VBUS
25 V DC)
Проверка тока
- начальный ток при непокрытой измери-
тельной мембране преобразователя
давления примерно 4 мА (при работе с
устройством формирования сигнала
VEGA 5 мА)
- рабочий измерительный ток 4…20 мА
(при работе с устройством формирова-
ния сигнала VEGA 5… 19 мА)
- измерительный провод оборван или де-
фект датчика: 0…3 мА
- увеличение или уменьшение заданного
диапазона измерения: 3 мА
- дефект преобразователя давления или
короткое замыкание: ток больше 23 мА
6 Диагностика
6.1 Уход
При правильном использовании преобра-
зователи давления серии D70 в большин-
стве случаев не нуждаются в уходе.
При сильно загрязненной среде, как на-
пример сточные воды, мы рекомендуем
Вам время от времени чистить мембрану с
помощью волосяной кисти. При этом, од-
нако, нельзя повреждать мембрану!
Если необходим демонтаж преобразовате-
ля давления (например, при чистке резер-
вуара), то мы рекомендуем Вам при уста-
новке использовать новое уплотнение.
При этом Вы должны использовать ис-
ключительно специальные уплотнения
VEGA (смотри главу 2.3 "Размеры).
6.2 Устранение повреждений
Постоянный самоконтроль преобразова-
телей давления серии D70 гарантирует
высокую надежность в работе. Если, од-
нако, появляются повреждения, то про-
верьте перед демонтажем преобразова-
теля давления:
- выравнивание атмосферного давления
(только для области повышенного дав-
ления)
- электрические соединения.
Проверка выравнивания атмосфер-
ного давления
Откройте сначала крышку корпуса, в ко-
тором находится устройство выравнива-
ния атмосферного давления
1) . При этом не
должна меняться отображаемая измеряе-
мая величина. Если, однако, меняется из-
меряемая величина, то компенсация ат-
мосферного давления функционирует не
безупречно, что делает неверной измеря-
емую величину. Проверьте поэтому проме-
жуточные элементы:
- устройство выравнивания атмосферно-
го давления в приборе
- на VEGADIS 12 или VEGABOX 01
- капилляр в специальном кабеле.
Диагностика
Указания:
В устройстве выравнивания атмосферного
давления должно быть всегда такое же
атмосферное давление как в открытом
резервуаре.
1) Устройство состоит из черного пластмассо-
вого винта со встроенным фильтрующим
элементом
