Преобразователь давления D70 2 1
;;
;;
;;
Электрическое подключение
Модуль обслуживания во
внешнем подключающем
устройстве
Преобразователь давления с
непосредственным кабельным
отводом
Преобразователь давления с
клеммным модулем в корпу-
се
Обслужфивание
Обслуживание
Индикатор
Экран
Контрольный
прибор (измерение
4…20 мА)
Для подключе-ния
или к сис-теме
обработки
(4 ... 20 mA,
12 ... 36 В DC)

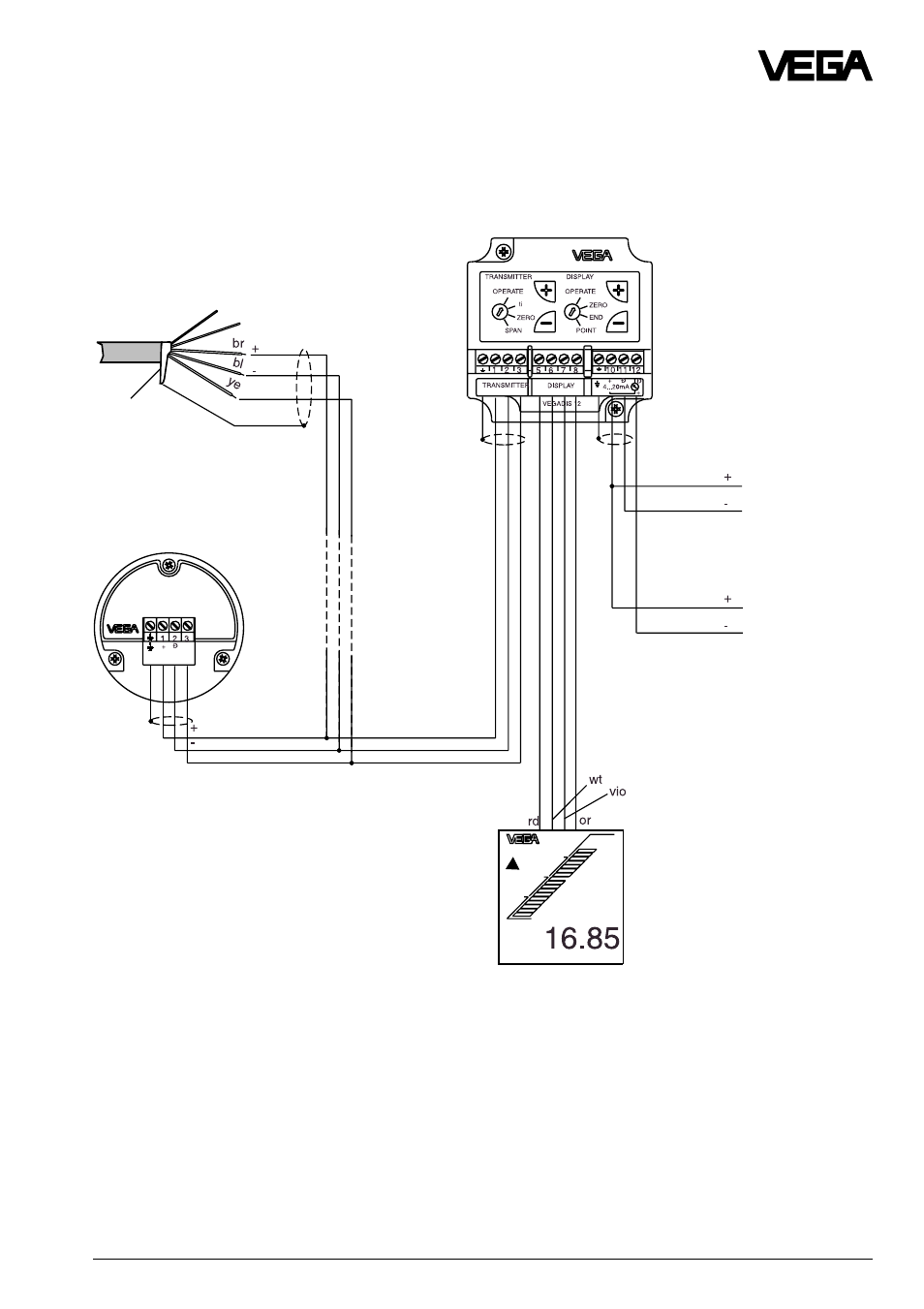

4.4 Подключение к VEGADIS 12 с индикатором
Капилляр для выравнивания давления
Канат
