Страница 25
Преобразователь давления D70
2 5
4...20mA
12...36 V DC
+
-
1 2 3 4 5
S
Z
ti
Op
-
+
1
2
3
Запуск в работу
Поворотный переключатель установите в
одно из четырех положений:
S -
Span (диапазон измерения давле-
ния)
Z -
Zero (нулевая настройка)
ti -
Time (время интегрирования)
Op-
Operate (рабочее состояние)
Последовательность действий
• Поворотным переключателем выберите
желаемую функцию.
• Кнопкой [+] и [-] измените сигнальный
ток на желаемую величину или устано-
вите требуемое время интегрирования.
• Поворотный переключатель установите
затем в положение "Operate". Установ-
ленные значения передаются в
EEPROM-память и сохраняются там и
после выключения напряжения.
Регулировка
Для установки начала измерения и интер-
вала измерения подключите сначала к
клеммам 1 и 3 прибор измерения тока. Из-
меренные значения идентичны выходному
току.
Сначала установите начало измерения
(zero) (резервуар пустой)
• Установите поворотный переключатель
на "zero". Опустошите резервуар.
• Установите с помощью кнопок [+] и [-]
ток 4 мА.
Область установки начала измерения
(zero) может выбираться в диапазоне от -
20 %…+95 % от номинального диапазона
измерения (соответствует Turn up до
+95 %).
5 Запуск в работу
После каждого подключения к питающему
напряжению электроника проводит снача-
ла в течение примерно 5 секунд самотест.
Ток в сигнальной цепи принимает на это
время значение > 21,6 мА.
5.1 Датчик без обслуживания
В датчиках с вариантами электроники A и
C не предусмотрено обслуживание, и они
настроены на указанный фиксированный
диапазон измерения.

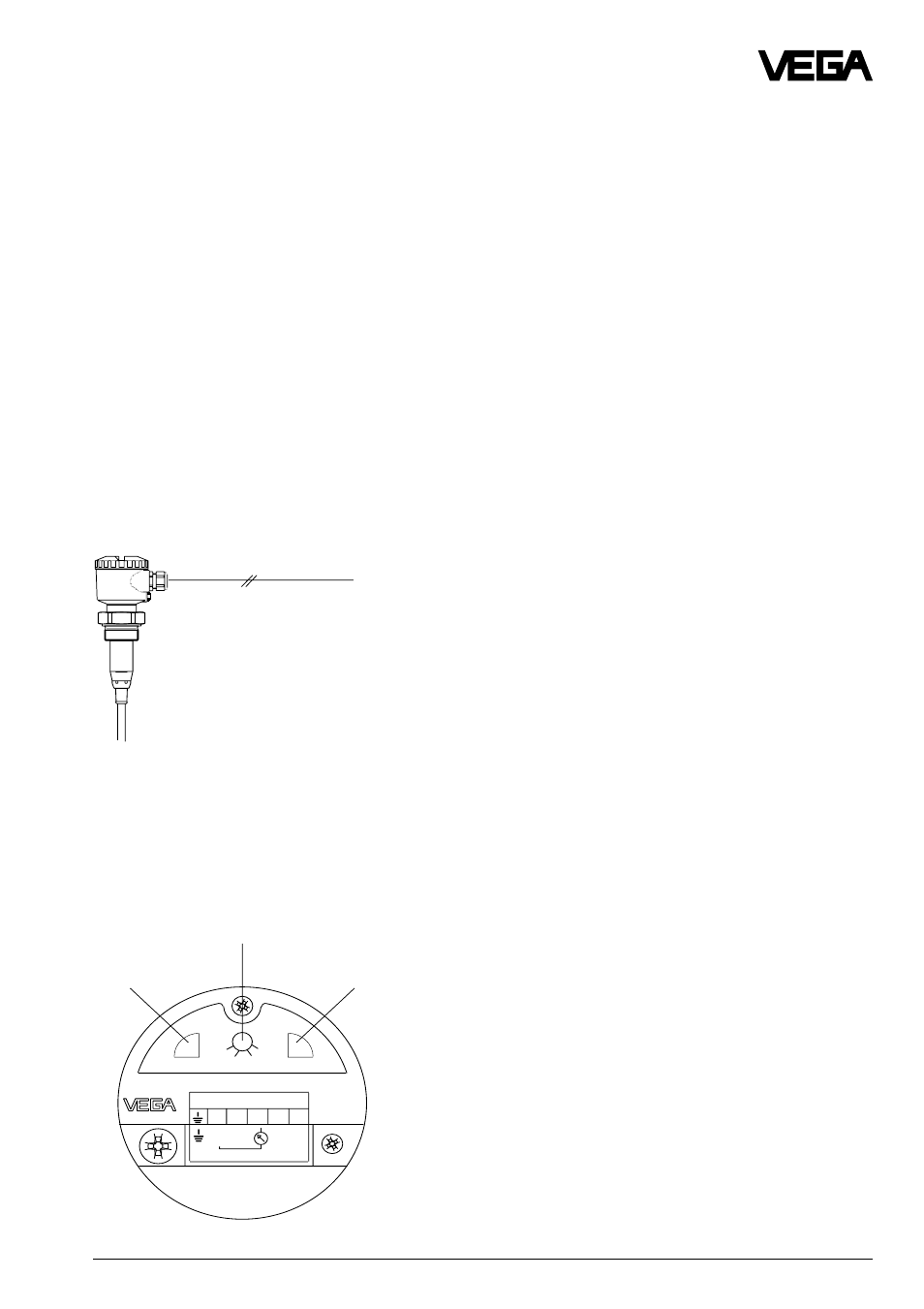

5.2 Обслуживание встроенными в
датчик элементами настройки
Датчики с вариантом электроники D обо-
рудованы двухкнопочным обслуживаю-
щим модулем.
1 уменьшение значения
2 поворотный переключатель
3 увеличение значения
