2 2 Преобразователь давления D70
~
1 2 3
+
-
+ - -
br
bl
ge
+
-
+
-
+ -
1
Zum Anschluß an
Druckmeßumformer mit
analogem Ausgangssignal
VEGABOX 01
TRANSMITTER
Р +
+
Р
For connection to
pressure transmitters with
analog output
1 2 3 10 11 12
2 3 4 5
4...20mA
4-20mA
12...36 V DC
+
-
+
-
Аналоговое/цифровое
индикаторное устройство
Прибор измерения тока
для местного контроля
Клеммы преобразо-
вателя давления
Внешний источ-
ник питания
U
K
U
A U
H
4 ... 20 мA

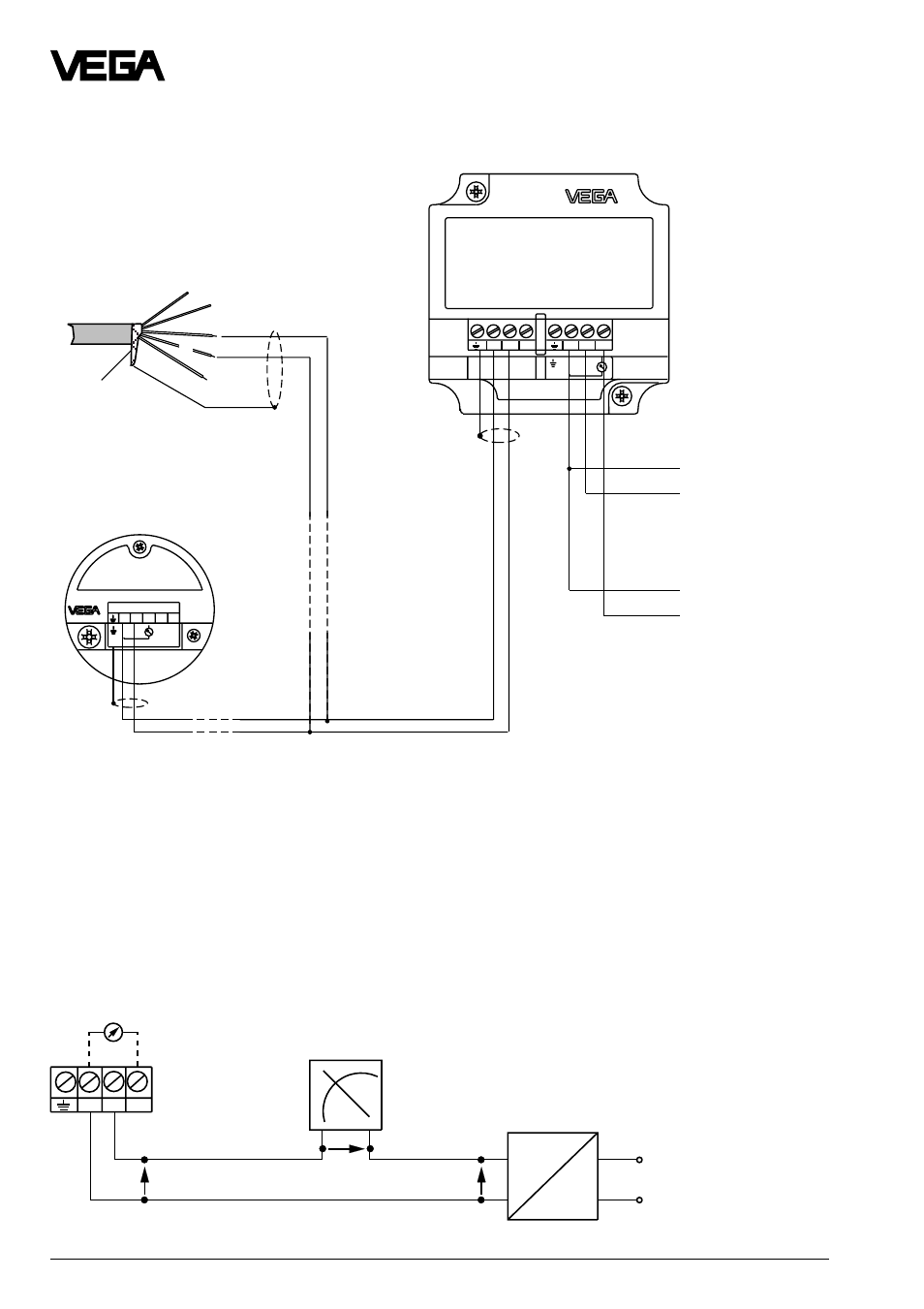

4.5 Подключение к VEGABOX 01
Преобразователь давления с
непосредственным кабельным
отводом
Преобразователь давления с
клеммным модулем в корпу-
се
Экран
Для подключения или
к системе обработки
(4 ... 20 мА,
12 ... 36 В DC)
Капилляр для выравнивания давления
Канат
Контрольный прибор
(измерение 4…20 мА)
4.6 Примеры подключения
Приведенные ниже примеры подключения подходят для непосредственного подключе-
ния к клеммам преобразователя давления. При использовании внешнего устройства
подключение производят к соответствующим клеммам устройства.
Питание электроники от сети
Подача питания производится через индикаторное устройство.
Электрическое подключение
