Преобразователь давления D70 2 3
+
+ - -
1 2 3
-
+ - -
1 2 3
!

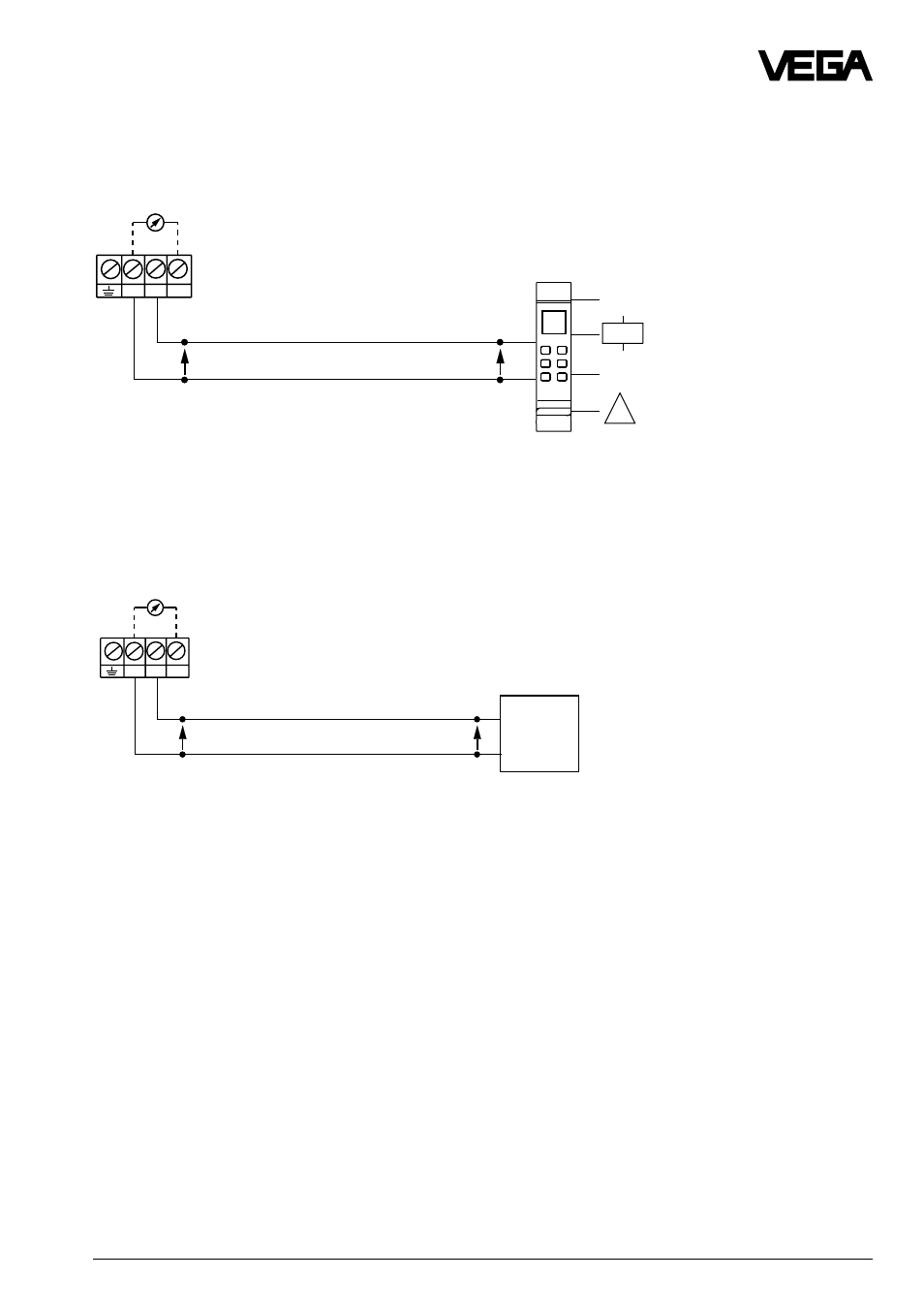

Питание электроники от DCS с активной входной цепью
Бесконтактная система управления (DCS)
Клеммы преобразо-
вателя давления
U
K
U
H
DCS
4 ... 20 мA
Указание:
К клеммам 1 и 3 может быть подключен прибор измерения тока для местного контроля
выходного тока. Это измерение можно производить во время работы, не отключая пита-
ющий провод.
К датчикам с HART®-вариантом для обслуживания к сигнальному проводу может под-
ключаться карманная HART®-ЭВМ. Сопротивление сигнальной цепи должно в этом
случае составлять не менее 250 Ом. В случае необходимости, при обслуживании в сиг-
нальную цепь Вы должны подключать измерительное сопротивление.
Питание электроники от устройства формирования сигнала VEGA
Стандартное подключение для ненормированного выхода
Клеммы преобразо-
вателя давления
U
H
0/4 ... 20 мA
Аналоговая передача,
ненормированная
U
K DISBUS
Электрическое подключение
Прибор измерения тока
для местного контроля
Прибор измерения тока
для местного контроля
