VEGADIS 371 Ex
9
Пуск в эксплуатацию
4 Пуск в эксплуатацию

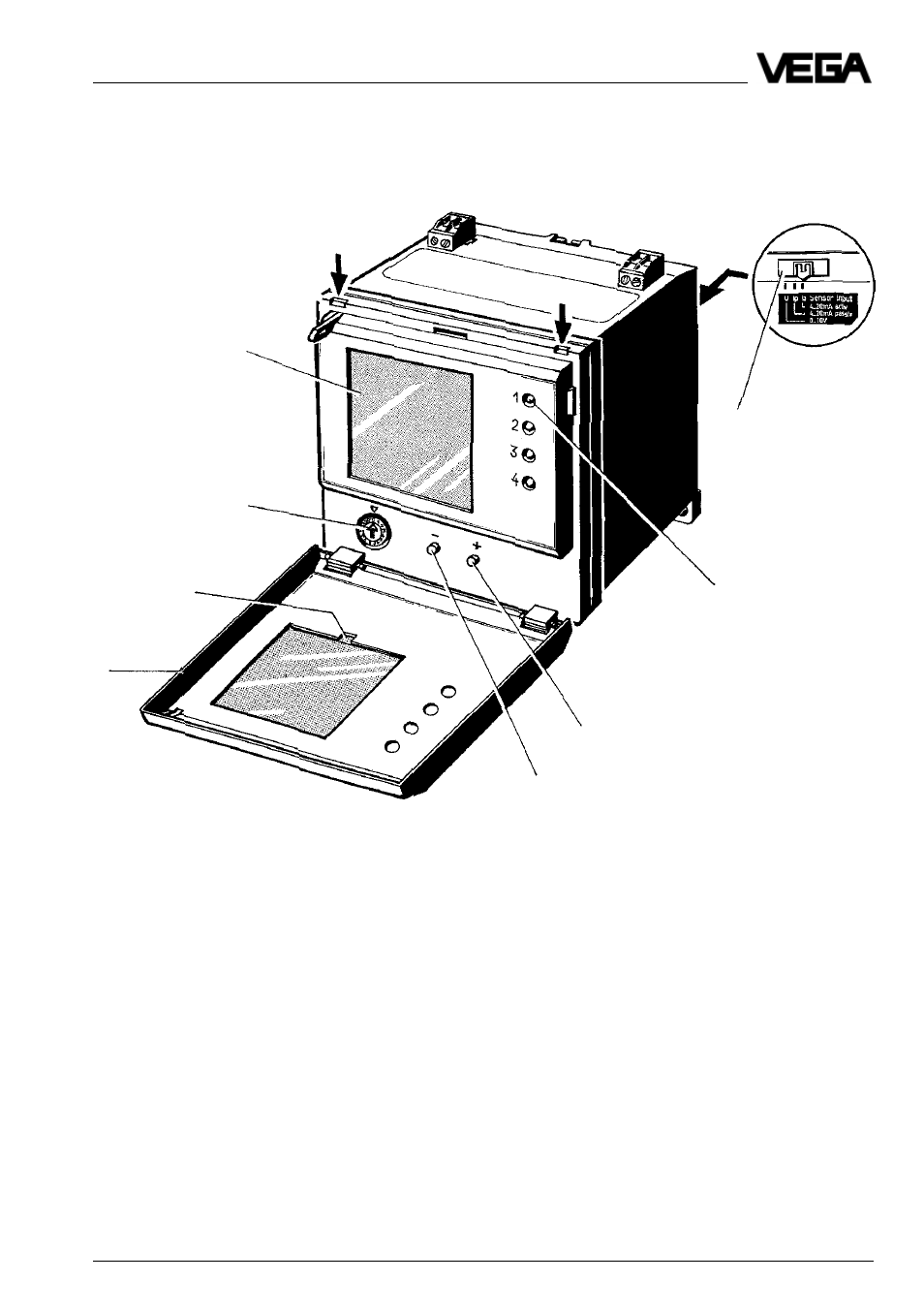

4.1 Элементы индикации и управления
1 Движковый выключатель
2 Контрольные лампы реле (1 … 4)
3 Клавиша „плюс“
4 Клавиша „минус“
5 Защитная крышка
6 Вставная накладка
7 Поворотный выключатель
8 Цифровая индикация
Числовые показатели в скобках относятся к
показателям на рис. 4.1
Для открытия защитной крышки (5) отвертку для
винтов со шлицевой головкой вставьте в оба
обозначенных стрелками шлица.
Отвертку поверните на четверть поворота и
защитная крышка (5) открывается.
Чтобы прибор защитить от неразрешенного или
непредумышленного обслуживания, защитная
крышка (5) VEGADIS 371 может быть запломби-
рована. При закрытой защитной крышке вставьте
пломбировочный провод слева сверху через
отверстие проушины.
Маркировка:
Практика оправдала себя маркировкой VEGADIS.
Информации об относящемся к этому месту
замера и соответствующей единице показанного
значения помогают избежать ошибки и недоразу-
мений. На крышке корпуса для маркировки преду-
смотрена вставная накладка. Здесь Вы можете
вставить одну из поставляемых фирменных
табличек.
8
7
6
5
3
2
1
Рис. 4.1
4
