14 VEGADIS 371 Ex
ния насосов.
4.3 Встройка модулей реле
В VEGADIS 371 Вы можете встроить до 2 модулей
для каждого с 2 выходными реле. Встройка дол-
жна быть произведена специалистом. Допущен-
ные по взрывозащите приборы не разрешается
дополнительно изменять. Если Вы хотите обор-
удовать VEGADIS 371 Ex, сообщите на завод. С
обоими модулями реле для Вас имеется в рас-
поряжении всего 4 выходных реле.
• Выключите подачу напряжения.
• С помощью монеты или широкой отвертки
освободите переднюю часть прибора VEGADIS
371. У нижней части прибора для этого имеет-
ся паз.
• Снимите переднюю часть прибора. Чтобы
встроить модуль реле, Вы не должны освобож-
дать соединительный кабель цифровой инди-
кации.
• Первый модуль реле осторожно вставьте на
вставное место 1. Следите за тем, чтобы при
этом не согнулись штифты (смотрите рис. 4.4).
• Модуль реле прочно привинтите с помощью
малой отвертки.
• У реле имеется наклейка, на которой видно
расположение зажимов. Приделайте эту
наклейку на корпус прибора до соответствую-
щего присоединения зажимов.
• Присоедините зажимы реле.
• Включите подачу напряжения.
• Установите точки включения, чтобы Вы могли
пользоваться модулем реле (смотрите 4.2
„Управление“).
Пуск в эксплуатацию
Индикация продолжительности работы
Если активирована функция переключения насо-
сов одного реле, Вы можете вызвать эту продол-
жительность рабочего времени (положение
поворотного выключателя 2, 4, 6, 8).
Продолжительности работы реле, которые рас-
познают функцию переключения насосов, каж-
дые 8 часов запоминаются в ЭСППЗУ, т. е. сна-
чала запомненные данные остаются также со-
храненными при перерыве в электроснабжении.
Продолжительность рабочего времени показы-
вается в часах. Максимальная индикация явля-
ется 9999 часов (более 1 года). Если это значе-
ние превышено, индикация продолжительности
рабочего времени начинается снова с 0.
Если Вы деактивируете функцию переключения
насосов одного реле, индикация продолжитель-
ности работы устанавливается на 0 и отключает-
ся.
Если Вы проводите сброс в исходное состояние,
функция переключения насосов деактивируется
для всех реле и индикация продолжительности
работы всех реле ставится обратно на 0.
Вы можете каждое реле добавить или убрать
функцией переключения насосов. Возможна
любая комбинация.
Распознанные реле должны быть все использо-
ваны в том же самом режиме работы (А/В).
Род/режим работы A (защита от перелива)
Пункт включения < Пункт выключения
Включить реле:
Реле включается с наикороткой продол-
жительностью работы.
Выключить реле:
Реле выключается с самой длинной
продолжительностью работы.
Род/режим работы B (защита сухого хода)
Пункт включения < Пункт выключения
Включить реле:
Реле включается с наикороткой продол-
жительностью работы.
Выключить реле:
Реле выключается с самой длинной
продолжительностью работы.
Указание
Для защиты прибора от недозволенного или
ошибочного обслуживания защитная крышка
может быть запломбирована.

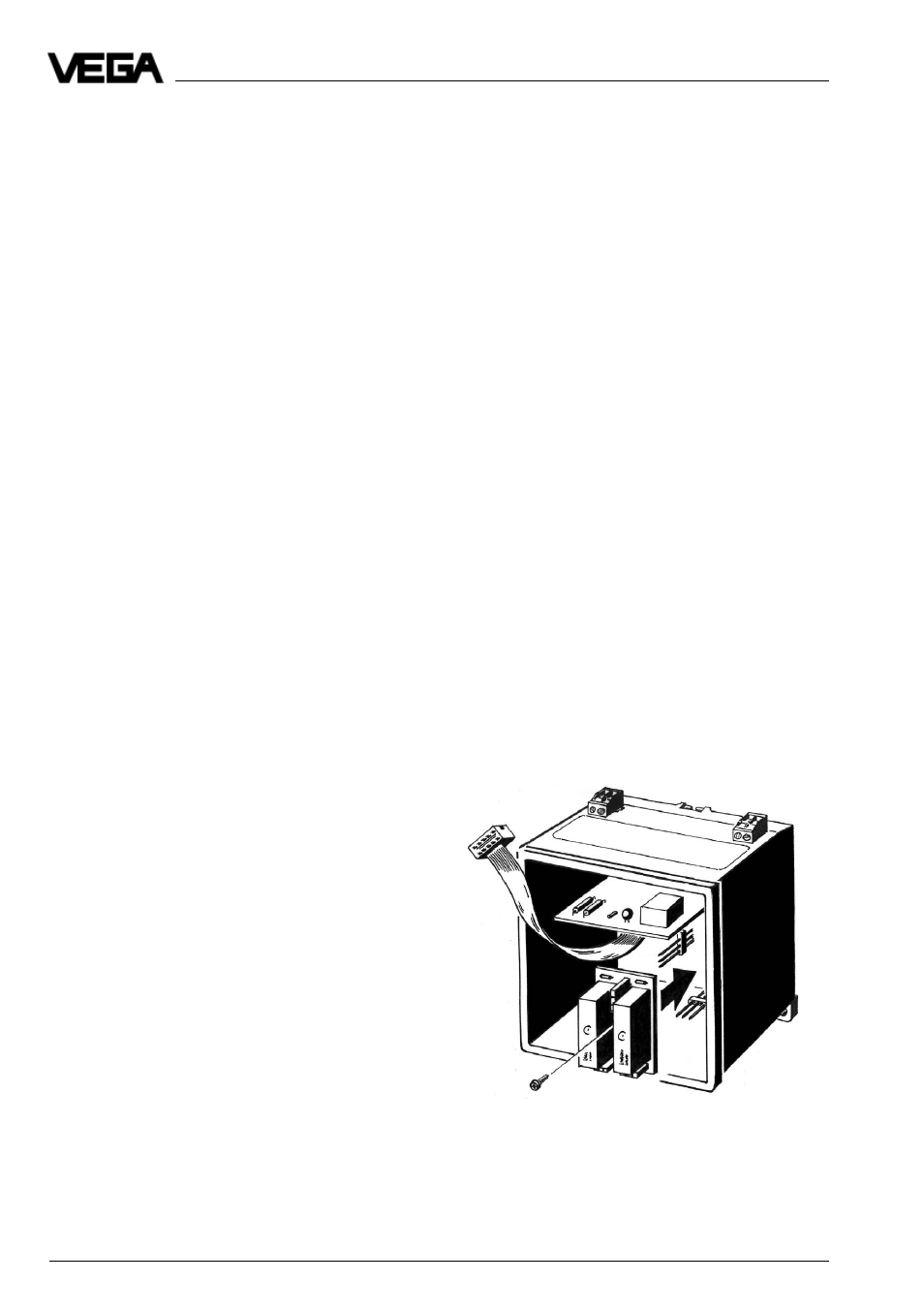

Рис. 4.4
