Страница 8: Электрическое присоединение
8
VEGADIS 371 Ex
Электрическое присоединение
Вход измерительного
преобразователя
Выход тока
3.4 Взрывозащитная
разъединительная камера
Если рядом монтируются многие приборы, Вы
должны у VEGADIS 371Ex голубую взрывозащит-
ную разъединительную камеру насадить на
зажимы входа измерительного преобразователя
(зажимы 1 и 2), чтобы обеспечить требуемое
разделительное расстояние (50 мм).
• Взрывозащитную разъединительную камеру
согласно рисунка насадите на зажимы входа
измерительного преобразователя (зажимы 1 и
2) и линию измерительного преобразователя
выведите вперед из взрывозащитной
разъединительной камеры.
• Надавите взрывозащитную разъединительную
камеру вперед, пока она слышно не войдет в
зацепление.

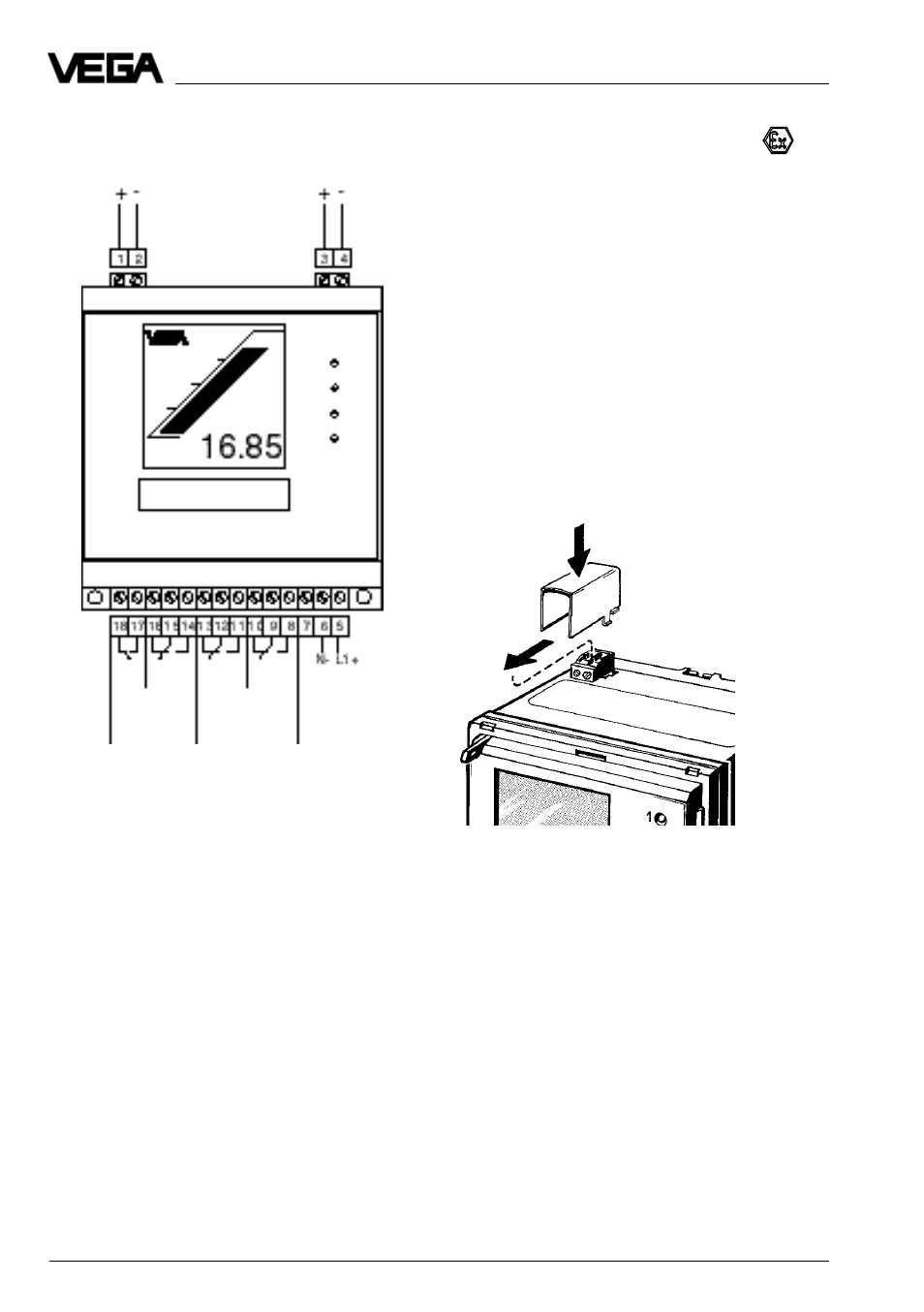

3.3 Обкладка зажимами
Реле
3
Реле
4
Реле
2
Реле
1
Модуль
реле 2
Модуль
реле 1
Подача
напряжения
Когда Вы включаете подачу напряжения, на
дисплее прибл. 4 секунды показывается версия
программного обеспечения VEGADIS 371.
