Монтаж
* DG-
сверленое отверстие
у прибора
2 Монтаж
2.1 Указания по монтажу
Вы можете индикаторный прибор VEGADIS
371Ex тремя винтами монтировать прямо на
стене, насадить на несущую шину ДИН EН 50 022
или, опущенный, встроить в распределительный
щит. VEGADIS 371Ex должен быть всегда смонти-
рован за пределами взрывоопасной области.
До того, как Вы монтируете VEGADIS 371 Вы
должны установить желаемый сенсорный сигнал
(I
a
, I
p
, U). Необходимый для этого движковый
выключатель находится на задней стороне
VEGADIS 371 под кожухом и после монтажа
прибора более недоступен.
Смотря по применению и измерительному
преобразователю Вы можете выбирать между
активным измерением тока (I
a
), пассивным
измерением тока (I
p
) или измерением напряже-
ния (U). Заводскую установку „Ia“ смотрите также
„4.2 Управление“. Положение выключателя изме-
няет также условия применения для взрывоза-
щитных приборов (VEGADIS 371Ex). Обратите
внимание на Свидетельство о проверке строите-
льного образца или Свидетельство о конформ-
ности VEGADIS 371Ex.

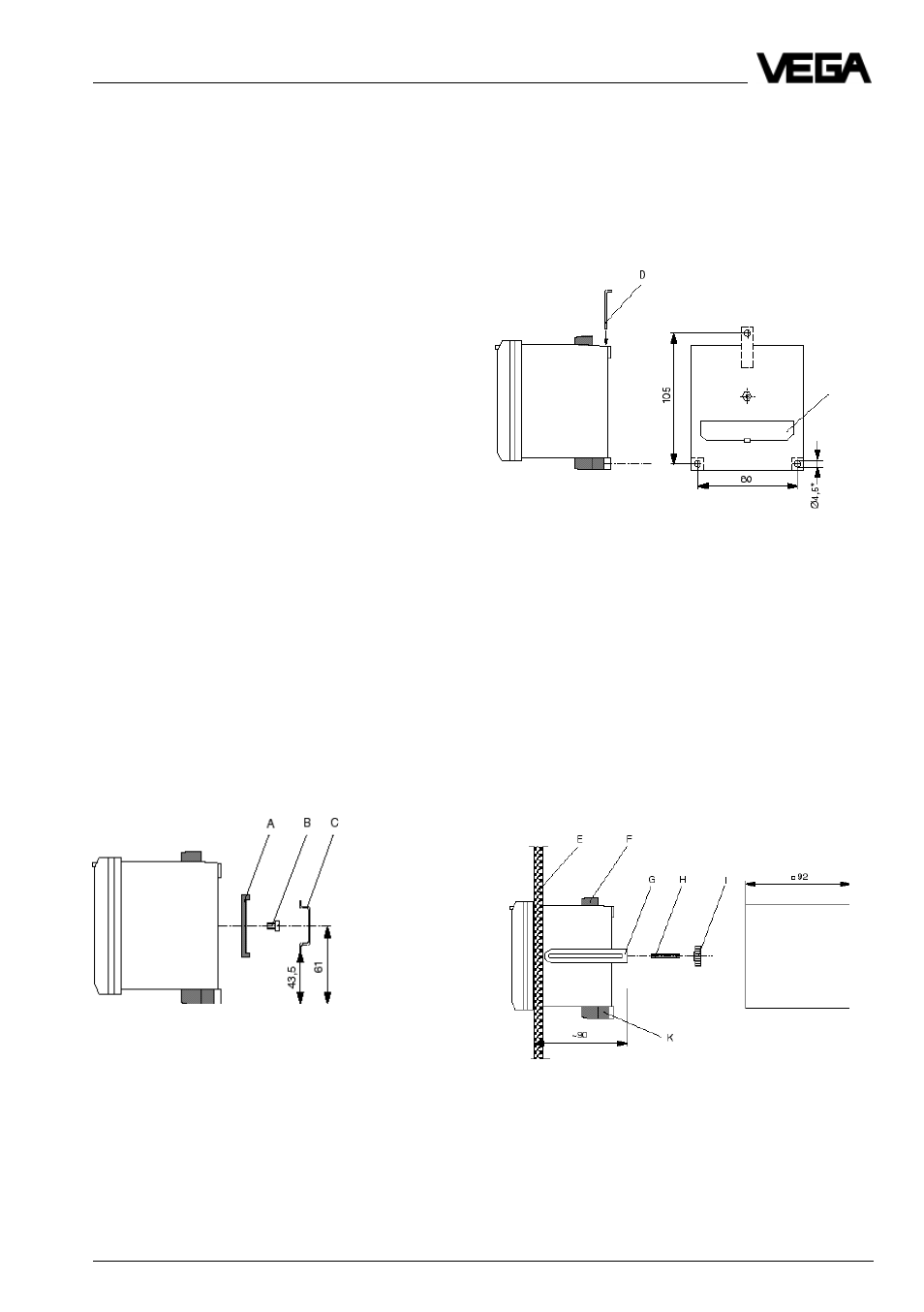

Монтаж несущей шины
• Прочно насадите переходную панель (A) на
обратной стороне VEGADIS 371 (пружиной
переходной панели вниз) и плату прочно
завинтите винтом B (M4 x 6).
• VEGADIS 371 снизу насадите на несущую шину
(C) и нажмите прибор вверх, пока он не войдет
в зацепление.
Монтаж на стене
• Металлическую ось (D) сверху вставьте в
вырезку корпуса.
• Прибор закрепите прямо к стене тремя
винтами (
ø
макс. 4 мм).
Монтаж в распределительном щите
• Втяните обе вставные планки с зажимами (F) и
вставную планку (K) вверх.
• Установочный (стопорный) винт (H) ввинтите в
заднюю сторону VEGADIS 371 и прочно
затяните его отверткой.
• VEGADIS 371 спереди вставьте в распредели-
тельный щит (E).
• Зажимную скобу (G) снизу вдвиньте на устано-
вочный винт (H) и с помощью гайки с накаткой
(I) завинтите в распределительный щит (E).
Вырезка
распределительного
щита
Кожух
