Пуск в эксплуатацию – Инструкция по эксплуатации VEGA VEGADIS 371 Ex
Страница 12
12
VEGADIS 371 Ex
• Поворотный выключатель (7) установите на
позицию 2 (реле разъединено/выключено).
Клавишами (3 и 4) Вы можете изменить значе-
ние индикации. Для представленного примера
установите значение индикации (8) на значе-
ние 10,0 (10%). Тем самым внутреннее реле 1
выключается при превышении этого значения.
Соответствующая контрольная лампа реле (2)
светится при притянутом реле. Если распреде-
лительные/переключательные пункты располо-
жены близко друг от друга (< 0,1%), мигает
соответствующий относящийся СИД. Реле при-
нимает надежное положение. В режиме рабо-
ты Operate/Выполнить на дисплее подается
сигнализация повреждения.
• Если Вы хотите управлять следующим реле,
действуйте таким же образом, как для реле 1.
Позиции для установки соответствующих реле
Вы можете получить в ведомости поворотного
выключателя (7) в 4.1 Элементы индикации и
управления.
Указание
Если Вы хотите изменить вид/режим работы (т. е.
функцию включения реле), Вы должны поменять
значения включения и выключения (смотрите
рис. 4.2)
• Вид/режим работы А (защита от перехода за
допустимый или заданный предел)
Пункт включения < Пункт выключения
Чтобы, например, установить для реле 1 вид
работы А (защита от перехода за допустимый
или заданный предел), Вы должны при поло-
жении 1 (реле 1 включено) поворотному вы-
ключателю (7) задать самое низкое значение и
при положении 2 (реле 1 выключено) самое
высокое значение. Тем самым реле 1 выклю-
чается при достижении максимального уровня
(надежное обесточенное положение) и вклю-
чается при достижении минимального уровня.
• Вид/режим работы B (защита сухого хода)
Если Вы хотите для реле 1 установить вид
работы В (защита сухого хода), Вы должны при
положении 1 (реле 1 включено) поворотному
выключателю (7) задать наибольшее значение
и при положении 2 (реле выключено) наимень-
шее значение. Тем самым реле 1 включается
при достижении максимального уровня и
выключается при достижении минимального
уровня (надежное обесточенное положение).
Пуск в эксплуатацию
Время интегрирования (накопления)
• Если Вы хотите установить время интегриро-
вания (задержки реакции), поворотный
выключатель (7) установите на позицию 9.
• Клавишами (3 и 4) Вы можете изменять
значение индикации (от 0 до 250 секунд).
Корректировка смещения
Измерительный преобразователь давления на
заводе выполнен в определенном положении.
Если измерительный преобразователь встроен в
другом положении, его область измерения
смещается.
• Убедитесь, что измерительный преобразова-
тель безнапорный.
• Чтобы провести коррекцию смещения, пово-
ротный выключатель (7) установите на пози-
цию Е (корректировка смещения). На индика-
ции теперь появляется актуальный сенсорный
ток в мА или напряжение в В.
• Одновременно нажмите клавишу „плюс“ и
клавишу „минус“ (3 и 4). Тем самым область
измерения не изменяется, а полностью
передвигается.
• Поворотный выключатель (7) установите на
позицию 0 (OPERATE/ВЫПОЛНЯТЬ). Все
заданные значения переносятся в запоми-
нающее устройство EEPROM/электрически
стираемое программируемое ПЗУ, ЭСППЗУ и
запоминаются. Там они остаются сохраненны-
ми также при возможном прерывании напря-
жения.

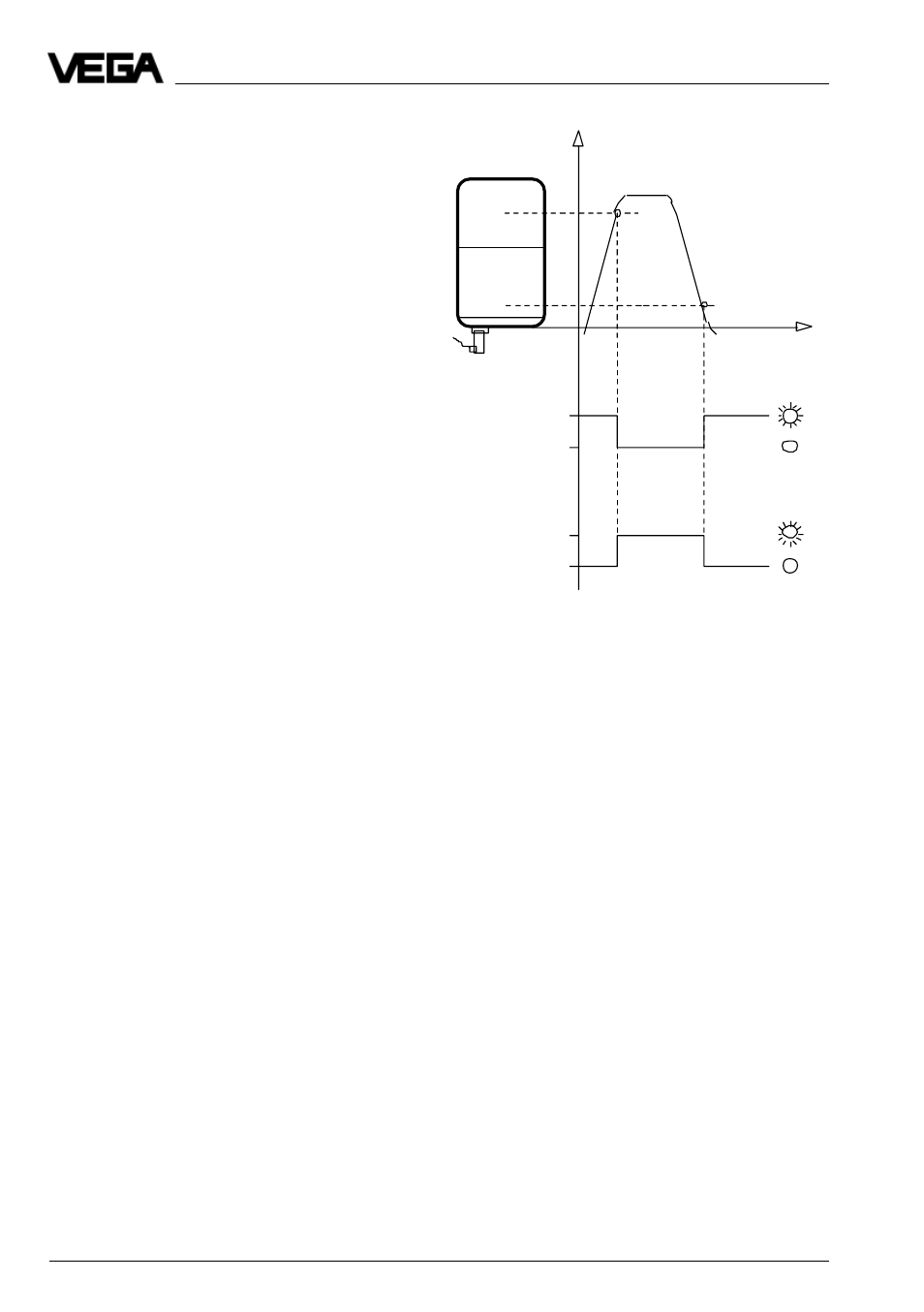

Высота/уровень наполнения
выкл (вкл)
вкл/выкл
СИД
Реле вкл.
Реле вкл.
Реле выкл.
Род работы A
Род работы B
t
Вид работы A (B)
Реле выкл.
Рис. 4.2
