Инструкция по эксплуатации VEGA VEGADIS 371 Ex
Страница 7
VEGADIS 371 Ex
7
+ -
+
-
+
-
3.2 Присоединение измерительного
преобразователя взрывоопасной
области
Указание:
При применении VEGADIS 371 невозможно
присоединение буферной батареи ia типа 145.
Для ввода в действие измерительных
преобразователей используйте VEGADIS 371 Ex.

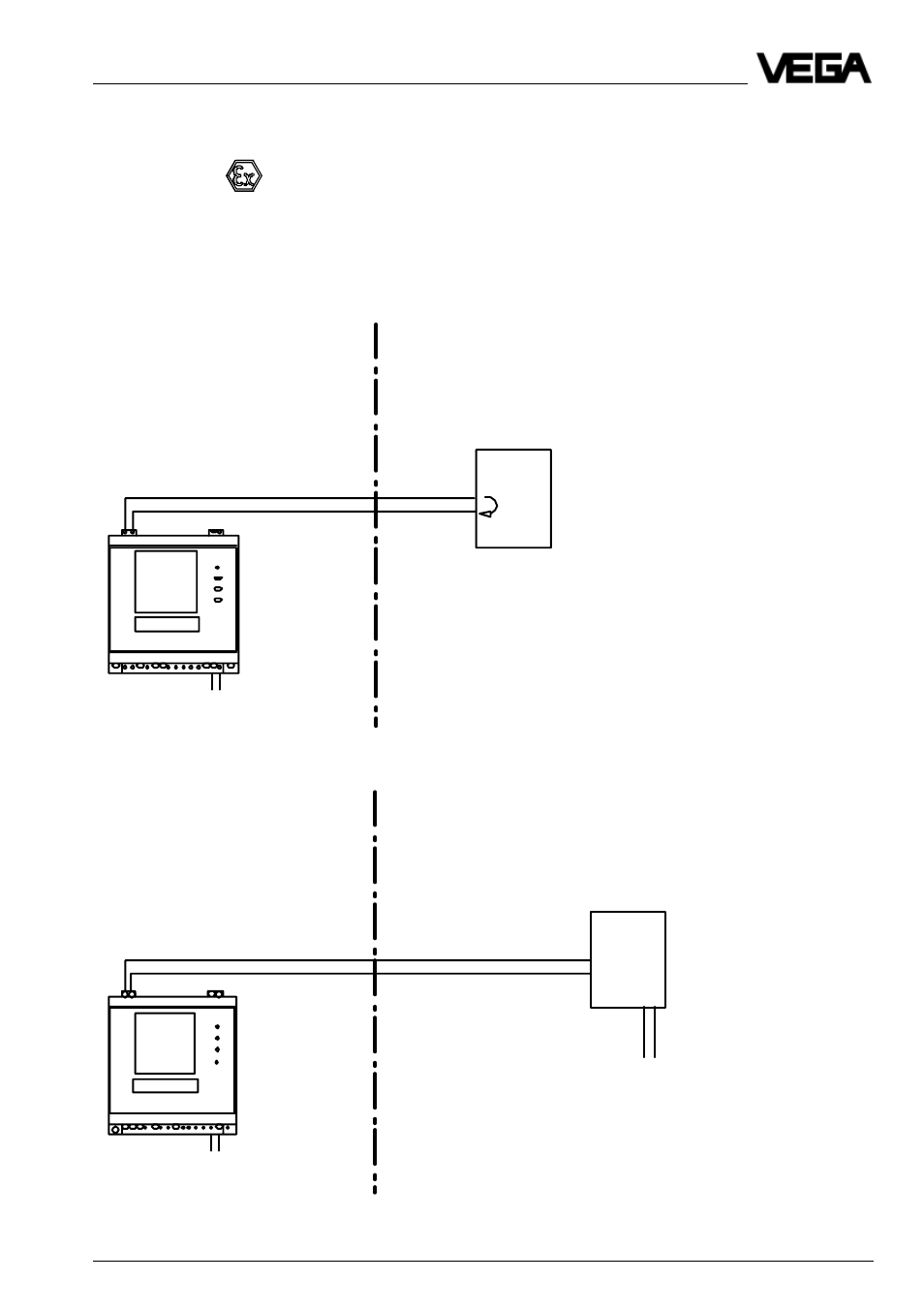

Электрическое присоединение
Искробезопасный,
пассивный
измерительный
преобразователь, напр.
измерительный
преобразователь
давления
Взрывоопасная
область
Взрывоопасная
область
Активная искробезопасная цепь
сигнализации 4 ... 20 мА
VEGAPULS 81 E Ex
1) Активный или пассивный режим работы выбираем с
помощью движкового выключателя. Смотрите
„4.1 Элементы индикации и управления“
Подача
напряжения
Подача
напряжения
Подача
напряжения
4 ... 20 мА
Выход
4 ... 20 мА
Цепь сигнализации и снабжения
(измерительный преобразователь
снабжается, 4 ... 20 мА)
Пассивный режим работы (I
p
)
1)
Активный режим работы (I
a
)
1)
