VEGADIS 371 Ex
+
-
+
-
+
-
Электрическое присоединение
3Электрическое присоединение
3.1 Присоединение измерительного
преобразователя
Указание
До работ по присоединению выключите подвод
(подачу) напряжения.

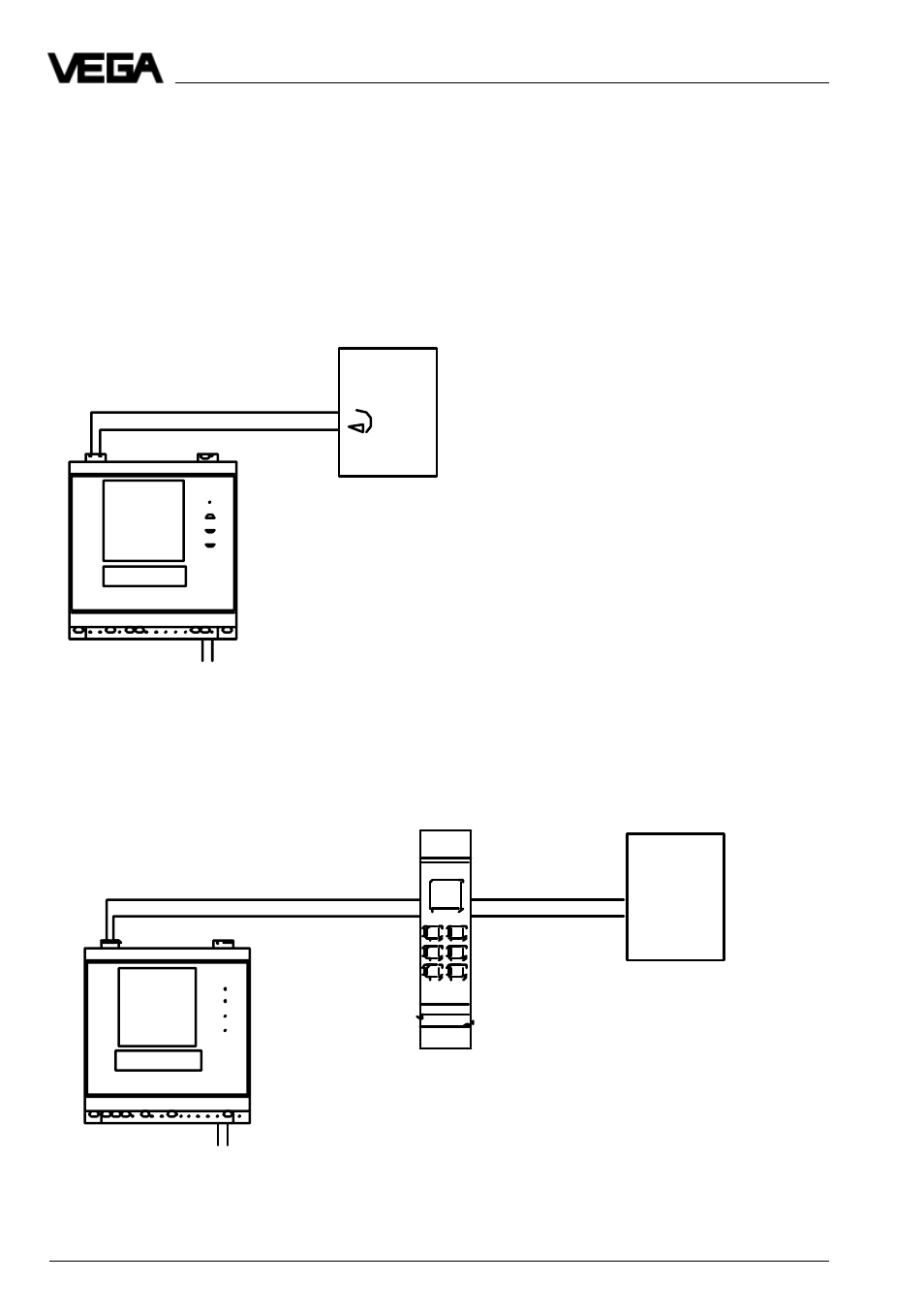

Активный режим работы (I
a
)
1)
Пассивный режим работы (I
p
)
1)
1) Активный или пассивный режим работы выбираем с
помощью движкового выключателя. Смотрите
„4.1 Элементы индикации и управления“
Измерительный
преобразователь
Подача
напряжения
Подача напряжения
4 ... 20 мА
Выход
4 ... 20 мА
Измерительный
преобразователь
Прибор оценки
VEGAMET
