Аккумуляторные батареи выделяют
взрывоопасные газы. Не курите,
не разводите открытый огонь и не
допускайте искрообразования возле
аккумуляторной батареи. Чтобы
избежать искрообразования возле
батареи, присоединять провода для
зарядки следует вначале к батарее,
а затем - к подвесному мотору,
отсоединять провода нужно вначале
от подвесного мотора, а затем -
от батареи.
ВНИМАНИЕ
• Неправильное подключение
проводов аккумуляторной батареи
выведет из строя систему зарядку
и/или аккумуляторную батарею
• Разъ¸м должен быть чистым и
сухим и закрыт поставляемой в
комплекте резиновой крышкой,
когда не используется.
Разъ¸м постоянного напряжения
предназначен только для зарядки
аккумуляторной батареи. Требующие
электропитания вспомогательные
принадлежности должны
присоединяться к аккумуляторной
батарее, как показано на рисунке.
ВНИМАНИЕ
Разъ¸м постоянного напряжения
рассчитан на напряжение 12 В
и ток 3 А. Цепь зарядки защищена
предохранителем на 5 А, который
расположен под кожухом двигателя.
Штекер для разъ¸ма постоянного
напряжения поставляется вместе
с подвесным мотором, подсоедините
к штекеру провода для зарядки
аккумулятора (см. схему
электрооборудования на СТР. 83).
Обращайте внимание на то,
что положительный (красный) провод
аккумуляторной батареи должен
присоединяться к положительному
контакту разъ¸ма.
УСТАНОВКА ПОДВЕСНОГО МОТОРА
26

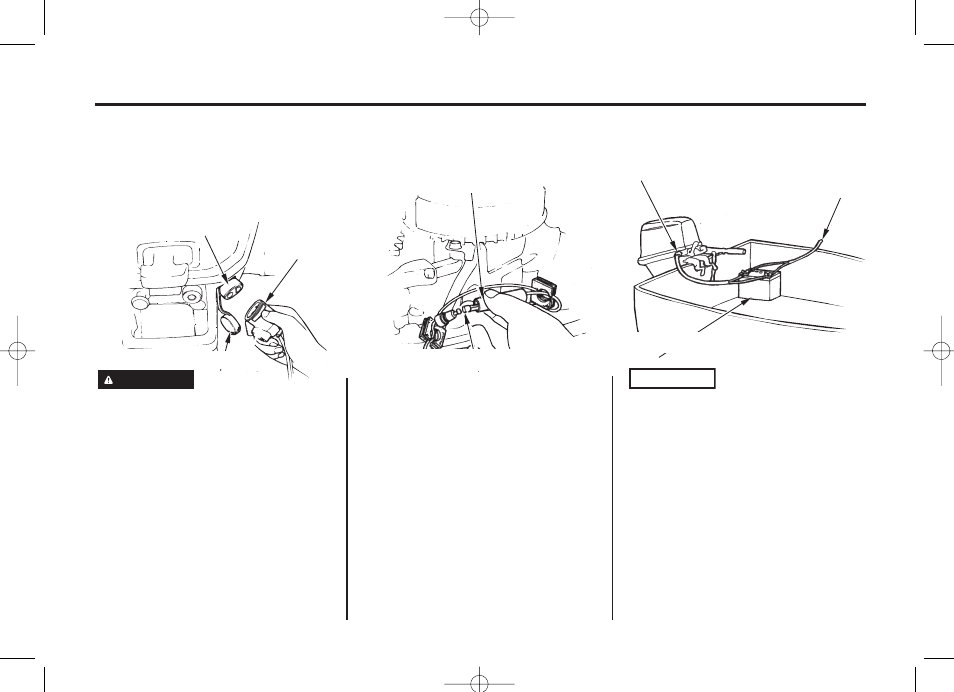

РЕЗИНОВАЯ КРЫШКА
ШТЕКЕР
РАЗЪЕМ ПОСТОЯННОГО ТОКА
ДЛЯ ЗАРЯДКИ АККУМУЛЯТОРНОИ
БАТАРЕИ
ПАТРОН ПРЕДОХРАНИТЕЛЯ
ПРЕДОХРАНИТЕЛЬ (5А)
АККУМУЛЯТОРНАЯ БАТАРЕЯ
РАЗЪЕМ ПОСТОЯННОГО
ТОКА ДЛЯ ЗАРЯДКИ
АККУМУЛЯТОРНОИ
БАТАРЕИ РАЗЪЕМ ПОСТОЯННОГО
ТОКА ДЛЯ ПИТАНИЯ
ВСПОМОГАТЕЛЬНЫХ
ПРИНАДЛЕЖНОСТЕИ
Разъ¸м для зарядки аккумуляторной батареи (для всех модификаций
кроме SB, LB, SGB, LGB, SEB è LEB является дополнительным
оборудованием и не входит в базовый комплект при продаже)
