Органы управления – Инструкция по эксплуатации HONDA BF5A
Страница 20
F
T
FRICTION

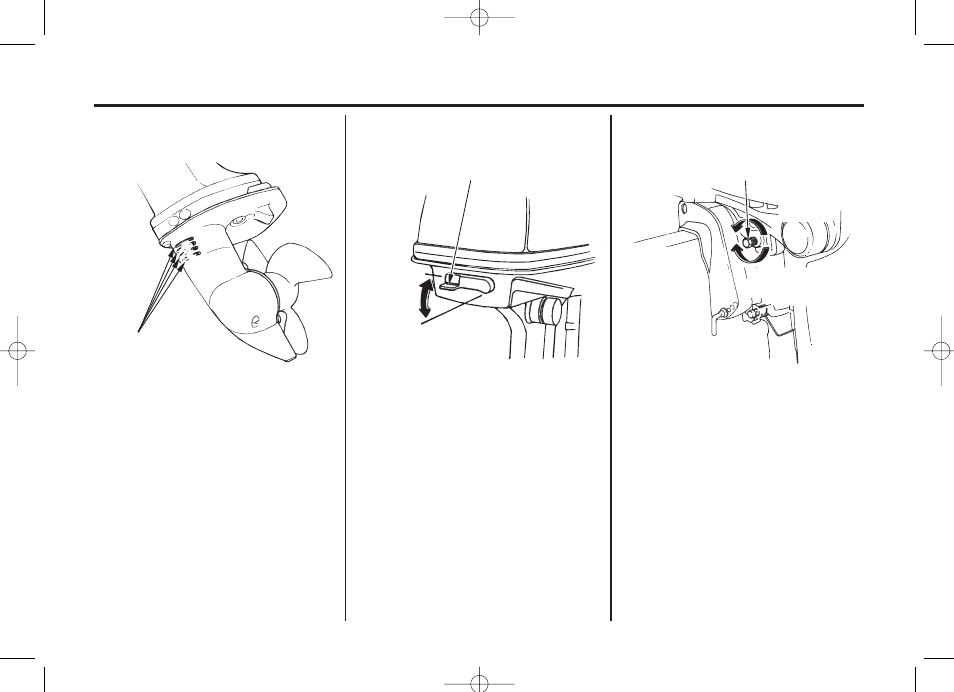

Входное отверстие системы
водяного охлаждения
Через входное отверстие вода
поступает в систему охлаждения
двигателя.
Болт фрикционного демпфера
румпеля
Болт фрикционного демпфера румпеля
позволяет регулировать сопротивление
перемещению румпеля.
Поверните болт по часовой стрелке при
движении с постоянной скоростью или
при перевозке подвесного мотора на
прицепе, чтобы мотор не сваливался
на сторону.
Для уменьшения сопротивления на
румпеле болт следует повернуть
против часовой стрелки.
Рычаг замка верхнего кожуха
двигателя
Для того чтобы снять капот двигателя
или закрепить его после установки,
соответственно, поднимите рычаг
фиксатора и отведите запорную скобу
или установите скобу и опустите рычаг
фиксатора.
ОРГАНЫ УПРАВЛЕНИЯ
20
ВХОДНОЕ ОТВЕРСТИЕ
СИСТЕМЫ ВОДЯНОГО
ОХЛАЖДЕНИЯ
ОТКРЫТО
ЗАКРЫТО
РЫЧАГ ЗАМКА КОЖУХА ДВИГАТЕЛЯ
УВЕЛИЧИТЬ
СОПРОТИВЛЕНИЕ
УМЕНЬШИТЬ
ТРЕНИЕ
БОЛТ ФРИКЦИОННОГО
ДЕМПФЕРА РУМПЕЛЯ
