Органы управления – Инструкция по эксплуатации HONDA BF5A
Страница 21
O
O
P
P
E
E
N
N

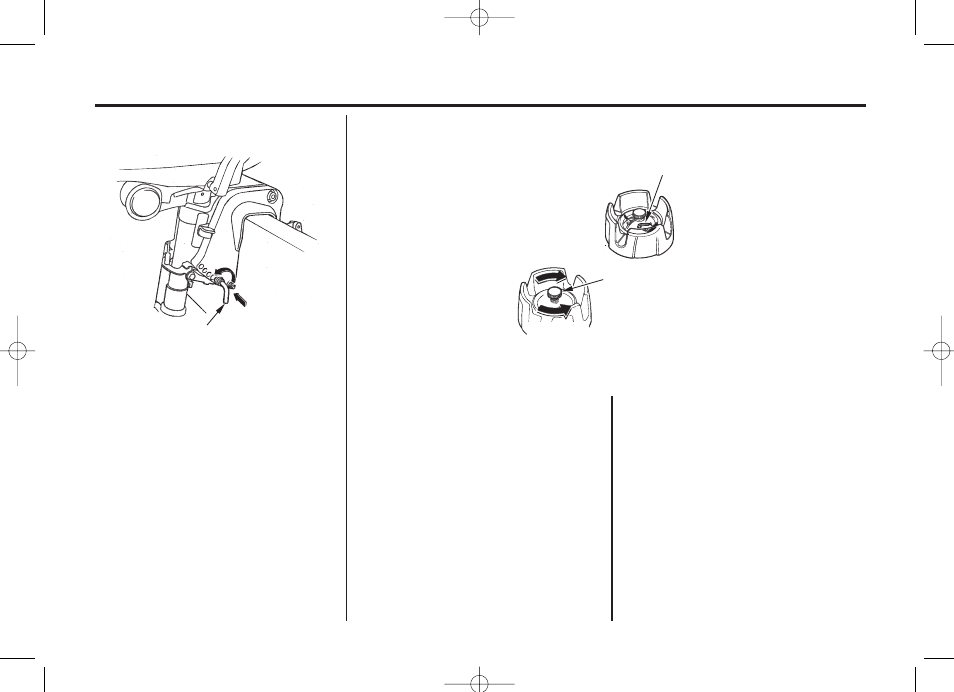

Палец механизма регулировки
наклона мотора
Переставляя палец, установите мотор
под требуемым углом наклона.
Предусмотрено пять различных углов
наклона мотора, которые
обеспечиваются пятью положениями
пальца (см. стр. 25).
Указатель уровня топлива показывает
его количество в баке.
Клапан вентиляции топливного бака/
Указатель уровня топлива
Клапан вентиляции топливного бака
может изолировать полость топливного
бака от атмосферы.
Перед заправкой топливного бака
откройте вентиляционный клапан,
повернув его против часовой стрелки,
и снимите крышку заливной горловины.
Перед запуском двигателя отверните
клапан на 2 - 3 оборота..
Перед транспортировкой двигателя
или перед постановкой его на хранение
закройте вентиляционный клапан,
повернув его по часовой стрелке.
21
ОРГАНЫ УПРАВЛЕНИЯ
ПАЛЕЦ МЕХАНИЗМА
РЕГУЛИРОВКИ НАКЛОНА
МОТОРА
ВЕНТИЛЯЦИОННЫЙ КЛАПАН
УКАЗАТЕЛЬ УРОВНЯ ТОПЛИВА
ОТКРЫТЬ
ЗАКРЫТО
