Пере
д
э
ксп
л
уата
-
цие
й
9
RQ
TX02
47
Руководство
по
быс
т
рому
ста
р
ту

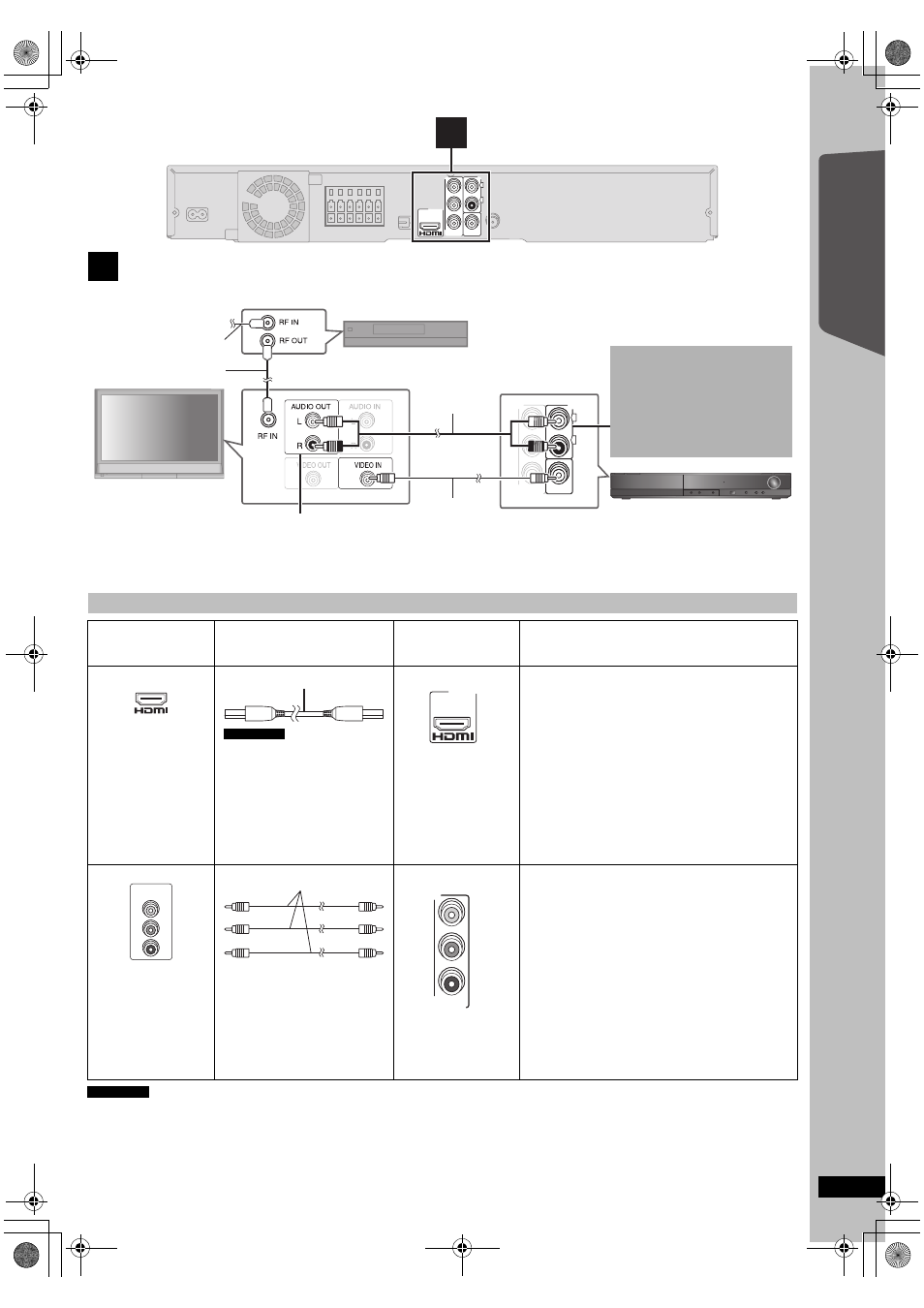

Пример установки
≥ Не подключайте видео через видеомагнитофон.
Из-за установленной защиты от копирования картинка может неправильно отображаться.
≥ Требуется только одно подключение видео. В зависимости от используемого телевизора выберите наиболее подходящее
видеоподключение.
(Продолжение на следующей странице)
3
Подключение аудио- и видеоустройств
Другие видеоподключения
ТВ-разъем
Требуется кабель
(в комплект поставки не
входит)
Разъемы
основного блока
Функции
≥ Запрещается использовать
кабели, несовместимые с
HDMI.
≥ Рекомендуется использовать
HDMI-кабели корпорации
Panasonic. Артикульные
номера для заказа:
RP-CDHG15 (1,5 м),
RP-CDHG30 (3,0 м),
RP-CDHG50 (5.0 м), и т.д.
[\\\\\\\\\\\HDMI\\\\\\\\\\\]
Данное подключение обеспечивает наилучшее
качество картинки.
≥ Установите “ВИДЕО ПРИОРИТЕТ” на “ВКЛ.”
(B 28, Меню HDMI).
≥ Установите “ВИДЕО ФОРМАТ” в меню 5 (HDMI)
(B 21).
VIERA Link “HDAVI Control”
Если Ваш телевизор Panasonic поддерживает
функцию VIERA Link, телевизором и домашним
кинотеатром можно управлять синхронно (B 22,
Использование VIERA Link “HDAVI Control
TM
”).
≥ Выполните дополнительное аудиоподключение
(
B выше) в случаях использования функции
VIERA Link “HDAVI Control”.
Телевизоры с
входными разъемами
576/50i·50p, 480/
60i·60p совместимы с
построчным видео.
Если у вас телевизор
другой марки,
проконсультируйтесь
с производителем.
≥ Выполняйте
подключение к
клеммам того же
самого цвета.
Данное подключение обеспечивает более чистое
изображение, чем разъем VIDEO OUT.
Для воспроизведения построчного видео
≥ Подключите к построчному выходу совместимого
телевизора.
– Установите “ВИДЕО ВЫХ (I/P)” для Меню
ВИДЕО на “ПРОГРЕССИВНЫЙ” и затем
выполните инструкции, указанные в экранном
меню (B 28).
OPTICAL
OPTICAL
IN
IN
3
Y
P
B
P
R
L
R
AV OUT
COMPONENT
VIDEO OUT
VIDEO OUT
AUX
Основной блок
Y
P
B
P
R
COMPONENT
VIDEO OUT
VIDEO OUT
AUX
L
R
При подключении к разъему AUX
через эту систему домашнего
кинотеатра можно воспроизводить
звук из вашего телевизора,
телеприставки кабельных или
спутниковых каналов,
видеомагнитофона.
Выберите “AUX” в качестве
источника (B 13).
Настройки, необходимые для вывода звука из
ВЫХОД АУДИО на домашний кинотеатр,
описаны в инструкции по эксплуатации
телевизора, телевизионной приставки
кабельных или спутниковых каналов.
Видеокабель
(входит в
комплект
поставки)
Аудиокабель
(в комплект
поставки
не входит)
Основной блок
Декодер каналов кабельного телевидения или
видеомагнитофон
(в комплект поставки не входит)
Телевизор
(в комплект поставки не
входит)
К кабельному
телевидению или
телевизионной антенне
ВЧ-кабель (в комплект
поставки не входит)
AV IN
Кабель HDMI
AV OUT
COMPONENT
VIDEO IN
P
R
P
B
Y
Видеокабели
Y
P
B
P
R
COMPONENT
VIDEO OUT
[COMPONENT\VIDEO]
Примечание
Примечание
