Инструкция по эксплуатации Panasonic SC-PT170
Страница 6
Пере
д
э
ксп
л
уата
-
цие
й
6
RQ
TX02
47
Руководство
по
быс
т
рому
ста
р
ту
Подготовка
≥ Для предотвращения повреждений или оцарапывания выполняйте сборку на покрытой мягкой тканью поверхности.
≥ Для сборки используйте крестовую отвертку (в комплект поставки не входит).
≥ Для крепления колонок к стенам или колоннам вам потребуются
соответствующие винты с кольцом на конце.
≥ Проконсультируйтесь у квалифицированного специалиста
относительно того, как выполнять крепление на бетонной стене или
поверхности, не имеющей достаточно прочной опоры. Неправильное
крепление может привести к повреждению стены или колонок.
Осторожно
Не становитесь на основание. Следите за детьми, когда они
находятся вблизи колонок.
шаг 1

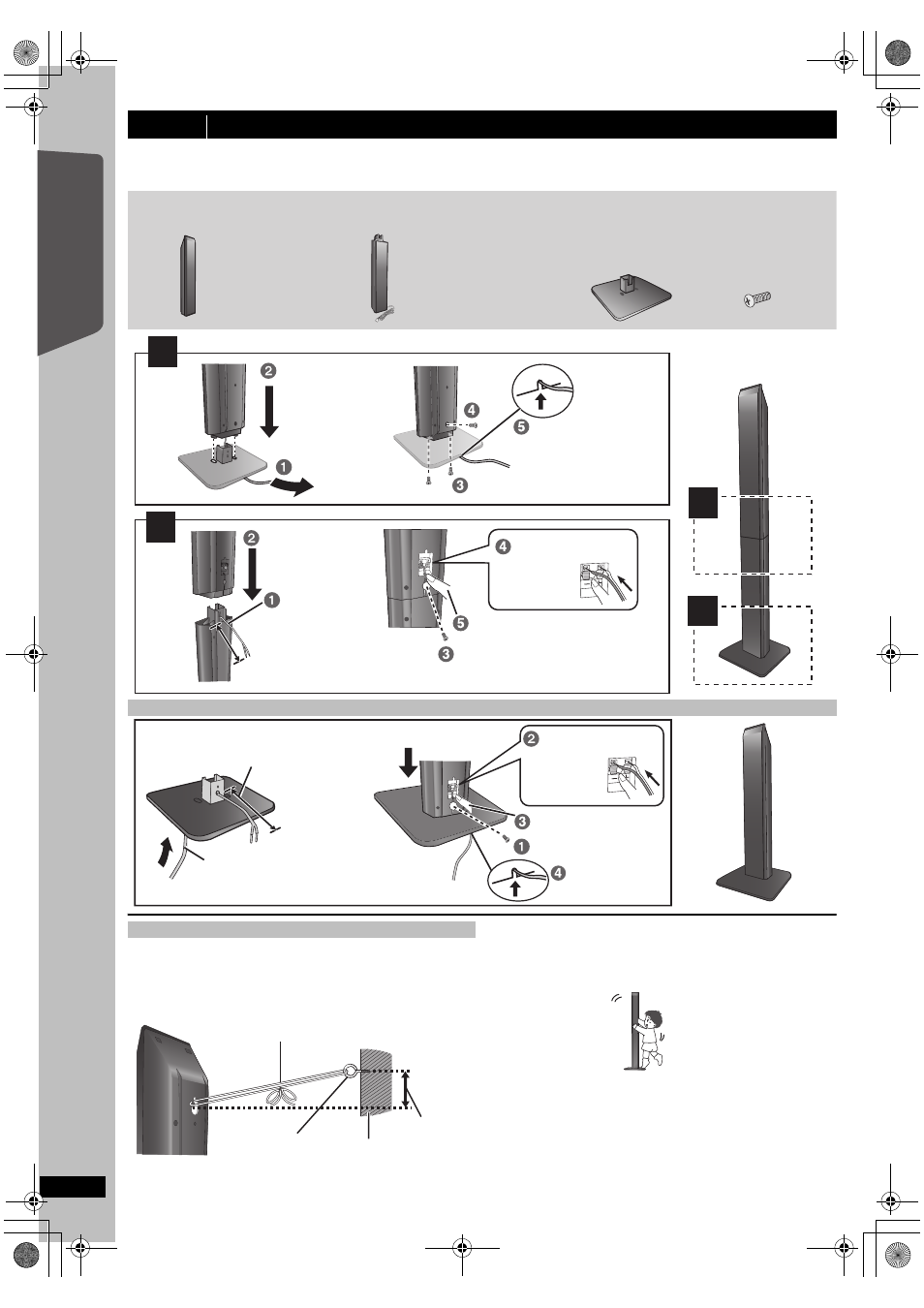

Сборка передних колонок [PT175]
Вариант сборки колонок
Перед началом сборки, установки и подсоединения проверьте наличие всех указанных деталей.
≥ Опасность проглатывания. Храните винты в недоступном для детей месте.
≥ Порядок монтажа на стене приведен на стр. 26.
2 Фронтальные колонки
2 Стойки (с кабелем)
2 Основания
8 Винтов
2
1
2
1
Вставьте в паз.
Хорошо затяните.
Вставьте провод до
конца.
i: Белый
j: Синий
Нажмите и вставьте в паз.
Расположите
кабель между
выступами.
Хорошо затяните.
Подайте
вперед!
Расстояние должно быть около 90 мм.
Вставьте провод до
конца.
i: Белый
j: Синий
Нажмите и вставьте в паз.
Хорошо затяните.
Подайте
вперед!
Протяните кабель для подключения
акустических колонок через
основание.
Закрепите колонку.
Расстояние должно быть
около 100 мм.
Вы можете отсоединить кабель от
стойки и использовать его. Указания по
повторному присоединению кабеля см. на стр. 26.
Вставьте в паз.
Чтобы не допустить падения акустических колонок
Бечевка (в комплект поставки не входит)
Протяните от стены к колонке и хорошо завяжите.
Винт с кольцом на
конце
(в комплект поставки
не входит)
Задняя сторона
колонки
Примерно
150 мм
Стена
НЕПРАВИЛЬНО
