Підготовка
≥ Для запобiгання пошкодженням або дряпанню виконуйте збiрку на покритiй м’якою тканиною поверхнi.
≥ Використовуйте для монтажу викрутку Philips (не входить у комплект).
≥ Придбайте відповідні гвинти з вушками для кріплення їх у стінах
або колонах.
≥ Зверніться за інформацією до кваліфікованого будівельника
стосовно кріплення колонок до бетонної стіни або нестійкої
поверхні. Неналежне прикріплення колонок може призвести до
пошкодження стіни або колонок.
Увага
Не ставайте на підставку. Не допускайте до колонок дітей.

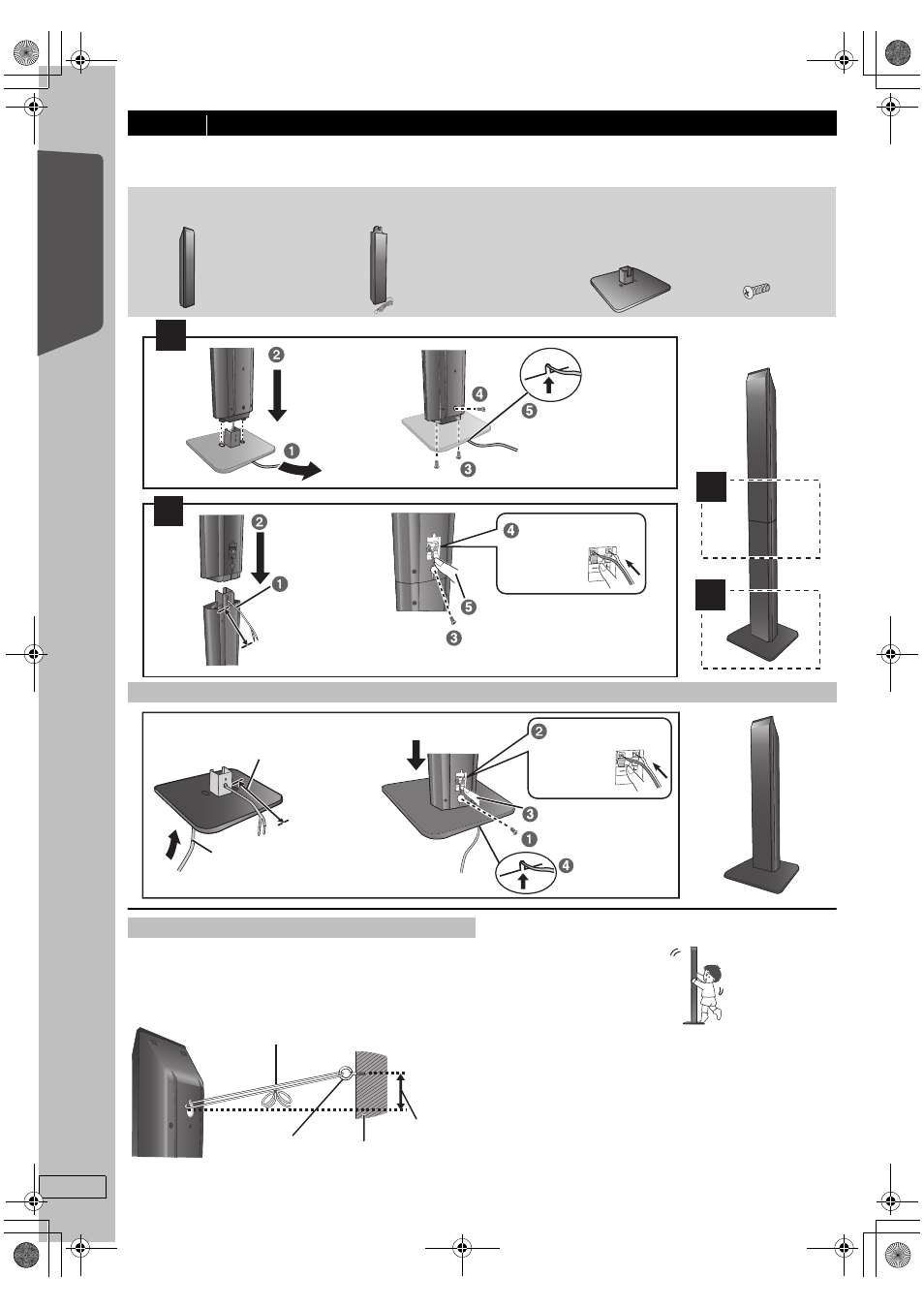

крок 1 Збiрка переднiх колонок [PT175]
Опції складання колонок
Перед початком монтажу, настройки та підключення упевніться, чи наявні у комплекті усі зазначені компоненти.
≥ Небезпека проковтування. Зберігайте гвинти в недоступному для дітей місці.
≥ Щоб розмістити колонки на стіні, див. стор. 26.
2 Фронтальні колонки 2 Стійки (з кабелями) 2 Підставки 8 Гвинти
2
1
2
1
Міцно затягніть.
Помістіть у паз.
Розмістіть кабель
між краями.
Міцно затягніть.
Втисніть у паз.
Вставте кабель
повністю.
i: Білий
j: Синій
Натисніть!
Відстань має бути близько 90 мм.
Відстань має бути
близько 100 мм.
Ви можете від’єднати кабель від
стійки і використовувати його. Для
повторного підключення кабелю див. стор. 26.
Міцно затягніть.
Втисніть у паз.
Протягніть кабель для підключення
акустичних колонок через основу.
Прикріпіть колонку.
Натисніть!
Вставте кабель
повністю.
i: Білий
j: Синій
Помістіть у паз.
Захист колонок від падіння
Шнурок (не входить у комплект)
Протягніть від стіни до колонки та міцно прив’яжіть.
Задня панель
колонки
Стіна
Прибл.
150 мм
Кріпильна петля
(не входить у
комплект)
НЕ РЕКОМЕНДУЄТЬСЯ
