Підг
от
ов
ка
до
ек
сп
л
уа
т
а
ц
ії
8
RQ
TX02
47
Ма
йстер
швидкого
початку
Перед підключенням вимкніть всю апаратуру і ознайомтеся з відповідною інструкцією з експлуатації.
Шнур живлення має підключатися пiсля закiнчення всіх інших підключень.
Приклад розмiщення
При установці і підключенні колонки звертайте увагу на її тип і колір сполучного штекера.
Під’єднайте штекери до термiналів того ж кольору.
Для зручності при виконанні підключень рекомендується використовувати ідентифікаційні кабельні маркери (наклейки).

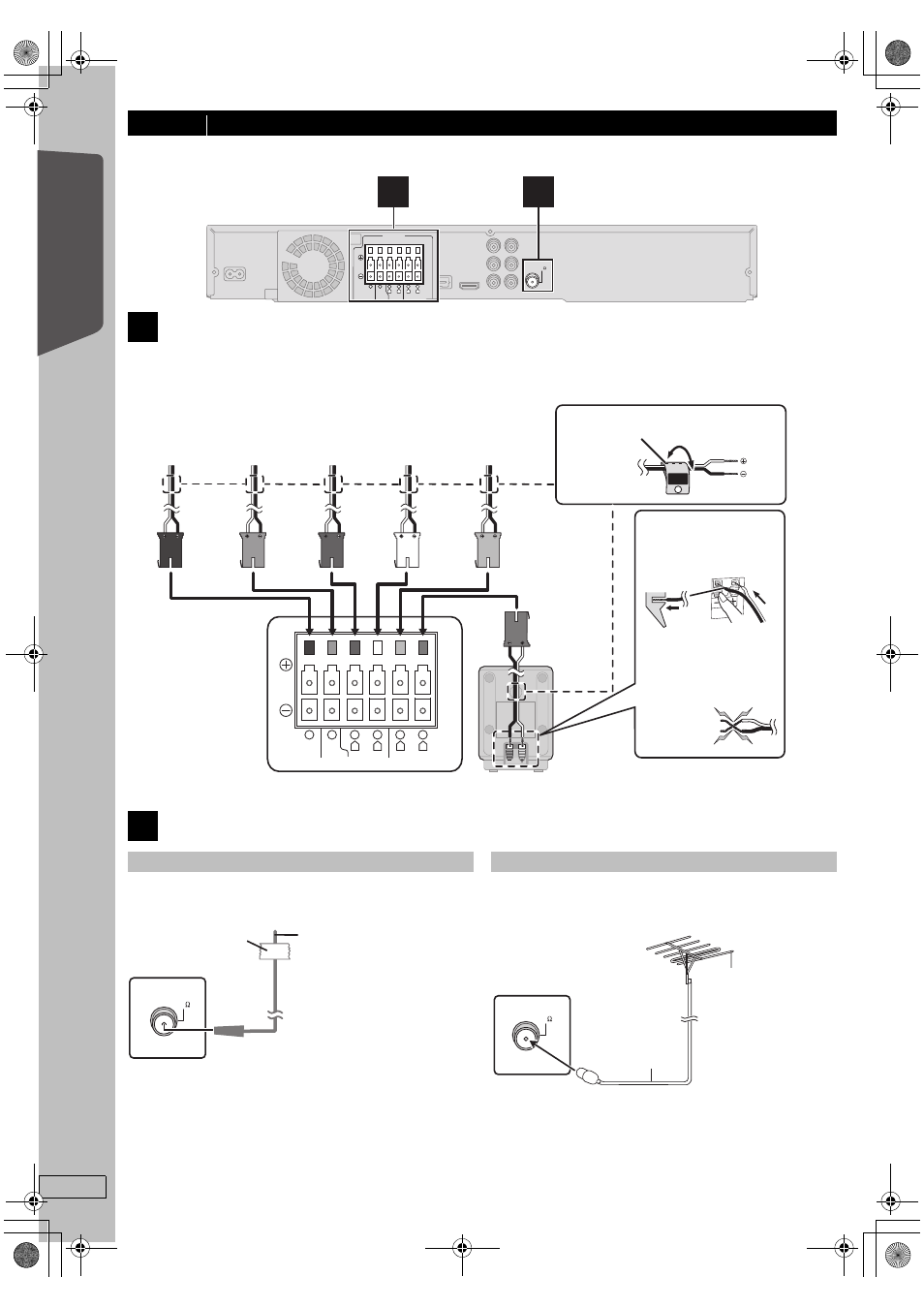

крок 3
Пiдключення
1
Пiдключення колонок
VIDEO OUT
AV OUT
AV OUT
OPTICAL
OPTICAL
IN
IN
L
R
Y
P
B
P
R
COMPONENT
COMPONENT
VIDEO OUT
VIDEO OUT
CENTER
SUBWOOFER
FRONT
6
5
2
1
4
3
L
R
L
R
SURROUND
SPEAKERS
FM ANT
(75 )
1
2
Основний апарат
CENTER
SUBWOOFER
FRONT
6
5
2
1
4
3
L
R
L
R
SURROUND
Lch
SURROUND
3
≥ Не закоротіть дроти
колонки і не
переплутайте їх
полярність, оскільки це
може призвести до
пошкодження колонок.
Натисніть!
РЕКОМЕНД-
УЄТЬСЯ
Вставте дроти повністю,
не переходячи на
ділянки без ізоляції.
i: Білий
j: Синій
напр., Колонки об’ємного звучання (Л)
Наклейка для кабелю колонки (входить
у комплект)
Основний
апарат
Фіолетовий
SUBWOOFER
Зелений
CENTER
Червоний
FRONT
(R)
Білий
FRONT
(L)
Сірий
SURROUND
(R)
Синій
SURROUND
(L)
напр., [PT170]
2
Підключення антени для радіо
Використання кімнатної антени
FM ANT
(75 )
Клейка стрічка
Кімнатна антена FМ
(входить у комплект)
Зафіксуйте даний кінець антени
у місці з найкращим прийманням
сигналу.
Основний апарат
Використання зовнiшньої антени
FM ANT
(75 )
Якщо прийом FM радіостанцій поганий, використовуйте
зовнішню антену.
≥ Від’єднайте антену, коли пристрій не використовується.
≥ Не використовуйте зовнiшню антену під час грози.
Зовнішня FM-антена
[Використання
TВ-антени (не входить
у комплект)]
Доручіть встановлення
даної антени
кваліфікованому
майстрові.
75 Ом коаксіальний
кабель
(не входить у комплект)
Основний апарат
