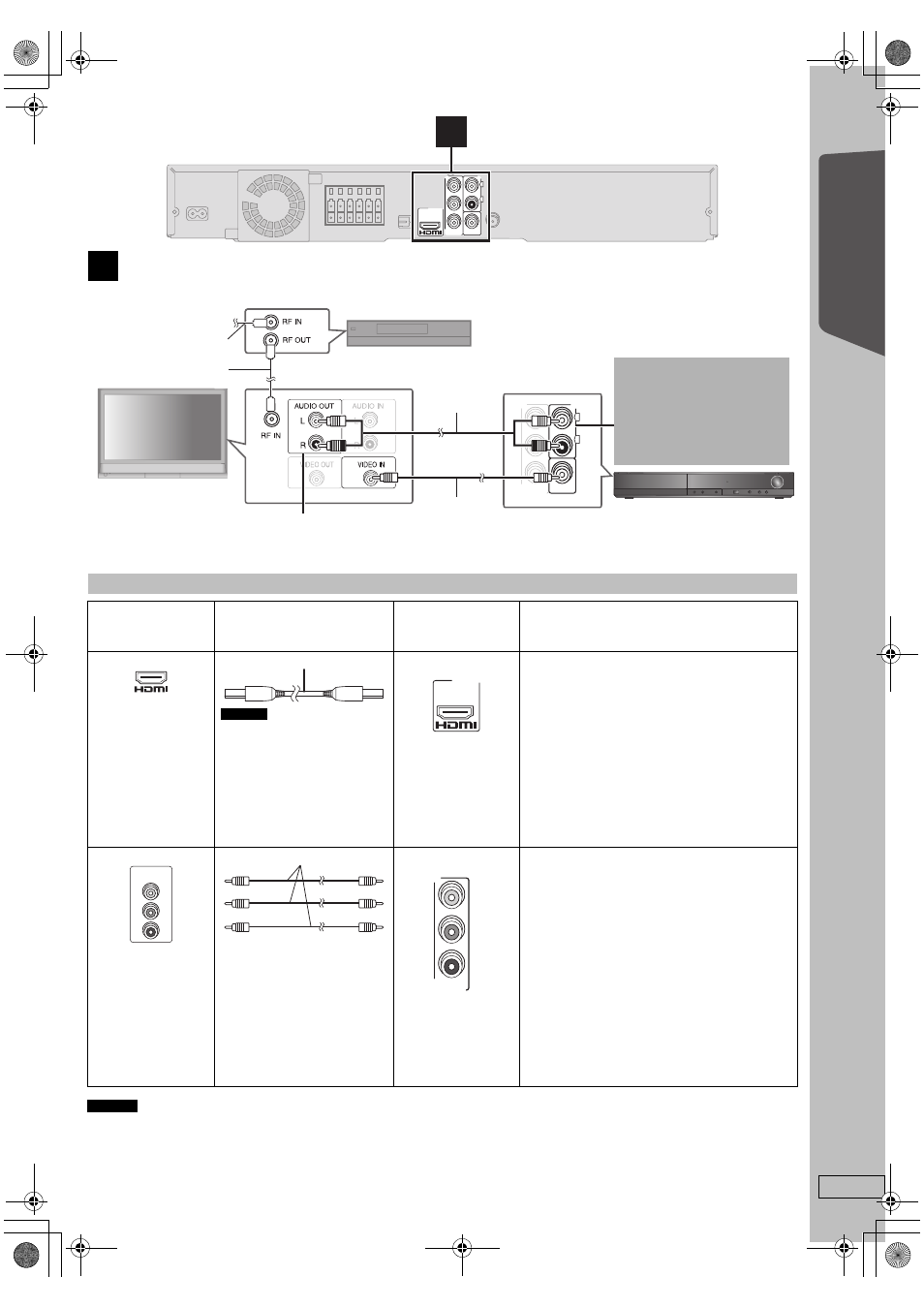

Приклад розташування
≥ Не підключайте відео через відеомагнітофон.
Із-за встановленого захисту від копіювання зображення можуть неправильно відображатися.
≥ Потрібне лише одне підключення відео. Залежно від використовуваного телевізора виберіть найбільш відповідне відеопідключення.
(Продовження на наступній сторінці)
3 Підключення аудіо- і відеопристроїв
Iншi вiдеопiдключення
Термiнал ТВ
Потрібний кабель
(не входить у комплект)
Термiнали
головного
пристрою
Характеристики
Кабель HDMI
≥ Забороняється
використовувати кабелі,
несумісні з HDMI.
≥ Рекомендується
використовувати HDMI-кабелі
вiд Panasonic. Артикульнi
номери для замовлень:
RP-CDHG15 (1,5 м),
RP-CDHG30 (3,0 м),
RP-CDHG50 (5,0 м), тощо.
[\\\\\\\\\\\HDMI\\\\\\\\\\\] Дане підключення забезпечує найкращу якість
картинки.
≥ Встановiть “VIDEO PRIORITY” на “ON” (B 28,
Меню HDMI).
≥ Встановiть “VIDEO FORMAT” на Меню 5 (HDMI)
(B 21).
VIERA Link “HDAVI Control”
Якщо Ваш телевізор Panasonic підтримує функцію
VIERA Link,телевізором і домашнім кінотеатром
можна управляти синхронно, використовуючи (B 22,
Використання VIERA Link “HDAVI Control TM ”).
≥ Виконайте додаткове аудіопідключення (B вище) у
випадках використання функції VIERA Link “HDAVI
Control”.
Телевізори Panasonic
з вхідними
терміналами
576/ 50i·50p, 480/
60i·60p сумісні з
прогресивною
розгорткою. Якщо у
вас інша марка
телевізора,
порадьтеся з
виробником.
Відеокабелі
≥ Підключайте до
роз’ємів однакового
кольору.
Дані роз’єми забезпечують кращу якість зображення,
ніж роз’єм VIDEO OUT.
Для перегляду відео з прогресивною розгорткою
≥ Підключіть телевізор, сумісний з прогресивним
виходом.
– Виставте “VIDEO OUT (I/P)” у Меню VIDEO на
“PROGRESSIVE” а тоді виконуйте вказівки на
екрані меню (B 28).
OPTICAL OPTICAL IN IN
3
Y
P B
P R
L
R
AV OUT
COMPONENT
VIDEO OUT
VIDEO OUT
AUX
Основний апарат
Y
P B
P R
COMPONENT
VIDEO OUT
VIDEO OUT
AUX
L
R
При підключенні до термiналу
AUX через цю систему
домашнього кінотеатру можна
відтворювати звук з вашого
телевізора, телеприставки
кабельних або супутникових
каналів, відеомагнітофона.
Виберіть “AUX” в якостi джерела
(B 13).
Настройки, необхідні для виведення звуку з AUDIO OUT на
домашній кінотеатр, описані в інструкції з експлуатації
телевізора, телевізійної приставки кабельних або
супутникових каналів.
Аудіокабель
(не входить у
комплект)
Скринька кабельного телебачення або
відеомагнітофон
(не входить у комплект)
До скриньки кабельного
телебачення або телеантени
Літцендрат
(не входить у комплект)
Телевізор
(не входить у комплект)
Відеокабель
(входить у комплект)
Основний апарат
AV IN
AV OUT
COMPONENT
VIDEO IN
P R
P B
Y
Y
P B
P R
COMPONENT
VIDEO OUT
[COMPONENT\VIDEO]
Приміткa
Приміткa
