NetTool™ Series II Inline Network Tester
Руководство пользователя
3-8

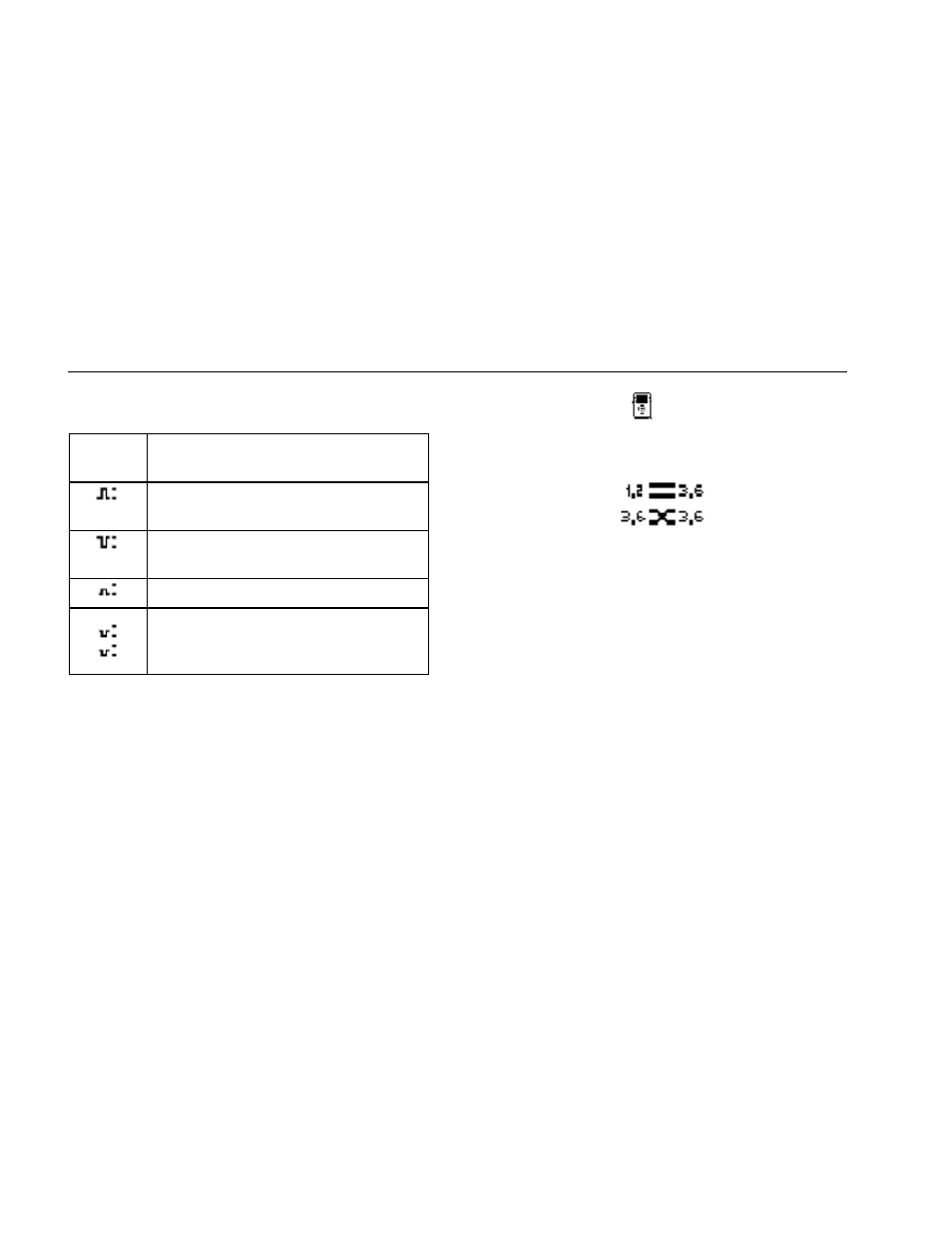

Таблица 3-3. Смысл обозначений линии передачи
данных и полярности уровней
Индика-
тор
Определение
Нормальный уровень, обычная
полярность
Нормальный уровень, обратная
полярность
Низкий уровень, обычная полярность
Низкий уровень, обратная полярность.
Уровень сигнала обозначается высотой
значка импульса.
Нажав значок NetTool
, можно получить
информацию о состоянии кабелей, подключенных к
тестеру. Например:
ahn235f.eps
Тестер определяет, является ли кабель прямым или
перевернутым. Если из-за переворота возникают
проблемы, он переключает кабель внутри себя,
позволяя решить проблему заменой кабеля.
Светодиодные индикаторы на каждой стороне тестера
показывают состояние и использование линий, а также
обнаружены ли тестером ошибки.
