NetTool™ Series II Inline Network Tester
Руководство пользователя
2-6
Линейное соединение
Линейное соединение предполагает, что тестер
одновременно подключен между двумя сетевыми
устройствами, такими, как ПК или устройство,
источником энергии которого служит PoE (питание
через Ethernet) и сетевой коммутатор. Используйте
этот тип соединения, чтобы проверить, правильно ли
устройство взаимодействует с сетью.
Используйте левое гнездо RJ-45 для подключения
тестера к сети, а правое гнездо RJ-45 для подключения
к ПК или к телефону, как показано на рисунке 2-5.
После подсоединения тестера включите его и
выполните автотест. Для получения дополнительной
информации см. “Выполнение автотеста” в главе 3.
eqj12f.eps

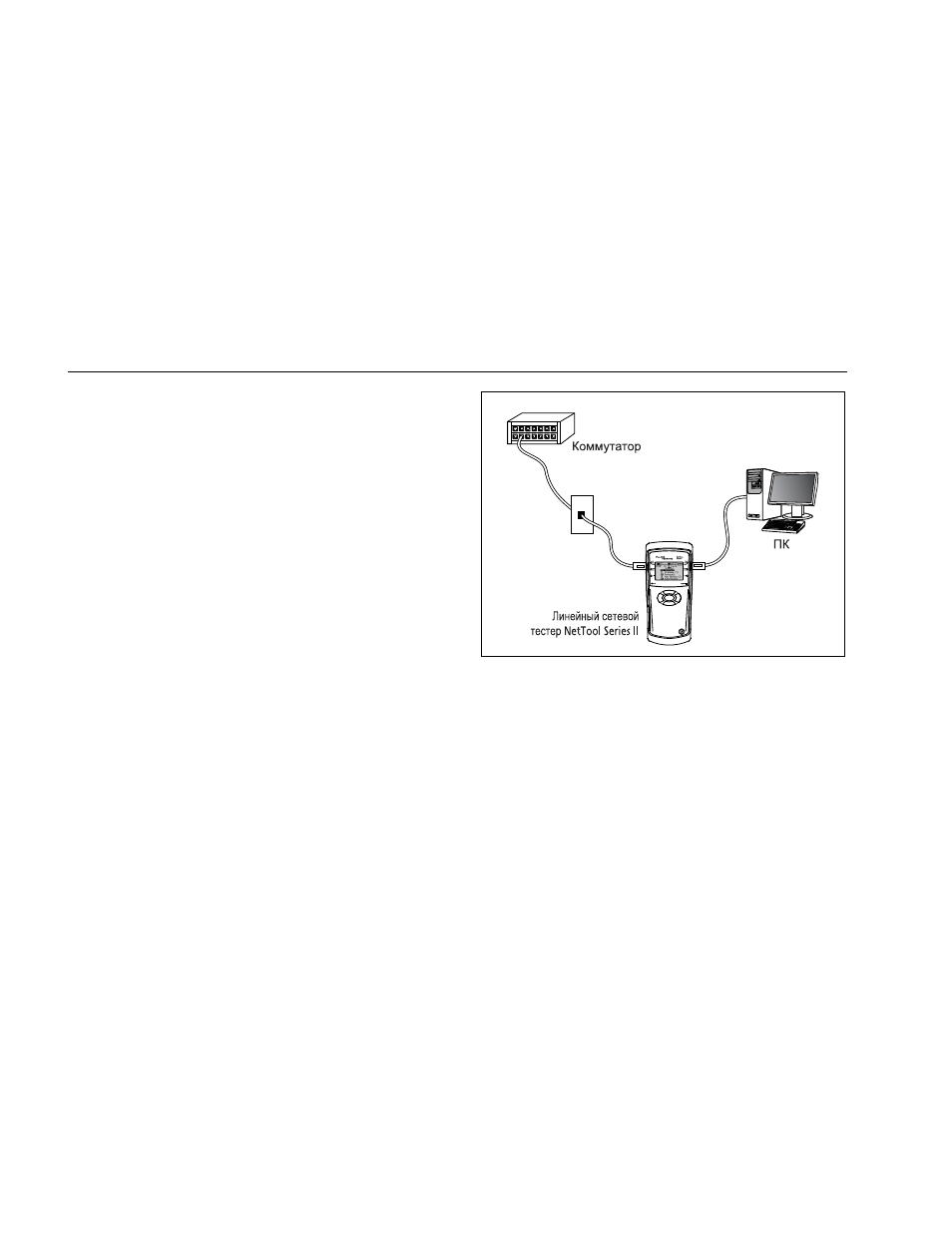

Рисунок 2-5. Линейное соединение
