Автотест

Запуск автотеста

3

3-7

ahn020s.eps

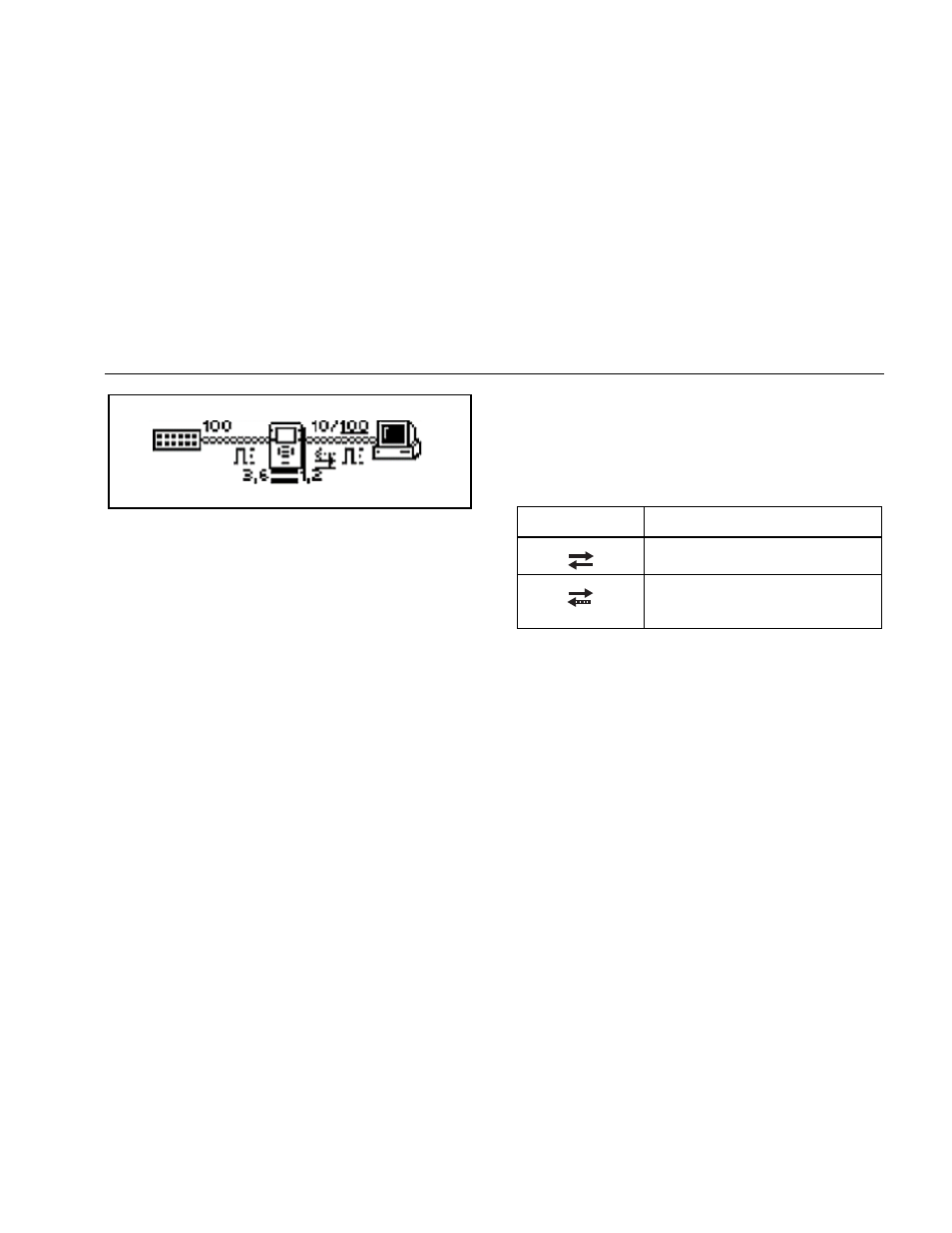

Рисунок 3-5. Диаграмма двустороннего включения

Экран отображает соединение тестера с устройствами.
Обратите внимание, что установки дуплекса и
линейной скорости подчеркнуты. Подчеркивание
обозначает измеренные или вычисленные результаты,
в то время как не подчеркнутые значения являются
паспортными.

Диаграмма показывает также установки дуплекса (см.
таблицу 3-2) для каждого устройства. Несогласование
дуплекса может препятствовать сообщению между
устройствами.

Таблица 3-2. Установки дуплекса

Символ

Значение

Полный дуплекс

Полудуплекс

Приводится также информация о полярности.
Используемые обозначения формы сигнала показаны
в таблице 3-3.
