NetTool™ Series II Inline Network Tester
Руководство пользователя
1-14
Использование сетевого адаптера
Чтобы использовать для питания тестера переменный
ток (по выбору пользователя), подсоедините адаптер
переменного тока к тестеру, как показано на рисунке 1-4.
eqj04f.eps

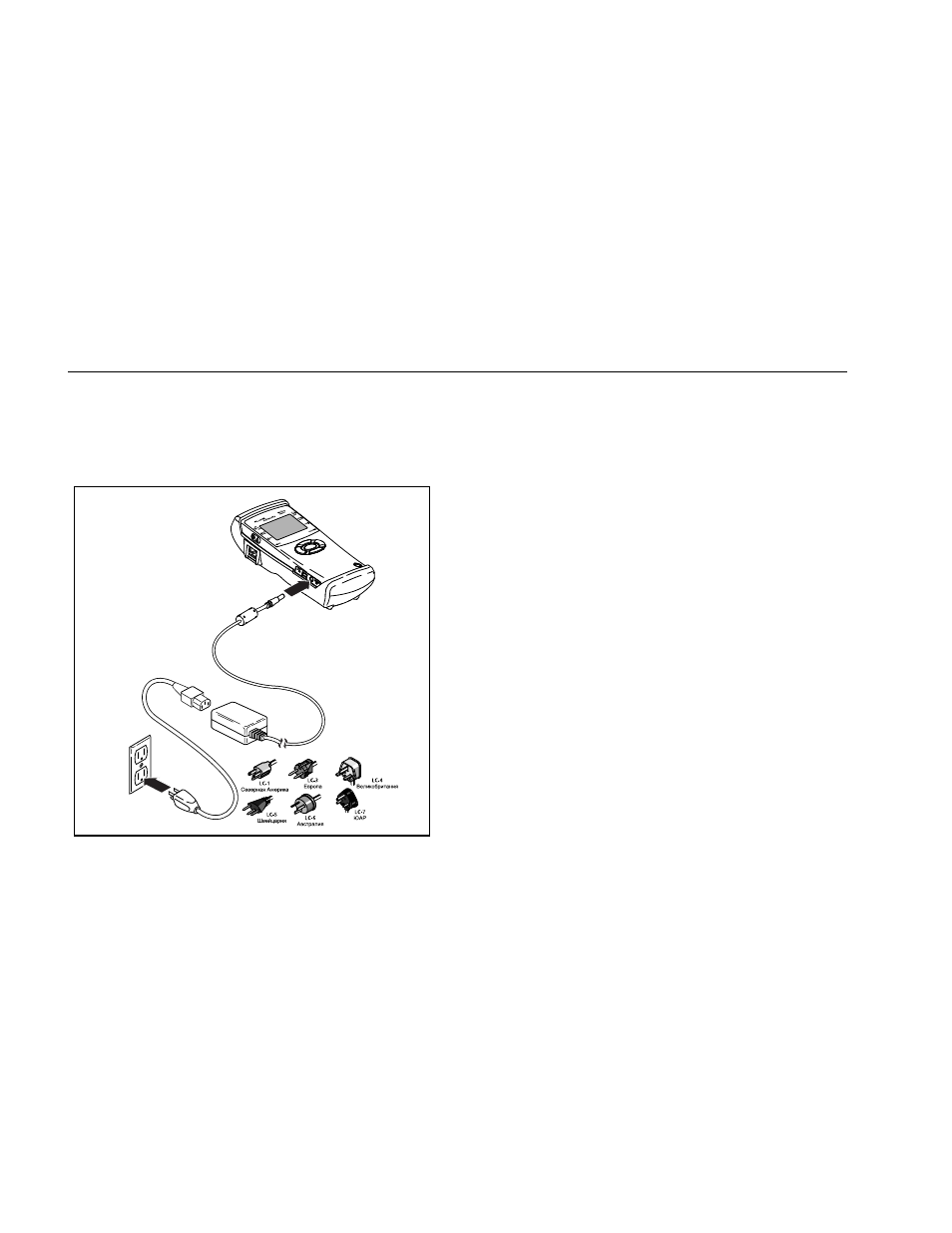

Рисунок 1-4. Подключение сетевого адаптера
Использование PoE (питание через Ethernet)
Вы можете установить тестер на получение питания от
оборудования-энергоисточника.
Чтобы это сделать, вы должны включить функцию
тестера PoE (Питание через Ethernet). См. “Настройки
зарядки тестера” в главе 2, чтобы узнать, как это
сделать.
PoE Enabled
(После включения опции PoE), если
тестер подключен к оборудованию-энергоисточнику
(PSE) и получает установленное питание от
устройства, PSE обеспечивает ему энергоснабжение.
Рисунок 1-5 показывает, как подсоединить тестер к
переключателю PSE. Помните, что вы должны
подключать кабель к левому разъему тестера RJ-45.
