3. Нажмите SELECT (ВЫБРАТЬ), чтобы начать
Автотест.
По завершении автотеста отображается главное
меню (рисунок 1-7):
emt02s.eps

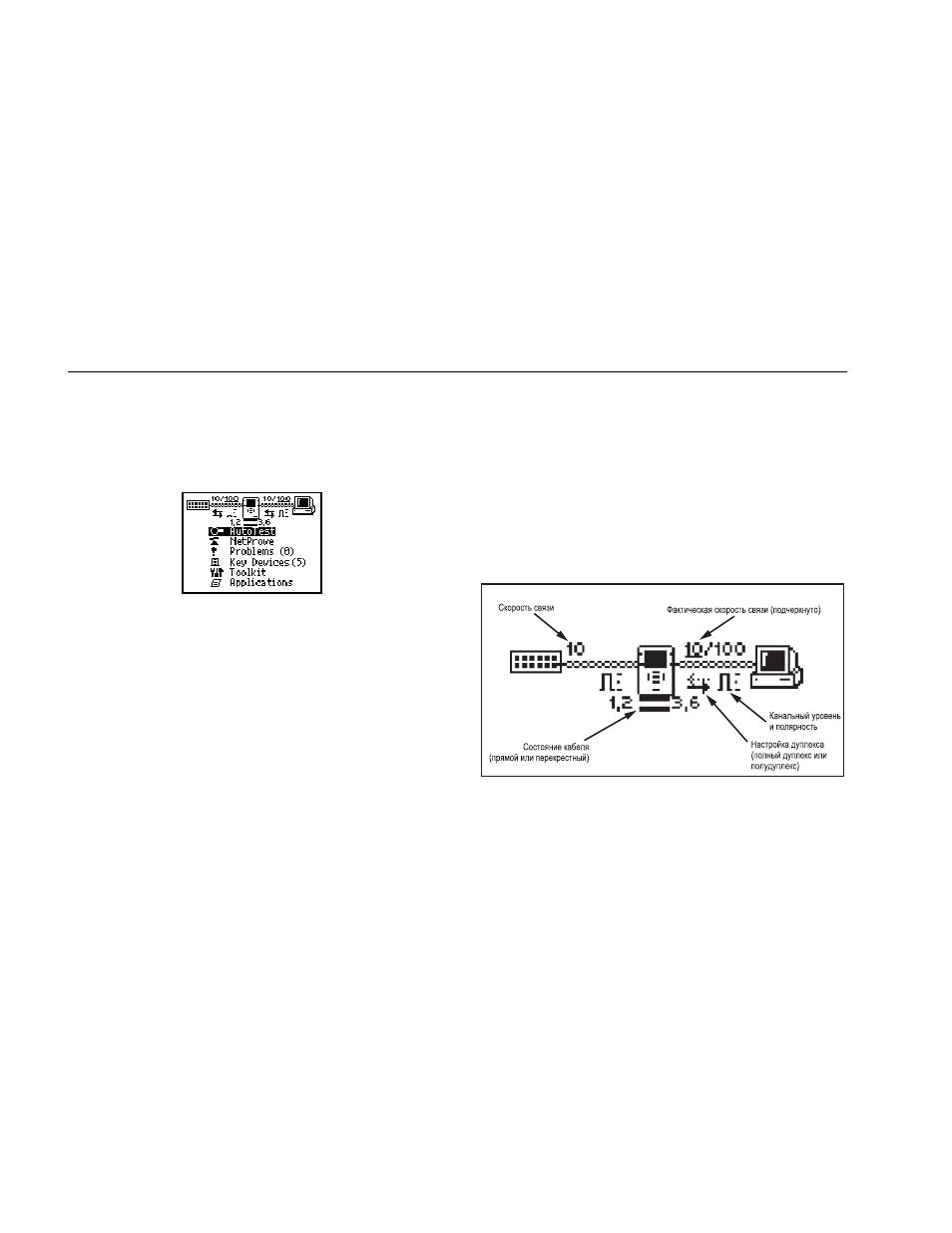

Рисунок 1-7. Main (Главное) меню
Главное меню разделено на два участка:
•
Наверху отображается диаграмма сети со
значками, представляющими элементы
соединения.
•
Под диаграммой находится меню опций.
Интерфейс пользователя
Этот раздел знакомит вас с диаграммой сети, меню и
функциями кнопок тестера, клавиш перемещения и
индикаторов.
Понимание диаграммы сети
Диаграмма сети, показанная на рисунке 1-8,
предоставляет вам визуальную информацию о
соединении.
eqj07f.eps
Рисунок 1-8. Сетевая диаграмма
