Одностороннее соединение
Для одностороннего соединения подсоедините
тестируемое устройство к левому гнезду RJ-45 тестера,
как показано на следующей схеме:

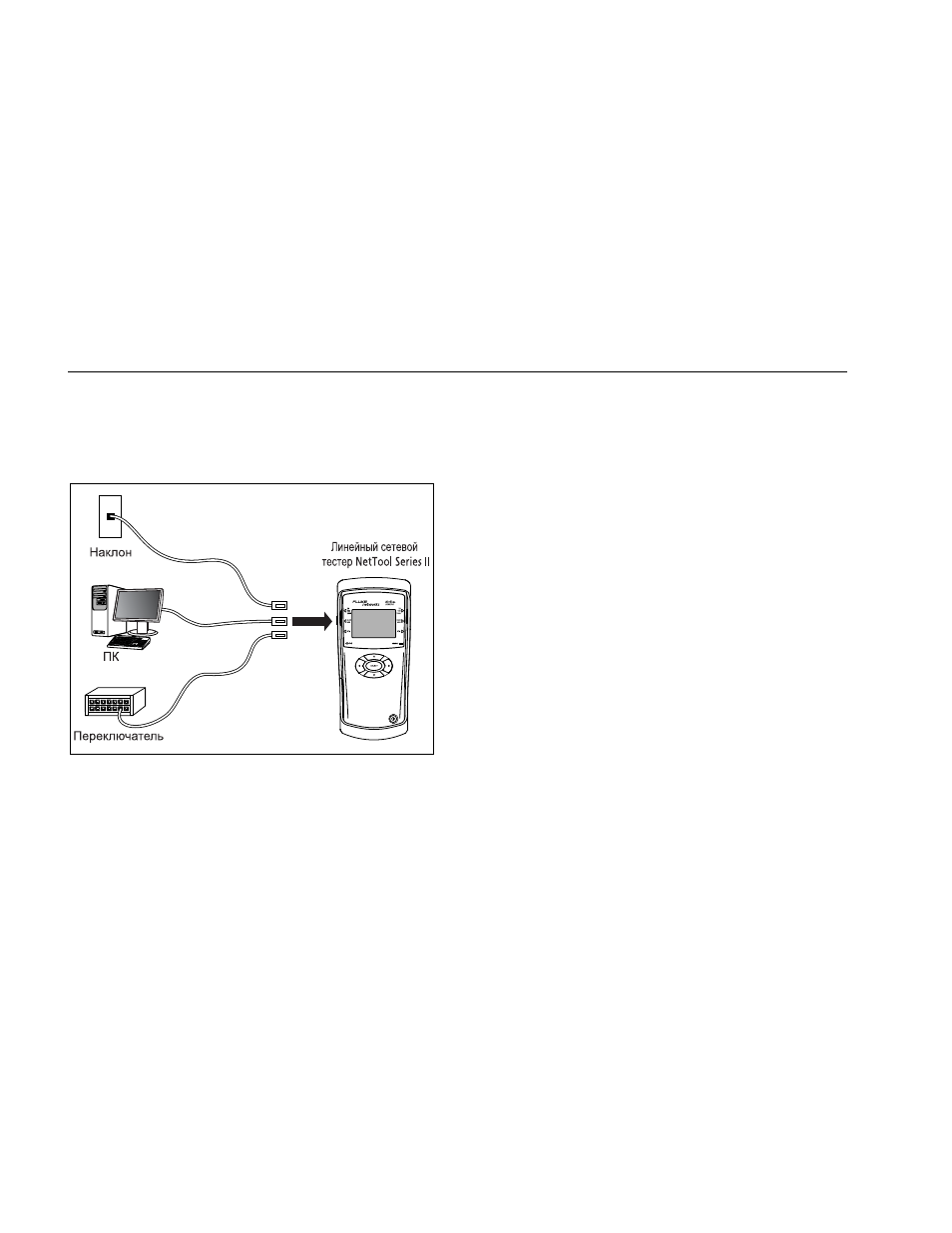

eqj08f.eps
Рисунок 2-1. Одностороннее соединение
• Приемное устройство: Когда вы подключаете
тестер в разъем, вы можете проверить
функционирование сетевого приемного устройства
данных и узнать, какие услуги предоставляются
другой стороной.
• ПК: при подключении тестера к ПК вы можете
узнать, правильно ли сконфигурирован тестер для
максимального использования ресурсов сети.
• Коммутатор: при подключении тестера к
концентратору (сетевой аппаратный узел, к
которому подключаются компьютеры) или к
коммутатору, тестер может имитировать ПК и
выполнять тестирование как Ping (отправитель
пакетов Internet).
После подсоединения тестера включите его и
выполните автотест кабеля. Для получения
дополнительной информации см. “Выполнение
автотеста” в главе 3.
